Kapitel 7
Maschinenrahmen und
Antriebssystem
7.

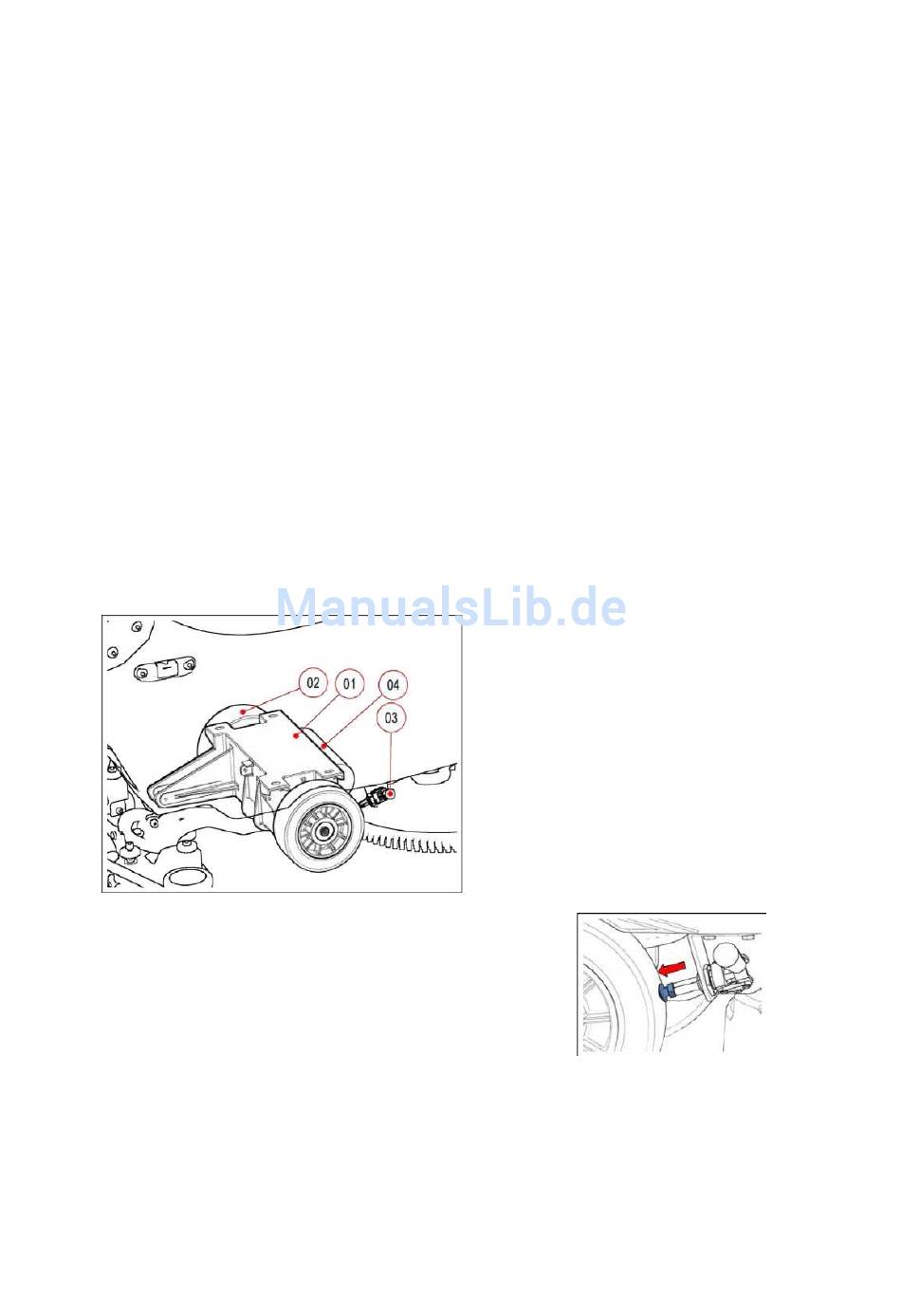

7.1.
Aufbau
1.
Rahmen (IMx BB, B und BT)
2.
Vorderräder (IMx BB, B und BT)
3.
Feststellbremse (nur IMx BT)
4.
Antriebsmotor (nur IMx BT)
Beschreibung
7.2.
Der Rahmen ist eine einzigartige Struktur, an
die das Antriebssystem (nur IMx BT) und die
Tankgruppe angeschlossen werden. Bei den
Modellen IMx B und IMx BB wird der
Antrieb der Maschine durch das mechanische
Schrubbsystem
Ausführung IMx BT erfolgt der Antrieb der
Maschine über den Elektromotor, der in
Kombination mit einem zahnrad betriebenem
Untersetzungsgetriebe installiert ist, dessen
Ausgangswellen direkt auf die Vorderräder
der Maschine einwirken und so die Maschine
antreiben.
An
Antiskid/nicht kreidende Mischräder montiert.
Das Modell st mit einer Feststellbremse
ausgestattet, die mittels eines Steuerhebels
befindet sich in der Nähe des
(siehe Abb. 7.3.1-2)
rechten Vorderrads.
7.2.0-1 Feststellbremshebel
74
gewährleistet;
bei
allen
Modellen
der
sind
