• Die Antriebsgruppe aus der Maschine
ausbauen
(siehe Abschnitt 3.4.3 auf S. 35)
• Bevor die Arbeit fortgesetzt wird, die
richtige Positionierung der Motorhaube
anzeichnen

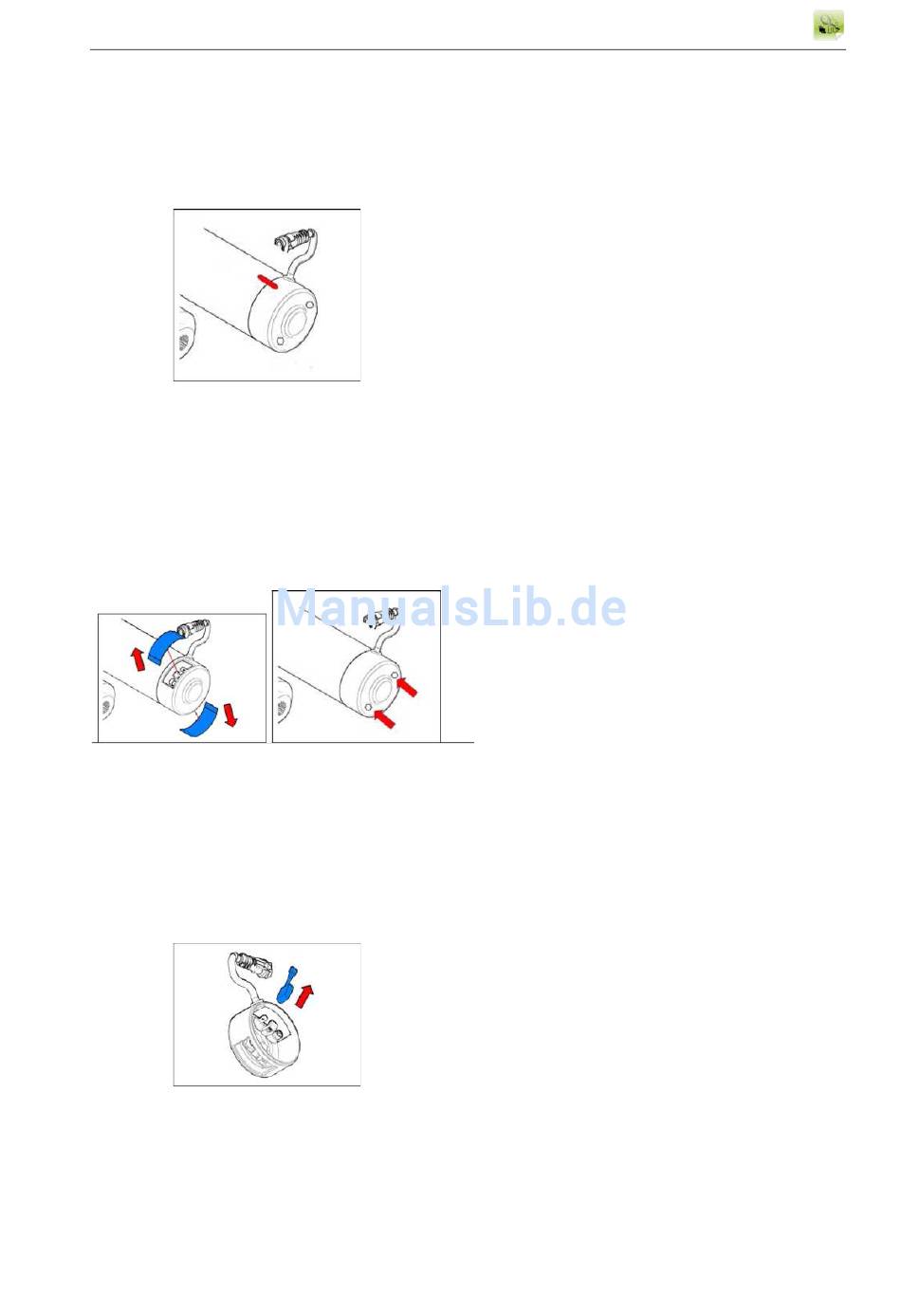

7.4.2-3 Positionierung
haube
Motor
• Die Seitenverkleidungen
abnehmen und die Befestigungsschrauben
zwischen Haube und Motor lösen
,
7.4.2-5) (siehe Abb. 7.4.2-4)
7.4.2-4 Seitliche Abdeckungen 7.4.2-5 Befestigungsschrauben
• Die Stecker entfernen, die die Kohlen mit
der Versorgungsleitung verbinden, und die
Kohlen aus dem Haubengestell ziehen
(Achtung: den Kompensationsring nicht
verlieren),
(siehe Abb. 7.4.2-6)
7.4.2-6 Entfernen der Kohlen
.
der
aus Plastik
(siehe Abb.
.
.
• Die Kohlen austauschen, darauf achten,
sie beim Einbau nicht zu beschädigen
• Für den Wiedereinbau in umgekehrter
Reihenfolge vorgehen.
