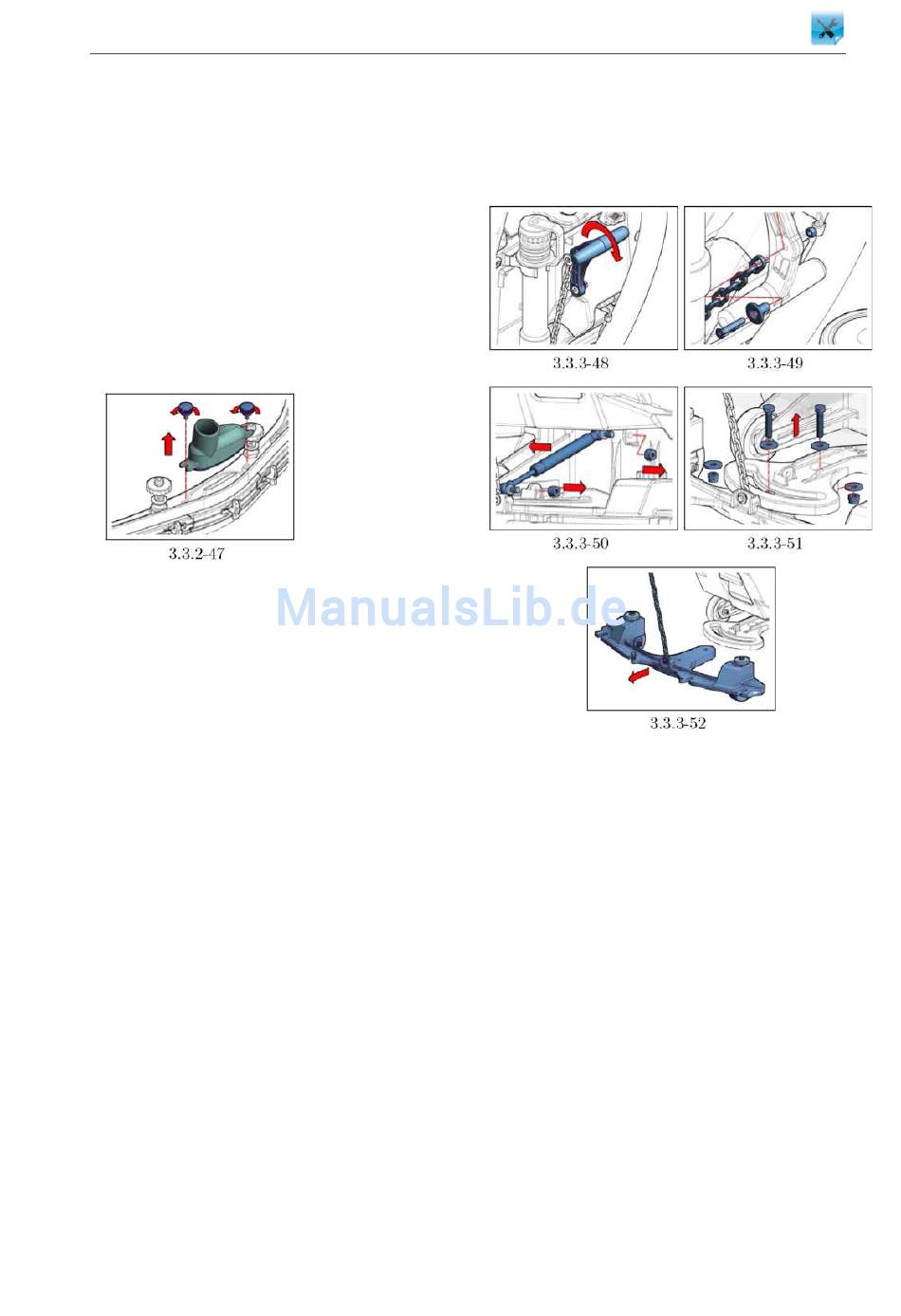

3.3.2. Saugfußstutzen
• Die Maschine in den Sicherheitszustand
versetzen.
• Den Saugfuß aus der Maschine ausbauen
(siehe Abschnitt 3.3.1 auf S. 28)
• Die Befestigungsknöpfe
Saugfußstutzen und Saugfußgestell lösen
(siehe Abb. 3.3.2-47)
• Den Saugfußstutzen entfernen.
• Zum Wiedereinbauen
umgekehrter Reihenfolge vorgehen.
3.3.3. Saugfußhalterung
• Die Maschine in den Sicherheitszustand
versetzen.
• Den Saugfuß aus der Maschine ausbauen
(siehe Abschnitt 3.3.1 auf S. 28)
• Sicherstellen, dass der Hochstellhebel des
Saugfußes tiefgestellt ist.
• Die Befestigungsschraube zwischen der
Hebekette des
Hochstellhebel des Saugfußes lösen und
hinter der Saugfußhalterung ablegen
Abb. 3.3.12-76).
• Die Befestigungsmuttern
Gasfeder und Saugfußhalterung lösen und
die Gasfeder entfernen
• Die Befestigungsschrauben
Saugfußhalterung
Saugfußes lösen
(siehe Abb. 3.3.3-51)
.
zwischen
des Teils in
Saugfußes und dem
(siehe
zwischen
(siehe Abb. 3.3.3-50)
zwischen
und Dreharm des
• Die Saugfußhalterung entfernen
.
3.3.3-52)
• Für den Wiedereinbau in umgekehrter
Reihenfolge vorgehen, dabei auf die richtige
Positionierung der Buchsen achten.
