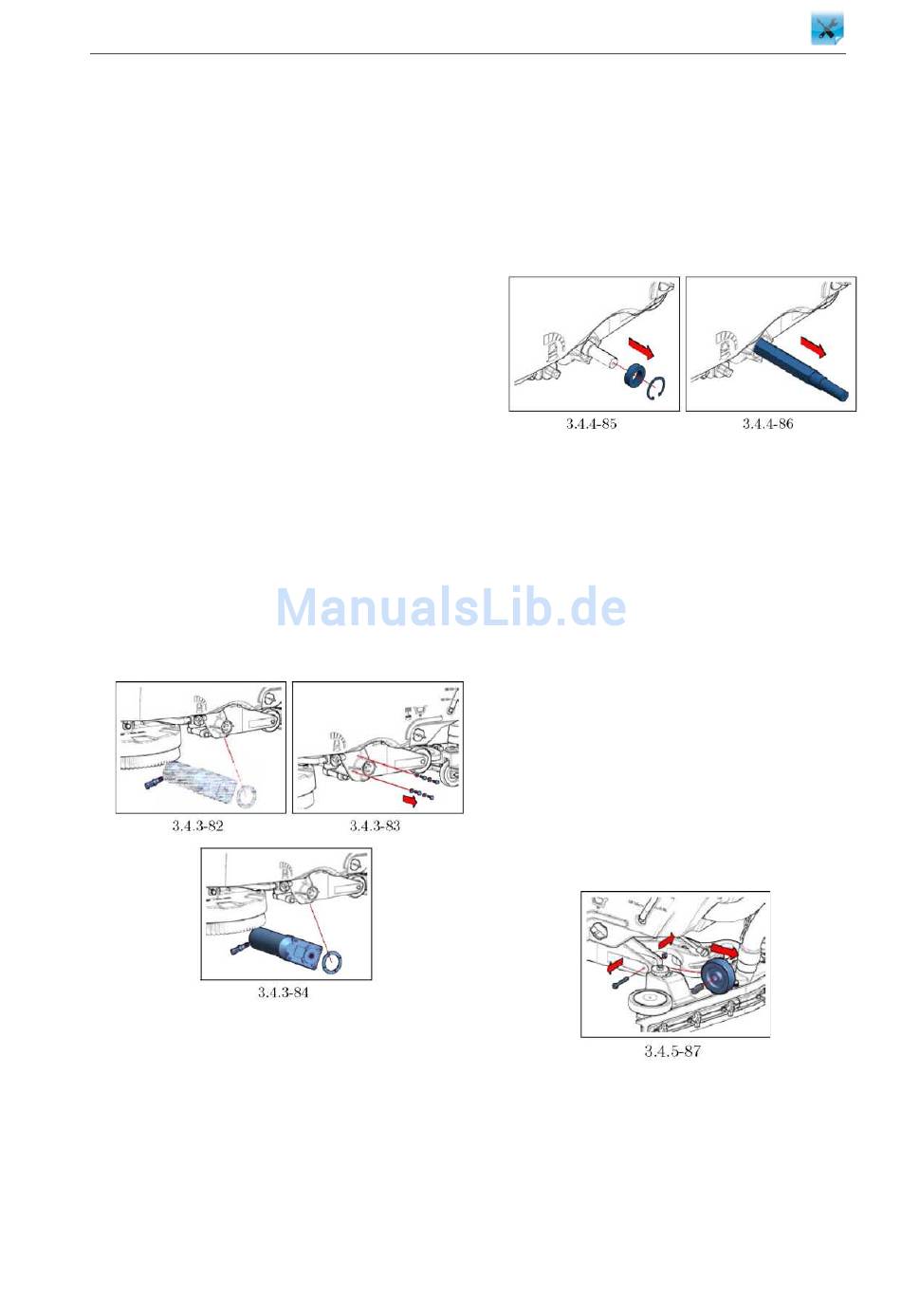

3.4.3. Antriebsuntersetzungs
getriebe IMx BT
• Die Maschine in den Sicherheitszustand
versetzen.
• Die Räder entfernen
• Die
Halbachsen
entfernen.
(siehe Abschnitt 3.4.2 auf S. 34)
• Den Steckverbinder des
Antriebsuntersetzungsgetriebes trennen
(siehe Abb. 3.4.3-82)
• Die
Befestigungsschrauben
Antriebsuntersetzungsgetriebe
Maschinenrahmen entfernen
• Das Antriebsuntersetzungsgetriebe entfernen
(siehe Abb. 3.4.3-84)
• Den Abstandhalter vom
Antriebsuntersetzungsgetriebe entfernen.
(siehe Abb. 3.4.3-84)
• Für den Wiedereinbau des Teils in
umgekehrter Reihenfolge vorgehen.
3.4.4. Loswelle IMx B-BB
• Die Maschine in den Sicherheitszustand
versetzen.
• Die Räder entfernen
.
(siehe Abschnitt 3.4.1 auf S. 34)
von
der
Maschine
zwischen
und
(siehe Abb. 3.4.3-83)
.
(siehe Abschnitt 3.4.1 auf S. 34)
• Den Sicherheitsspannring entfernen.
Abb. 3.4.4-85)
• Die Buchsen entfernen.
• Die Loswelle entfernen.
• Für den Wiedereinbau des Teils in
umgekehrter Reihenfolge vorgehen.
3.4.5. Feststellrad
• Die Maschine in den Sicherheitszustand
versetzen.
• Die Maschine schrägstellen, damit der
Bürstenkopf am Boden aufliegt.
• Den Befestigungsbolzen zwischen Rad und
Rahmen lösen
• Das la Feststellrad entfernen.
• Die Buchse vom Rad entfernen.
• Für den Wiedereinbau des Teils in
umgekehrter Reihenfolge vorgehen.
Hinweis: Im Zuge des Einbaus die Buchse
schmieren.
