Kapitel 8
Abgabesystem der Reinigungslösung
8.
8.1.

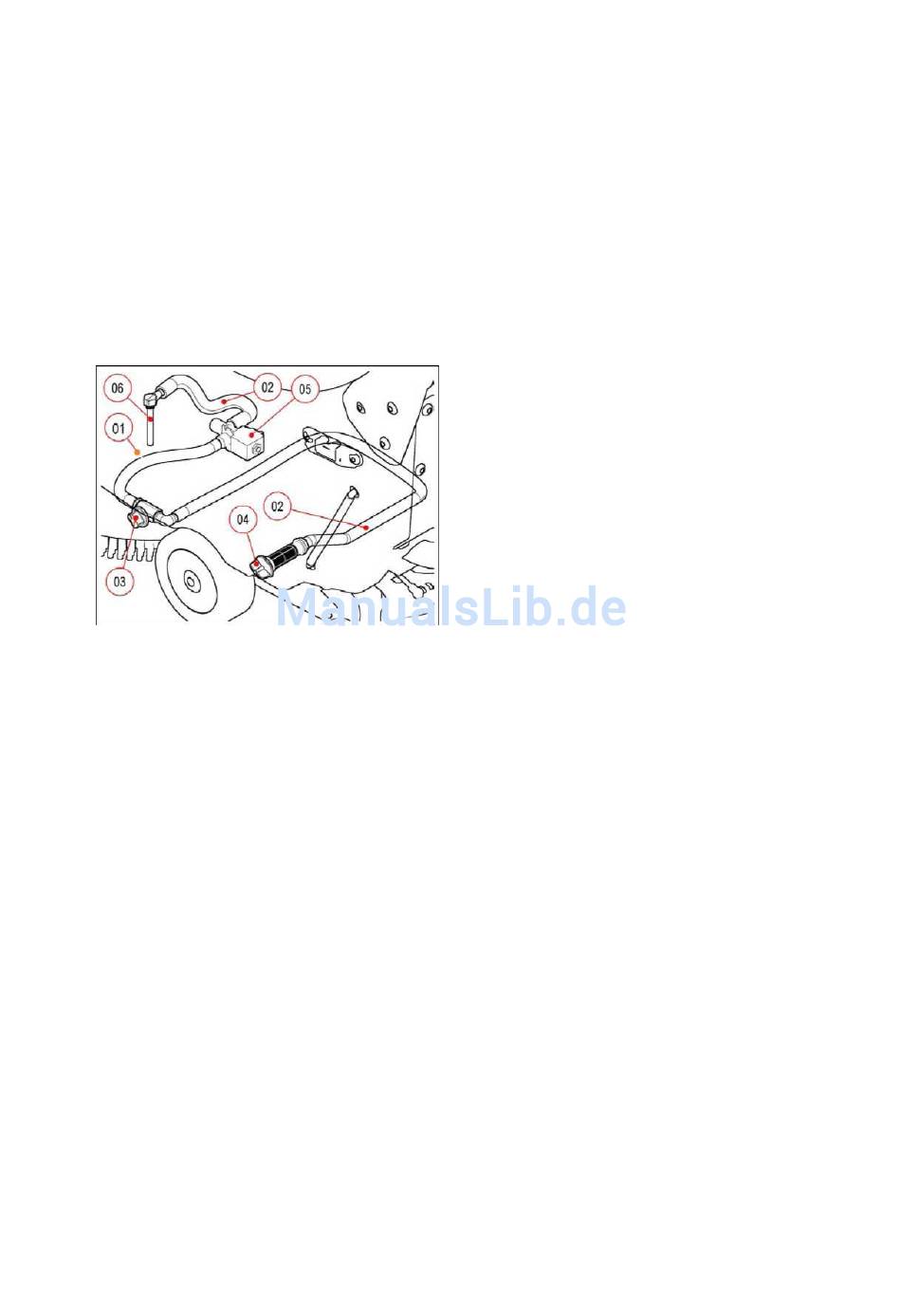

Aufbau
1.
Reinigungslösungstank
2.
Schlauchleitungen
3.
Hahn am Reinigungsmitteltank
4.
Filter der Reinigungsmittellösung
5.
Magnetventil
6.
Verteiler
8.2.
Beschreibung:
Das Abgabesystem der Reinigungslösung
besteht aus einem Tank, der allgemein als
Reinigungslösungstank oder Frischwassertank
bezeichnet wird. In diesen Tank wird das
Wasser eingefüllt, das zusammen mit dem
Reinigungsmittel die Reinigungslösung bildet,
die Lösung wird dann über einen Filter und
einen Hahn kanalisiert. Der Filter sorgt dafür
eventuelle Feststoffe zu stoppen, die die
Leitungen
verstopfen
ordnungsgemäße Funktionsweise des Systems
beeinträchtigen könnten. Der Hahn dient dazu,
den Durchsatz so zu regeln, dass die
erforderliche Menge an Reinigungslösung auf
den Boden gelangt. Nach dem Durchqueren
des Hahns gelangt die Lösung zu einem
Magnetventil, das den Fluss stoppt, sobald
sich der Bürstenkopf in Ruhestellung befindet,
um dann den Weg durch den Verteiler
fortzusetzen. Insbesondere bei den Modellen
IMx B und IMx BT ist spannungsgesteuertes
Proportional-Magnetventil
dieser Stelle fällt die Lösung in der Mitte der
Bürste auf den Boden, bereit von der Bürste
verwendet zu werden.
78
und
die
installiert.
An
