Trocknungssystem

6.
6.1.

Aufbau

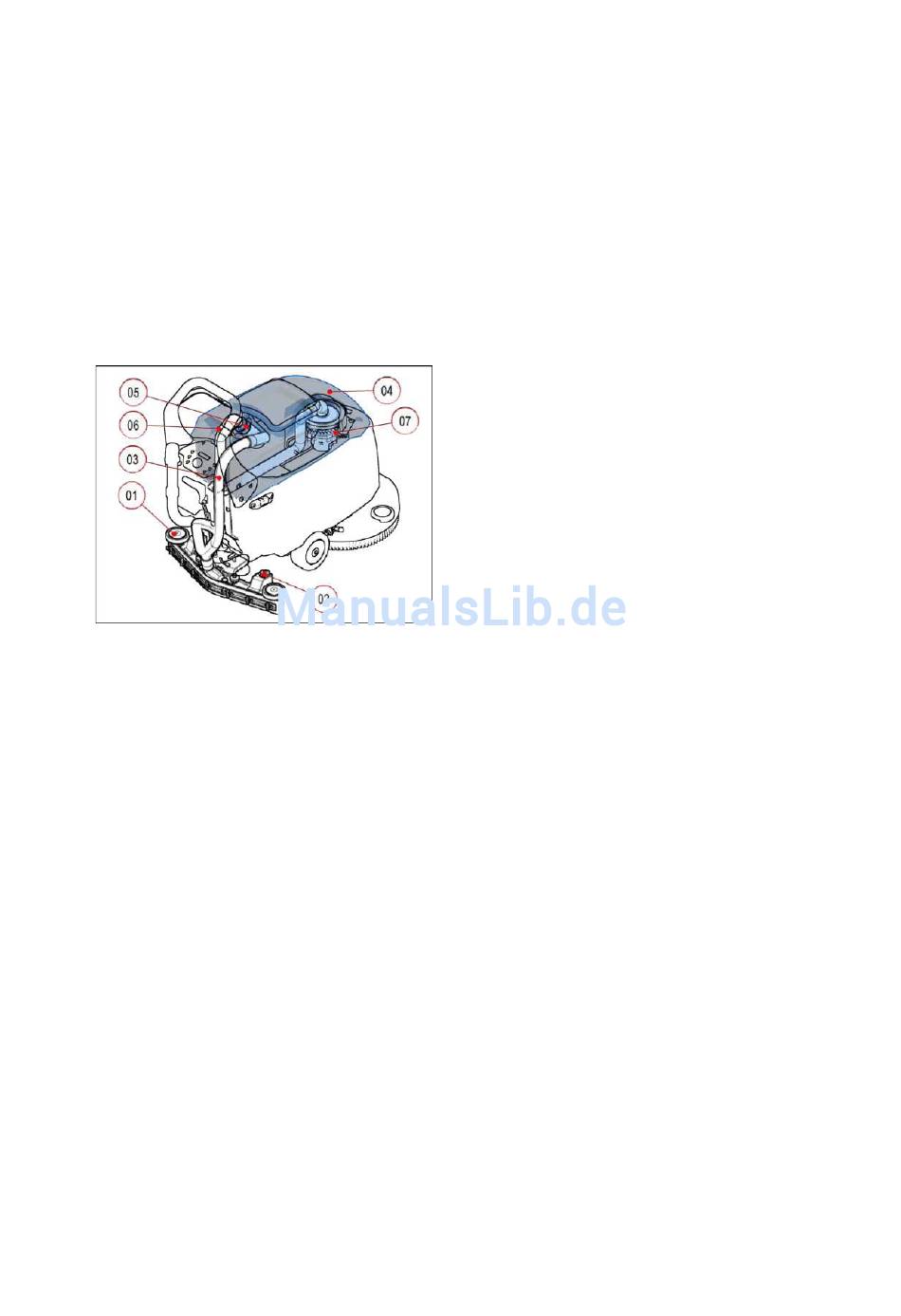

1. Saugfuß
2. Einstellung des Saugfußes
3. Saugschlauch
4. Schmutzwassertank
5. Filter und Schwimmer
6. Saugkollektor
7. Saugmotor
6.2.

Beschreibung

Die Maschine trocknet den Fußboden über ein
eingebautes Trocknungssystem. Nach dem
Schrubben wird
Reinigungsmittellösung, die zum Entfernen
des Schmutzes in Kombination mit der
mechanischen Schrubbfunktion
wurde, mithilfe eines Systems eingesammelt,
das den Fußboden trocknet. Das System
besteht aus einem Saugmotor, der in der
vorgelagerten Anlage
erzeugt. Dieser Unterdruck erzeugt einen
Luftstrom, der die gesamte Trocknungsanlage
durchläuft. Die Luft, die durch den Saugfuß
strömt, ermöglicht, dass dieser (wenn er sich
auf Fußbodenniveau befindet) das am Boden
vorhandene Wasser einsammelt, mit Luft
vermischt und über den Saugschlauch in den
Schmutzwassertank befördert. Dort lagert sich
das Wasser mit den Schmutzresten ab, die
Luft hingegen
Saugleitung Richtung Saugmotor befördert.
Abschließend wird die Luft vom Saugmotor in
die Umwelt freigesetzt.
