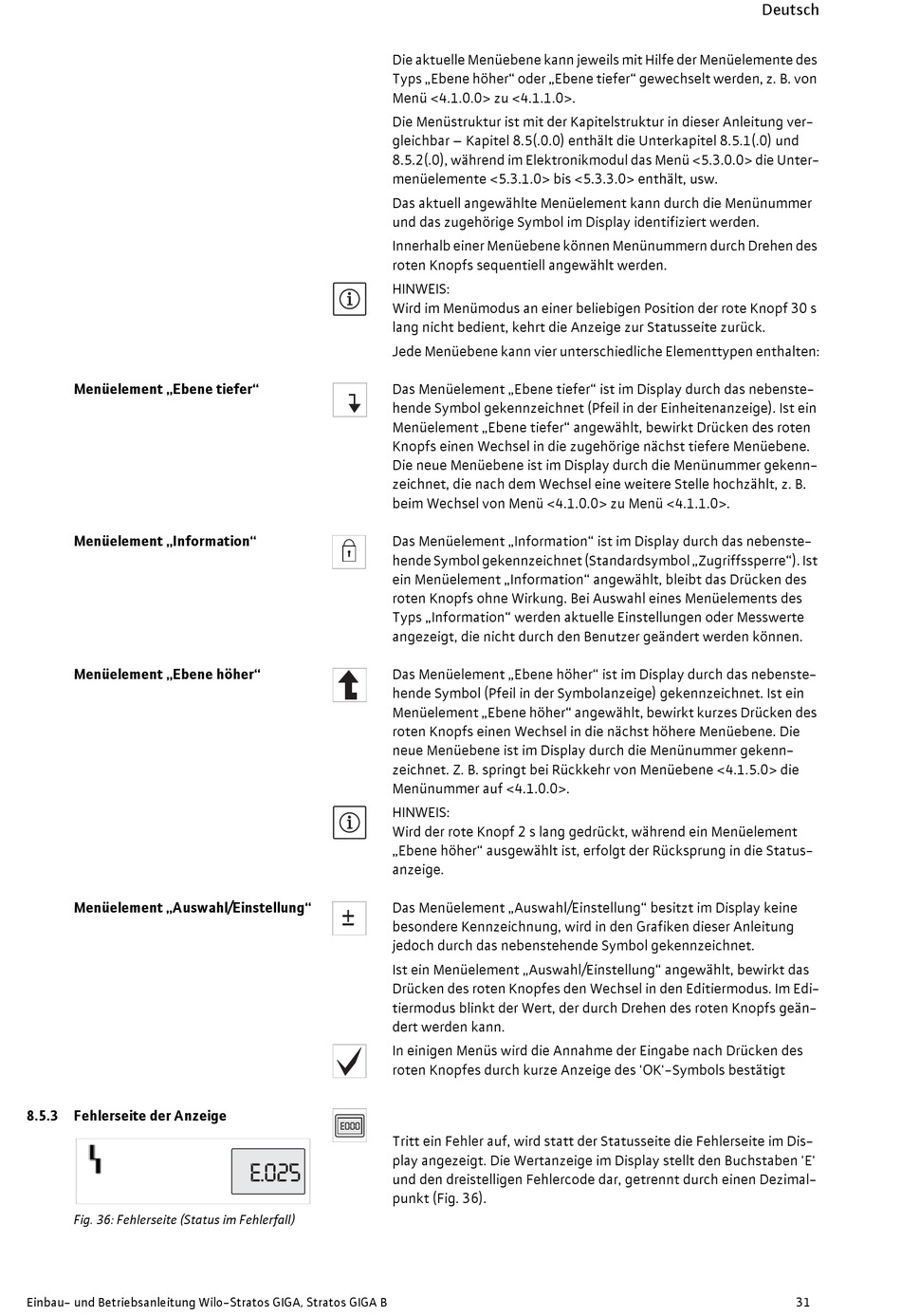

Menüelement „Ebene tiefer"
Menüelement „Information"
Menüelement „Ebene höher"
Menüelement „Auswahl/Einstellung"

8.5.3 Fehlerseite der Anzeige

Fig. 36: Fehlerseite (Status im Fehlerfall)
Einbau- und Betriebsanleitung Wilo-Stratos GIGA, Stratos GIGA B
Die aktuelle Menüebene kann jeweils mit Hilfe der Menüelemente des
Typs „Ebene höher" oder „Ebene tiefer" gewechselt werden, z. B. von
Menü <4.1.0.0> zu <4.1.1.0>.
Die Menüstruktur ist mit der Kapitelstruktur in dieser Anleitung ver-
gleichbar – Kapitel 8.5(.0.0) enthält die Unterkapitel 8.5.1(.0) und
8.5.2(.0), während im Elektronikmodul das Menü <5.3.0.0> die Unter-
menüelemente <5.3.1.0> bis <5.3.3.0> enthält, usw.
Das aktuell angewählte Menüelement kann durch die Menünummer
und das zugehörige Symbol im Display identifiziert werden.
Innerhalb einer Menüebene können Menünummern durch Drehen des
roten Knopfs sequentiell angewählt werden.
HINWEIS:
Wird im Menümodus an einer beliebigen Position der rote Knopf 30 s
lang nicht bedient, kehrt die Anzeige zur Statusseite zurück.
Jede Menüebene kann vier unterschiedliche Elementtypen enthalten:
Das Menüelement „Ebene tiefer" ist im Display durch das nebenste-
hende Symbol gekennzeichnet (Pfeil in der Einheitenanzeige). Ist ein
Menüelement „Ebene tiefer" angewählt, bewirkt Drücken des roten
Knopfs einen Wechsel in die zugehörige nächst tiefere Menüebene.
Die neue Menüebene ist im Display durch die Menünummer gekenn-
zeichnet, die nach dem Wechsel eine weitere Stelle hochzählt, z. B.
beim Wechsel von Menü <4.1.0.0> zu Menü <4.1.1.0>.
Das Menüelement „Information" ist im Display durch das nebenste-
hende Symbol gekennzeichnet (Standardsymbol „Zugriffssperre"). Ist
ein Menüelement „Information" angewählt, bleibt das Drücken des
roten Knopfs ohne Wirkung. Bei Auswahl eines Menüelements des
Typs „Information" werden aktuelle Einstellungen oder Messwerte
angezeigt, die nicht durch den Benutzer geändert werden können.
Das Menüelement „Ebene höher" ist im Display durch das nebenste-
hende Symbol (Pfeil in der Symbolanzeige) gekennzeichnet. Ist ein
Menüelement „Ebene höher" angewählt, bewirkt kurzes Drücken des
roten Knopfs einen Wechsel in die nächst höhere Menüebene. Die
neue Menüebene ist im Display durch die Menünummer gekenn-
zeichnet. Z. B. springt bei Rückkehr von Menüebene <4.1.5.0> die
Menünummer auf <4.1.0.0>.
HINWEIS:
Wird der rote Knopf 2 s lang gedrückt, während ein Menüelement
„Ebene höher" ausgewählt ist, erfolgt der Rücksprung in die Status-
anzeige.
±
Das Menüelement „Auswahl/Einstellung" besitzt im Display keine
besondere Kennzeichnung, wird in den Grafiken dieser Anleitung
jedoch durch das nebenstehende Symbol gekennzeichnet.
Ist ein Menüelement „Auswahl/Einstellung" angewählt, bewirkt das
Drücken des roten Knopfes den Wechsel in den Editiermodus. Im Edi-
tiermodus blinkt der Wert, der durch Drehen des roten Knopfs geän-
dert werden kann.
In einigen Menüs wird die Annahme der Eingabe nach Drücken des
roten Knopfes durch kurze Anzeige des 'OK'-Symbols bestätigt
E000
Tritt ein Fehler auf, wird statt der Statusseite die Fehlerseite im Dis-
play angezeigt. Die Wertanzeige im Display stellt den Buchstaben 'E'
E.025
und den dreistelligen Fehlercode dar, getrennt durch einen Dezimal-
punkt (Fig. 36).
