54
4 Konfiguration des Systems
Installieren des SCSI-Aufrüstungskits für 6.
Festplatte im Altos R710
Der SCSI-Aufrüstungskits für eine sechste Festplatte wird verwendet,
wenn ein sechstes SCSI-HotSwap-Laufwerk benötigt wird.
1.Fahren Sie den Server herunter und schließen Sie sämtliche
Peripheriegeräte sowie das Netzkabel ab.
2.Entfernen Sie die Gehäuseabdeckung.
3.Entfernen Sie die Frontblende, falls diese montiert ist.
4.Entfernen Sie die Laufwerksattrappe aus dem sechsten
Laufwerkseinschub, indem Sie einen langen Schraubenzieher
verwenden, um sie nach vorne aus dem Gehäuse zu drücken.
TP01366

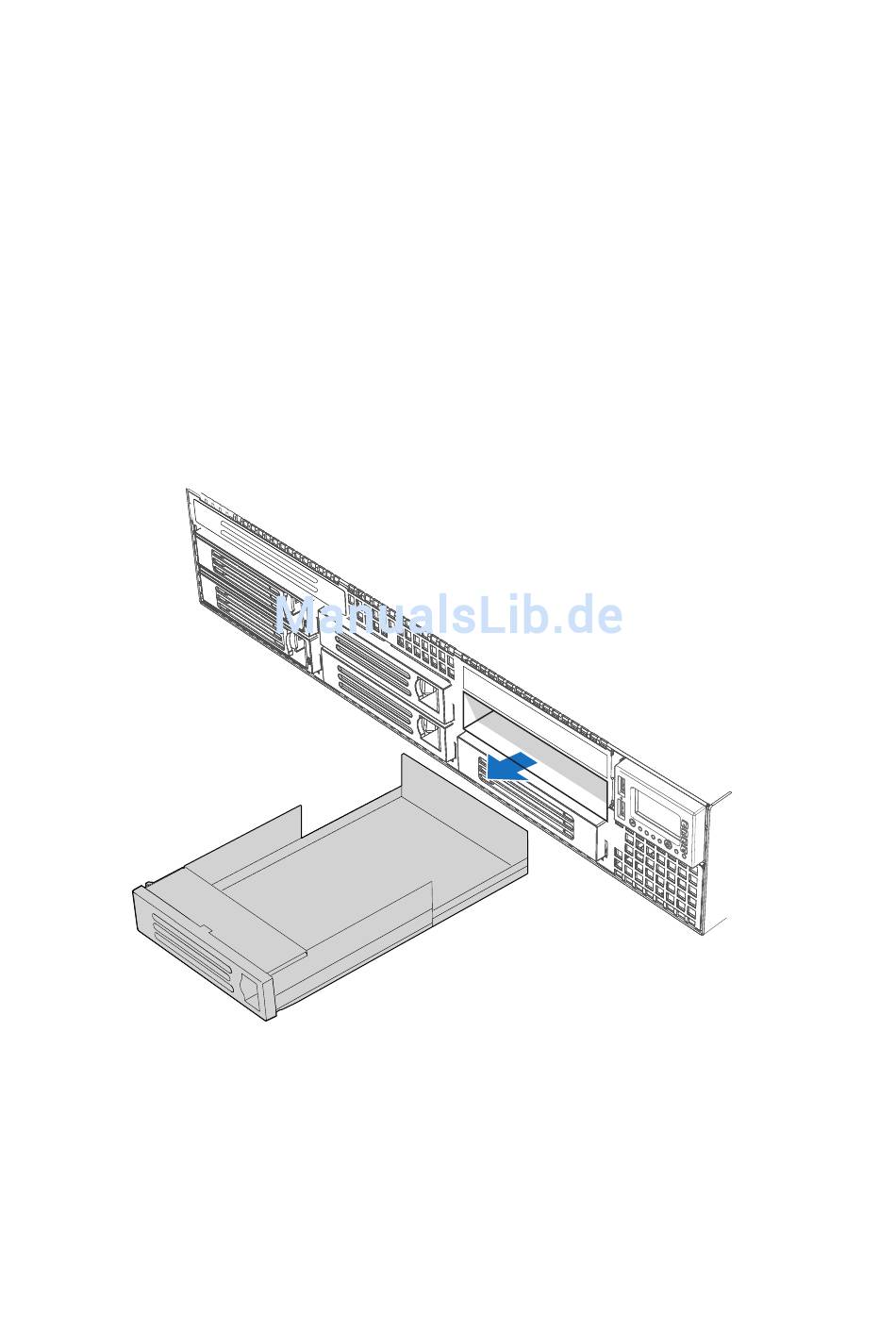

Abbildung 1. Entfernen der Laufwerksattrappe aus dem Gehäuse
5.Entfernen Sie das Lüftermodul.
6.Halten Sie das SCSI-Laufwerksanschlusselement für ein sechstes
Laufwerk etwa ? cm über die Öffnung in der Rückplatte, so dass die
Ausrichtungsausnehmungen sich unter der Oberkante der
Rückplattenleiste befinden. Schieben Sie das Anschlusselement in die
