52
4 Konfiguration des Systems
13.Schieben Sie die Halterung in den linken oberen
Festplatteneinschub, bis sie einrastet. Siehe Buchstabe "A" in der
nachstehenden Abbildung.
14.Öffnen Sie den mit "Floppy Con" beschrifteten Anschluss an der
Rückplatte, indem Sie die Anschlussabdeckung nach oben ziehen.
Siehe Buchstabe "B" in der nachstehenden Abbildung. Siehe die
entsprechende Dokumentation für das Auffinden der SATA- oder SCSI-
Anschlüsse an der Rückplatte.
15.Stecken Sie das lose Ende des Flachbandkabels am Anschluss an der
Rückplatte an. Siehe Buchstabe "C" in der Abbildung.
16.Drücken Sie die Anschlussabdeckung hinein, um das Kabel zu
fixieren. Siehe Buchstabe "D" in der Abbildung.
D
C
B
A
TP0131

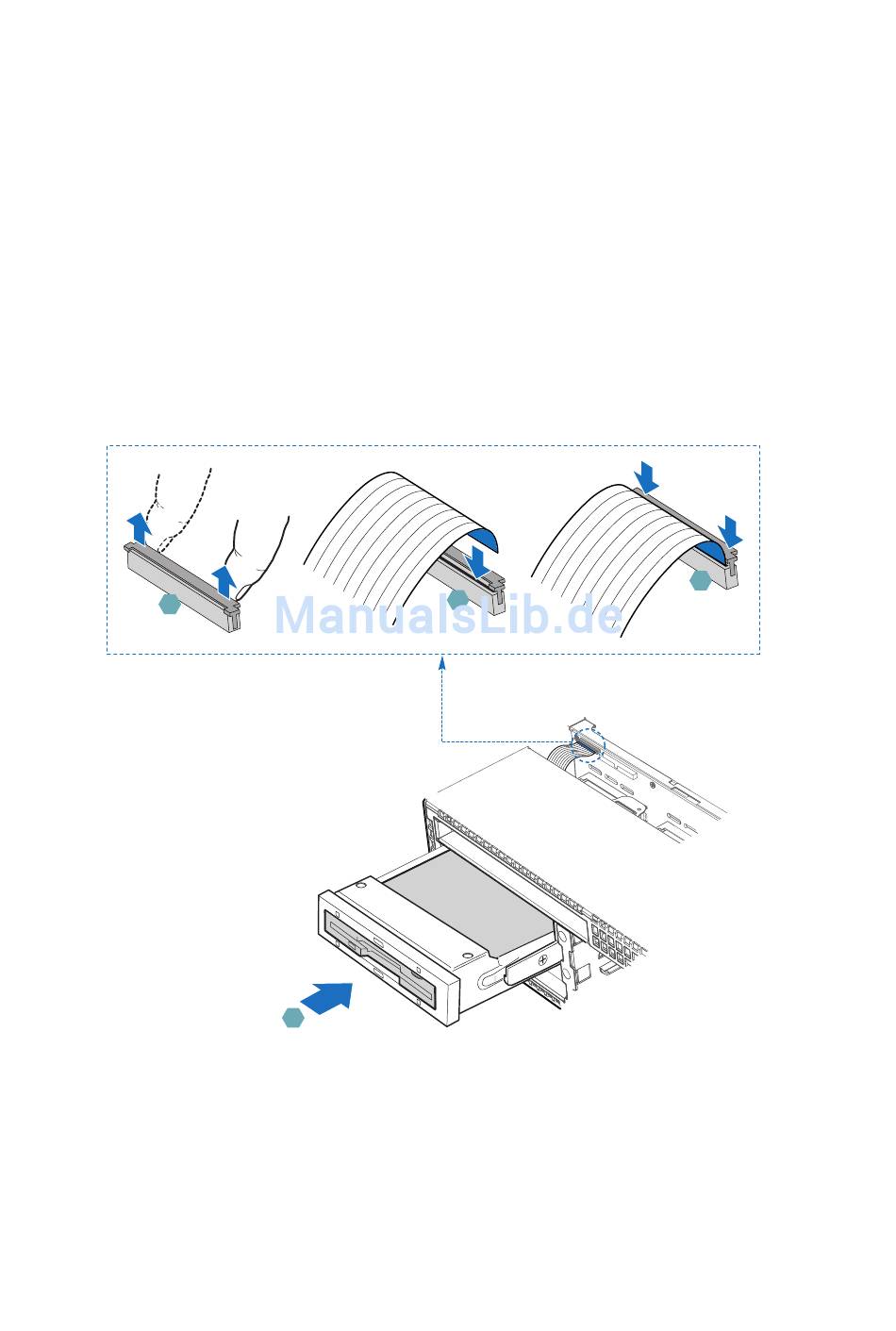

Abbildung 6. Installieren des Diskettenlaufwerks im Gehäuse
17.Bringen Sie die Gehäuseabdeckung an.
18.(Optional) Bringen Sie die Frontblende an.
19.Schließen Sie alle Peripheriegeräte und das Netzkabel wieder am
Server an.
