51

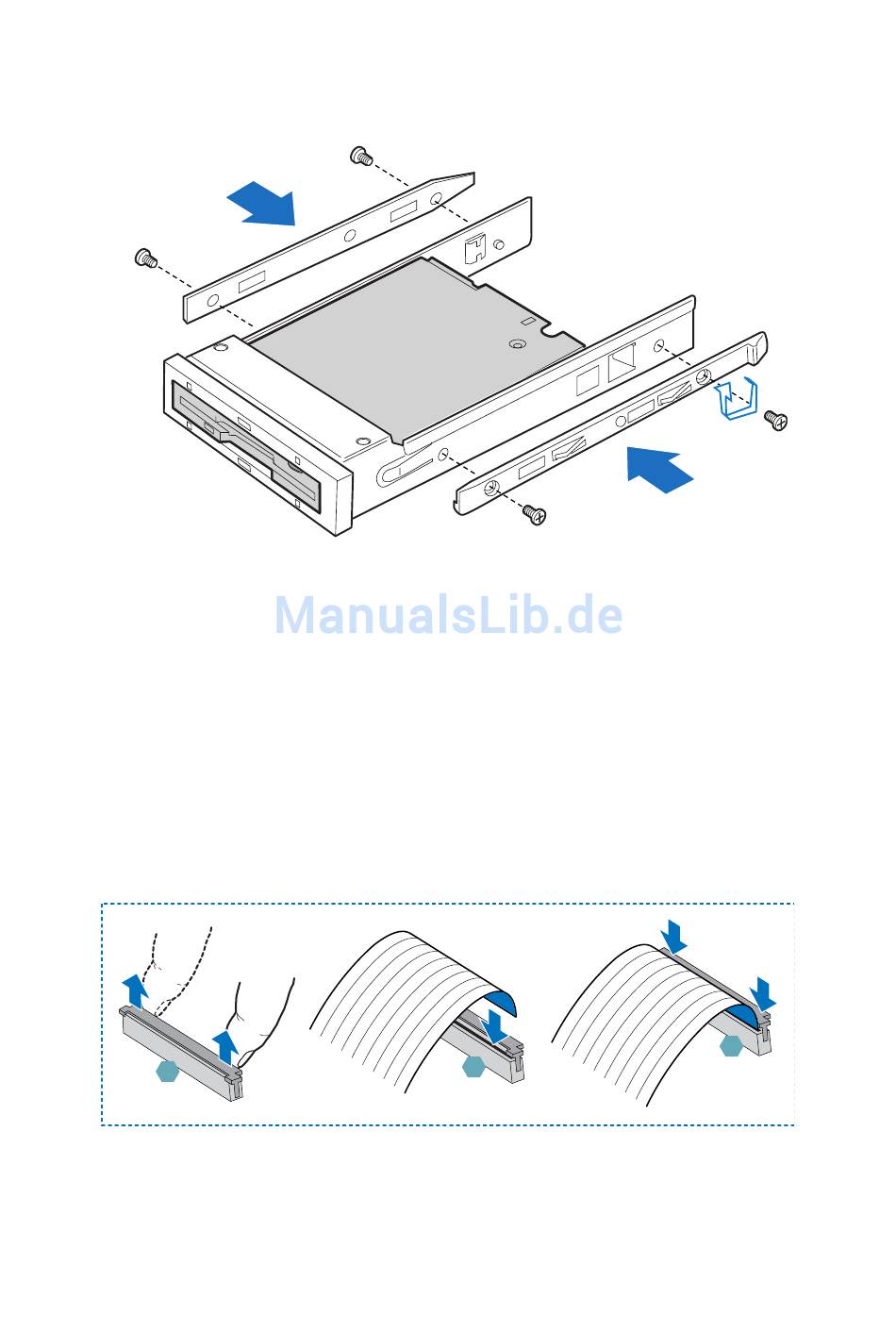

9.Bringen Sie die Schiebeführungen wieder an der Halterung des
Diskettenlaufwerkumbaukits an. Siehe nachstehende Abbildung.
TP01309
Abbildung 4. Befestigen der Führungen an der Halterung des Diskettenlaufwerkumbaukits
10.Öffnen Sie den Anschluss an der Hinterseite des Diskettenlaufwerks,
indem Sie die Anschlussabdeckung hochziehen. Siehe Buchstabe "A" in
der nachstehenden Abbildung.
11.Stecken Sie ein Ende des Flachbandkabels am
Diskettenlaufwerksanschluss an. Siehe Buchstabe "B" in der
Abbildung.
12.Drücken Sie die Anschlussabdeckung nach unten, um das Kabel zu
fixieren. Siehe Buchstabe "C" in der Abbildung.
C
B
A
TP013
Abbildung 5. Anschließen des Flachbandkabels an ein Diskettenlaufwerk
