49
Installieren eines Diskettenlaufwerks im
umgebauten Festplatteneinschub des Altos R710
Serversystems
Der Diskettenlaufwerkumbaukit kann nur in ein System eingebaut
werden, das eine SCSI-Rückplatte verwendet. Ob Sie eine solche
Rückplatte installiert haben, können Sie daran erkennen, ob Sie
HotSwap-SCSI-Laufwerke installieren können. Der
Diskettenlaufwerkumbaukit muss in den linken oberen
Laufwerkseinschub unmittelbar unter dem Slimline-Laufwerkseinschub
eingebaut werden.
1.Fahren Sie den Server herunter und schließen Sie sämtliche
Peripheriegeräte sowie das Netzkabel ab.
2.Entfernen Sie die Gehäuseabdeckung.
3.Entfernen Sie die Frontblende, falls diese montiert ist.
4.Entfernen Sie die linke obere HotSwap-Laufwerkshalterung vom
Gehäuse.
5.Entfernen Sie die Schrauben, mit denen die Schiebeführungen an der
Halterung des Diskettenlaufwerkumbaukits befestigt sind.
TP01307

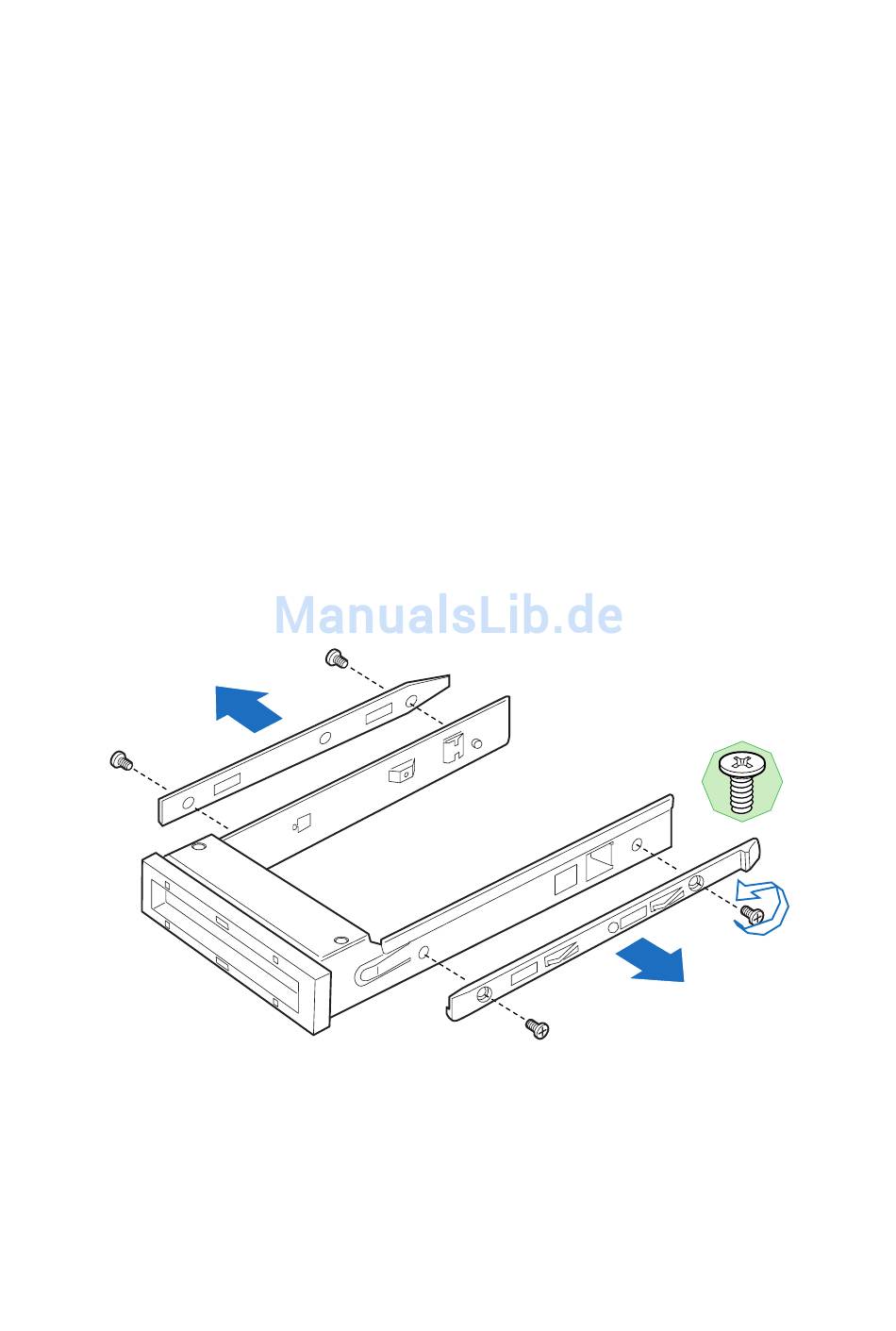

Abbildung 1. Entfernen der Führungen von der Halterung des Diskettenlaufwerkumbaukits
6.Schieben Sie das Diskettenlaufwerk in die Laufwerkshalterung, und
zwar mit der Rückseite des Laufwerks voraus. Die Unterseite des
Laufwerks muss dabei nach unten weisen.
