174

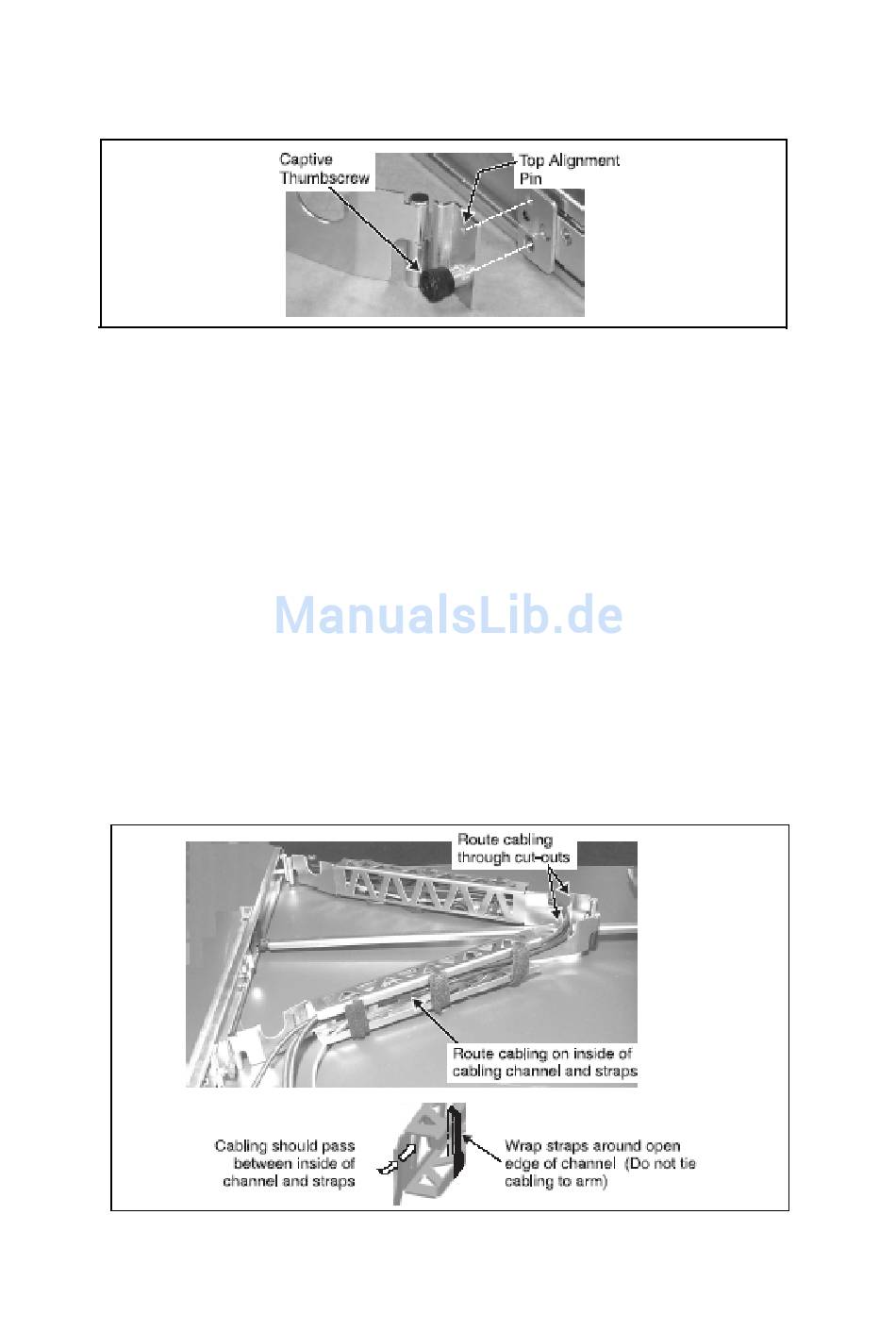

Ende vollständig aus und befestigen Sie den Kabelverwaltungsarm
an der Schiebeführung, indem Sie die Halteschraube verwenden.
6.Halten Sie die linken und rechten Auszugsfreigabehebel
gedrückt und verschieben Sie die Schiebeführungen langsam über
ihren gesamten Bewegungsbereich. Vergewissern Sie sich, dass der
Kabelverwaltungsarm sich reibungslos ausziehen und einfahren
lässt. Falls ein Hängen auftritt, überprüfen Sie die Befestigung des
Kabelverwaltungsarms wie unter Installationsposition des
Kabelverwaltungsarms beschrieben.

Verlegen und Sichern von Kabeln im Kabelverwaltungsarm

1.Ziehen Sie die Schiebeführungen nach dem Einbau der
Komponente in die Schiebeführungen aus, bis sie einrasten.
2.Schließen Sie alle erforderlichen Kabel an die Komponente an.
3.Verlegen Sie die Kabel durch die Kabelausnehmungen und in die
Kabelkanäle.
4.Verwenden Sie die sechs mitgelieferten Kabelbinder, um die
Kabel in den Kabelkanälen zu sichern.
Anhang B: Installation des werkzeuglosen Einbaukits
