4. BEDIENUNGSANWEISUNGEN
4.1. INSTRUMENTEN-BESCHREIBUNG
4.2. DISPLAY BESCHREIBUNG

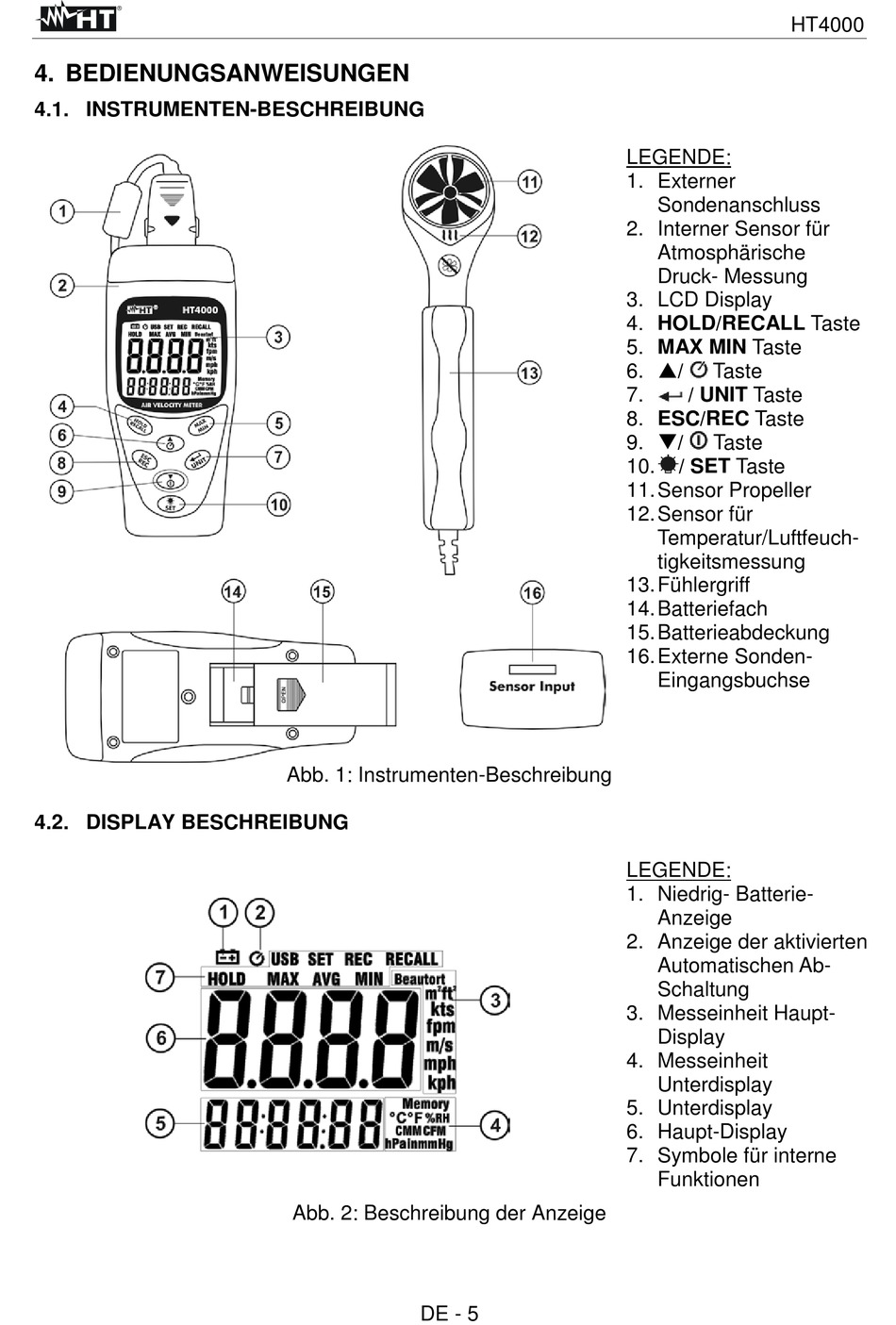

Abb. 1: Instrumenten-Beschreibung
Abb. 2: Beschreibung der Anzeige
DE - 5
HT4000
LEGENDE:
1. Externer
Sondenanschluss
2. Interner Sensor für
Atmosphärische
Druck- Messung
3. LCD Display
4. HOLD/RECALL Taste
5. MAX MIN Taste
6. /
Taste
7.
/ UNIT Taste
8. ESC/REC Taste
9. /
Taste
10.
/ SET Taste
11. Sensor Propeller
12. Sensor für
Temperatur/Luftfeuch-
tigkeitsmessung
13. Fühlergriff
14. Batteriefach
15. Batterieabdeckung
16. Externe Sonden-
Eingangsbuchse
LEGENDE:
1. Niedrig- Batterie-
Anzeige
2. Anzeige der aktivierten
Automatischen Ab-
Schaltung
3. Messeinheit Haupt-
Display
4. Messeinheit
Unterdisplay
5. Unterdisplay
6. Haupt-Display
7. Symbole für interne
Funktionen
