4. Temperieren mit Temperaturmeßfühler mit zwei getrennten Meßstellen (Modus Set2)
Schließen Sie hierzu bitte den Temperaturfühler mit zwei getrennten Meßstellen gemäß Punkt 3. unter
Aufbau an.
Für spezielle Fälle steht der Temperaturmeßfühler mit zwei getrennten Meßstellen zur Verfügung (siehe
Abbildung). Dabei kann die maximale Temperatur eines Wärmeträgers auf eine einstellbare Differenz ∆T
zum Sollwert im Medium begrenzt werden. Damit wird eine örtliche Überhitzung des Mediums an der
Wandung des Gefäßes vermieden.
Beim Arbeiten mit diesem Temperaturmeßfühler beachten Sie bitte die folgenden Punkte:
Die Sicherheitsabschaltung (siehe 3.2 „Einstellung der Sicherheitstemperatur")
ist außer Kraft.
Bei kleiner Temperaturdifferenz ∆T kann sich die Aufheizzeit verlängern.
Bei großer Temperaturdifferenz ∆T kann es, bedingt durch die Wärmekapazität
im Wärmeträgermedium zum Überschwingen der Mediumstemperatur kommen.
Stellen sie in diesem Fall das ∆T kleiner ein.
• Tauchen Sie den Temperaturmeßfühler mit dem weißen Griffstück (A) (= Kennzeichnung Medium)
in das Gefäß mit dem Medium ein.
• Der zweite Temperaturmeßfühler mit dem schwarzen Griffstück (B) (= Kennzeichnung Wärmeträ-
ger) muß in das Wärmeträgermedium getaucht werden.
Für die Befestigung des Temperaturmeßfühlers im Wärmeträger ist eine 2. Halterung erforderlich
(Best. Nr.: 509-67000-00).
Pt 1000 Trägerm edium

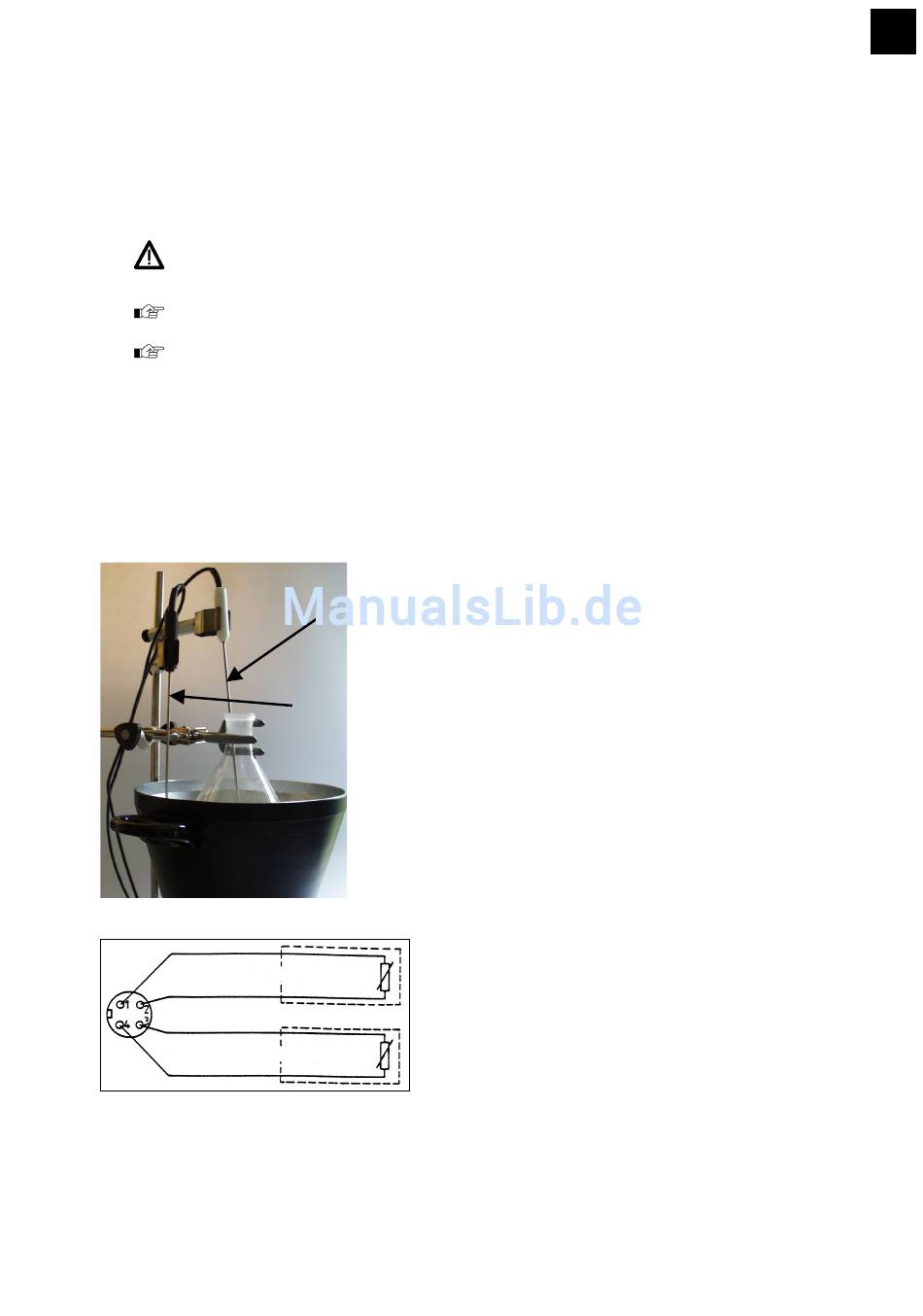

Aufbau
mit Temperaturmeßfühler mit 2 getrennten Meßstellen und
Wärmeträgerbad
A
B
Anschlußbelegung
Temperaturmeßfühler mit 2 getrennten Meßstellen
Pt 1000 Medium
D
