6. Indicación de calor restante
El control MR 3003 está equipado con un indicativo de calor restante como protección contra posibles
quemaduras en contacto con la placa. Cuando la placa alcanza una temperatura de más de 50 °C y el
interruptor de red o la calefacción estén apagados, ello se señalizará con un LED (10) intermitente rojo.
7. Conexión de las interfaces de serie
• Desconecte el aparato antes de enchufar el cable de las interfaces de serie.
• Para enchufar las interfaces de serie utilice un cable con conector SUB-D 9 y enchúfelo a la ranura
(17) de la parte trasera del equipo.
Sólo deben unirse los conductores dibujados ya que, de lo contrario, pueden
producirse fallos a causa de las interfaces de serie.
7.1 Interfaz de serie RS 232
• Con esta interfaz puede precalcularse la temperatura
teórica de sus pruebas, así como el nº de revoluciones
teórico.
• Puede emitirse la temperatura real de sus pruebas así
como el nº real de revoluciones.

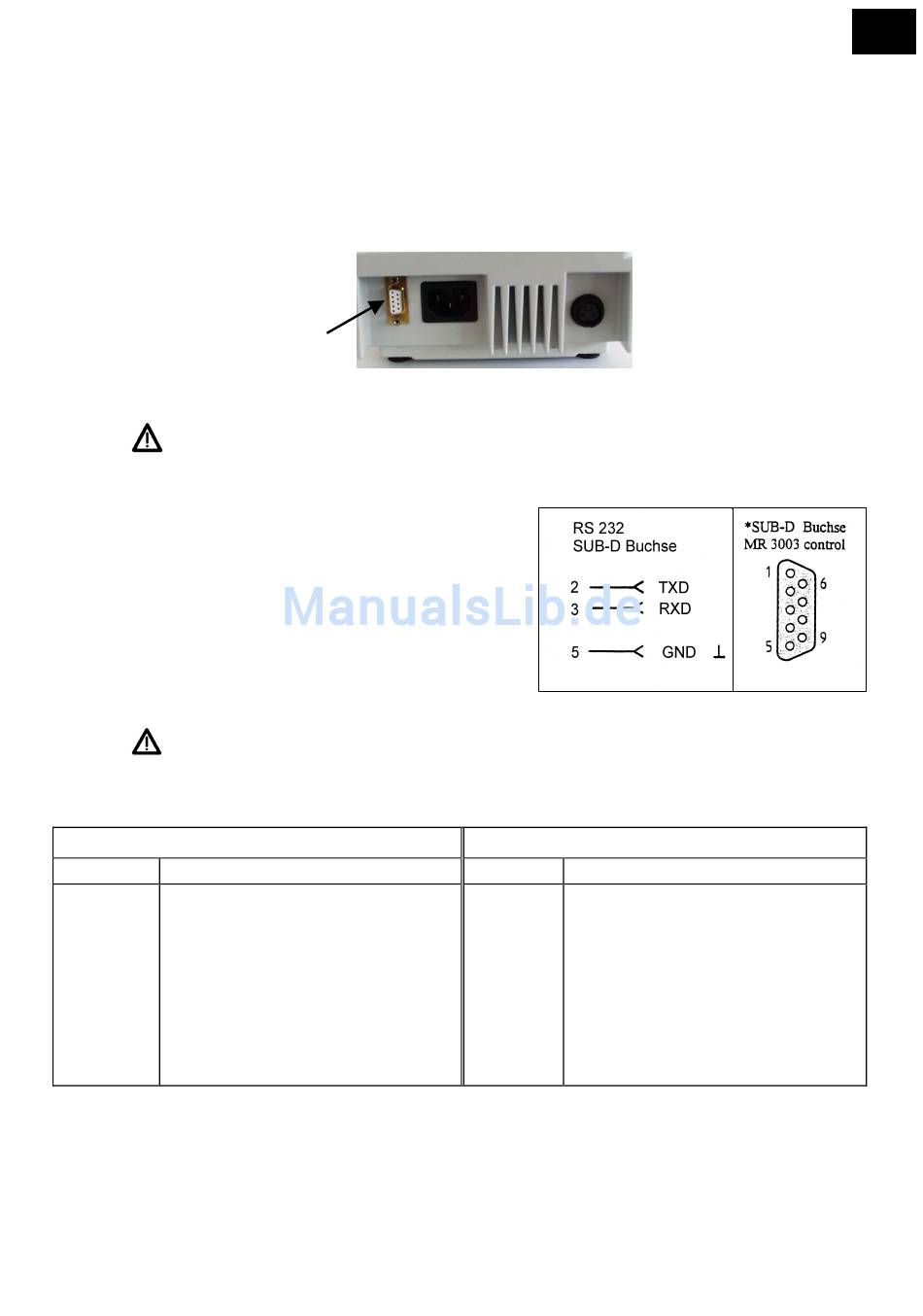

• La conexión de la ranura SUB-D está representada en
el dibujo lateral.
• Cuando la interfaz de serie está activa, se ilumina la
señalización en la pantalla.
Atención:
Sólo deben unirse los conductores dibujados ya que, de lo contrario, pueden
producirse fallos a causa de las interfaces de serie.
7.1.1 Ordenes de la interfaz de serie RS 232:
Control
Orden Acción
REM! Activar interfaz de serie
LOC! Desactivar interfaz de serie
H1! Calefacción encendida
H0! Calefacción apagada
M1! Selección modo Set1
M2! Selección modo Set2
D=xxxx! Nº revoluciones Set
TP=xxx! Prueba Set Temp (sólo Set1 y Set2)
DP=xxx! Set ∆T (sólo Set1 y Set2)
TH=xxx! Placa Set Temp (sólo Set3)
7.1.2 Parámetros de las interfaces de serie:
• 9600 Baud, No Parity, 8 Bit, 1 Stopbit, sin protocolo
17
Vista trasera MR 3003 control
Orden
TP1?
TP2?
TH1?
D?
Respuesta
Acción
Prueba 1 Act Temp Pt1000
Prueba 2 Act Temp Pt1000
Placa 1 Act Temp Pt100
Act Speed
ES
61
