1.

Installation de l'appareil

• Veuillez installer l'appareil sur une surface horizontale et stable.
• Veillez - pour des raisons de sécurité - à ce qu'il y ait suffisamment d'espace autour de l'appareil.
2. Raccordement électrique
2

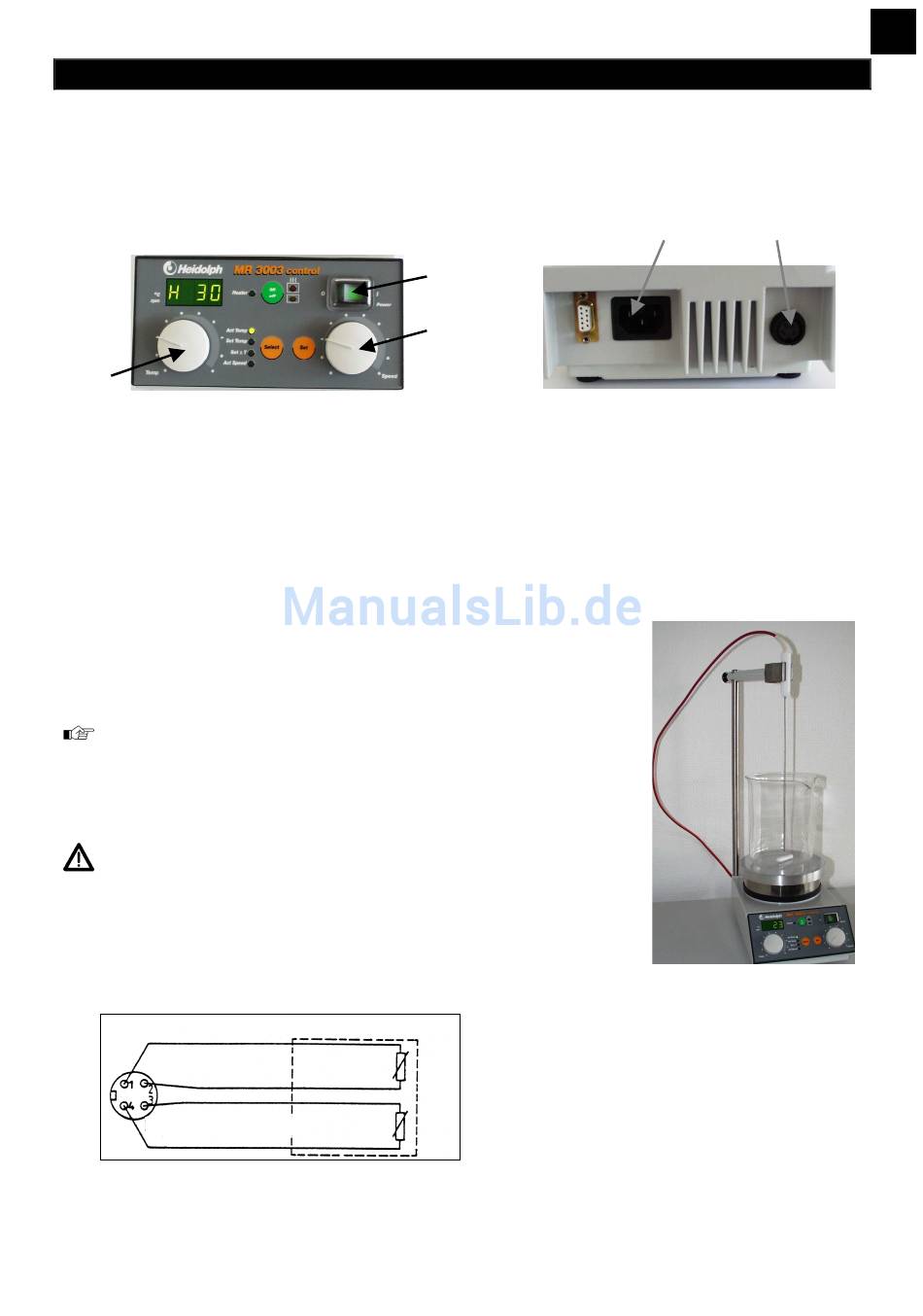

Vue de face MR 3003 control
Assurez-vous avant le raccordement au secteur que :
• L'interrupteur d'alimentation (1) est hors service.
(Position "0". En état actionné, le bouton à bascule vert de l'interrupteur d'alimentation est allumé.)
• Les boutons tournants (2 + 3) sont positionnés sur butée gauche.
• Vous pouvez alors raccorder la ligne de raccordement à la prise de secteur au dos de l'appareil
(15) et raccorder l'appareil au secteur avec la ligne de raccordement.
3. Connexion de la sonde de température externe Pt 1000 (avec enrobage en acier chromé ou
en verre)
• Veuillez mettre l'appareil hors service avant de connecter la sonde de
température.
• Raccordez la sonde de température à la prise de courant à bride (16)
avec la fiche à accouplement à baïonnette au dos de l'appareil.
Veuillez respecter une profondeur d'immersion de 20 mm au mi-
nimum (marquage). Vous éviterez ainsi des erreurs de mesures.
L'affectation des broches de la sonde de température Pt 1000 vous est
indiquée dans la figure ci-dessous.
Seule une sonde de température Pt 1000 peut être raccordée
(N° de commande 509-67910-00 ou 509-67920-00) ;
une sonde Pt 100 n'est pas adaptée.
3.1 Affectation des broches Pt 1000
Pt 1000 milieu
Pt 1000 circuit de sécurité

MONTAGE

1
3
Montage avec barre de fixation et
fixation pour sonde de température
Sonde de température Pt 1000
15
Vue de derrière MR 3003 control
F
16
39
