Kapitel 4: Anschluss von AC-Netz und DC-
Stränge am Wechselrichter
Dieses Kapitel erläutert den Anschluss des Wechselrichters an das AC-Netz und die Modulstränge mit
Leistungsoptimierern.
Für die mit dem Wechselrichter mitgelieferten t echnischen Spezifikationen siehe Technische
Spezifikationen des Wechselrichters.
Anschluss des AC-Netzes am Wechselrichter
In die AC-Kabelverschraubung passt ein AC-Kabel mit einem Außenmaß von PG21 (9-16 mm
Durchmesser) .
Der max. Kabelquerschnitt für die Anschlussklemmleiste beträgt 16 mm².
Für w eitere Informationen zur Verkabelung siehe den SolarEdge-Anwendungshinweis zur
empfohlenen AC-Verkabelung, der auf der SolarEdge-Website unter
http://www.solaredge.com/files/pdfs/application-note-recommended-wiring.pdf
bereitgestellt ist.
1. Stellen Sie den AC-Hauptschalter auf OFF.
2. Öffnen Sie die Abdeckung des Wechselrichters: Lösen Sie die Inbusschrauben und bewegen Sie die
Abdeckung vorsichtig waagrecht, bevor Sie sie absenken.
ACHTUNG!
Wenn Sie die Abdeckung abnehmen, achten Sie darauf, dass keine inneren Teile beschädigt werden.
SolarEdge übernimmt keine Verantwortung für Komponenten, die aufgrund von unvorsichtigem
Umgang mit der Abdeckung beschädigt werden.
3. Entfernen Sie 58 mm der externen Kabelisolierung und 8 mm der internen Kabelisolierung.

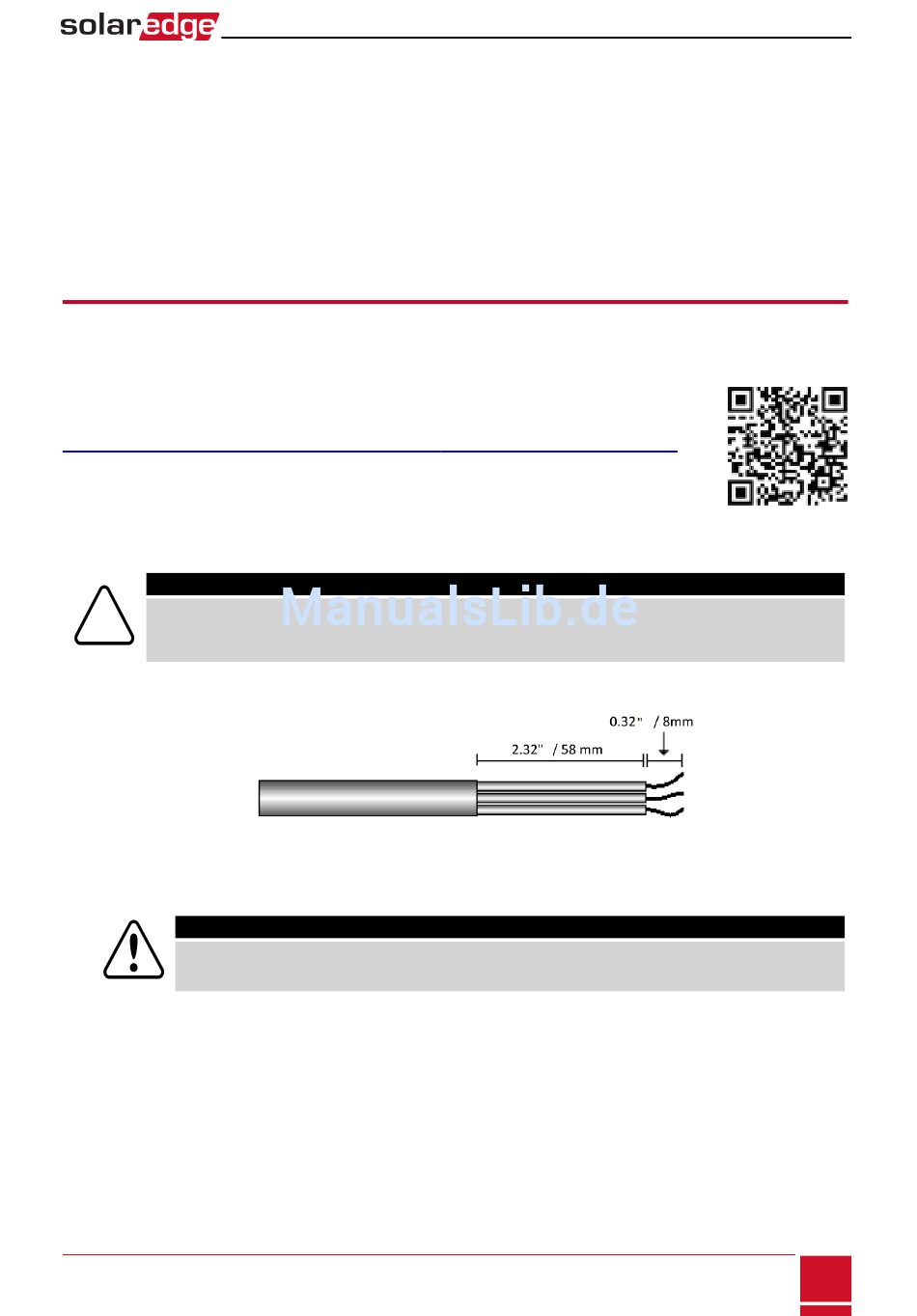

Abbildung 7: Abziehen der Isolierung - AC (3-phasiges Kabel)
4. Öffnen Sie die AC-Kabelverschraubung und führen Sie das Kabel durch die Verschraubung ein (siehe
Abbildung 3).
WARNUNG!
Schalten Sie den AC-Hauptschalter aus, bevor Sie die AC-Klemmen anschließen. Schließen Sie
zuerst den PE-Leiter an, gefolgt von Neutralleiter und Phase.
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0
Kapitel 4: Anschluss von AC-Netz und DC-Stränge am Wechselrichter
19
