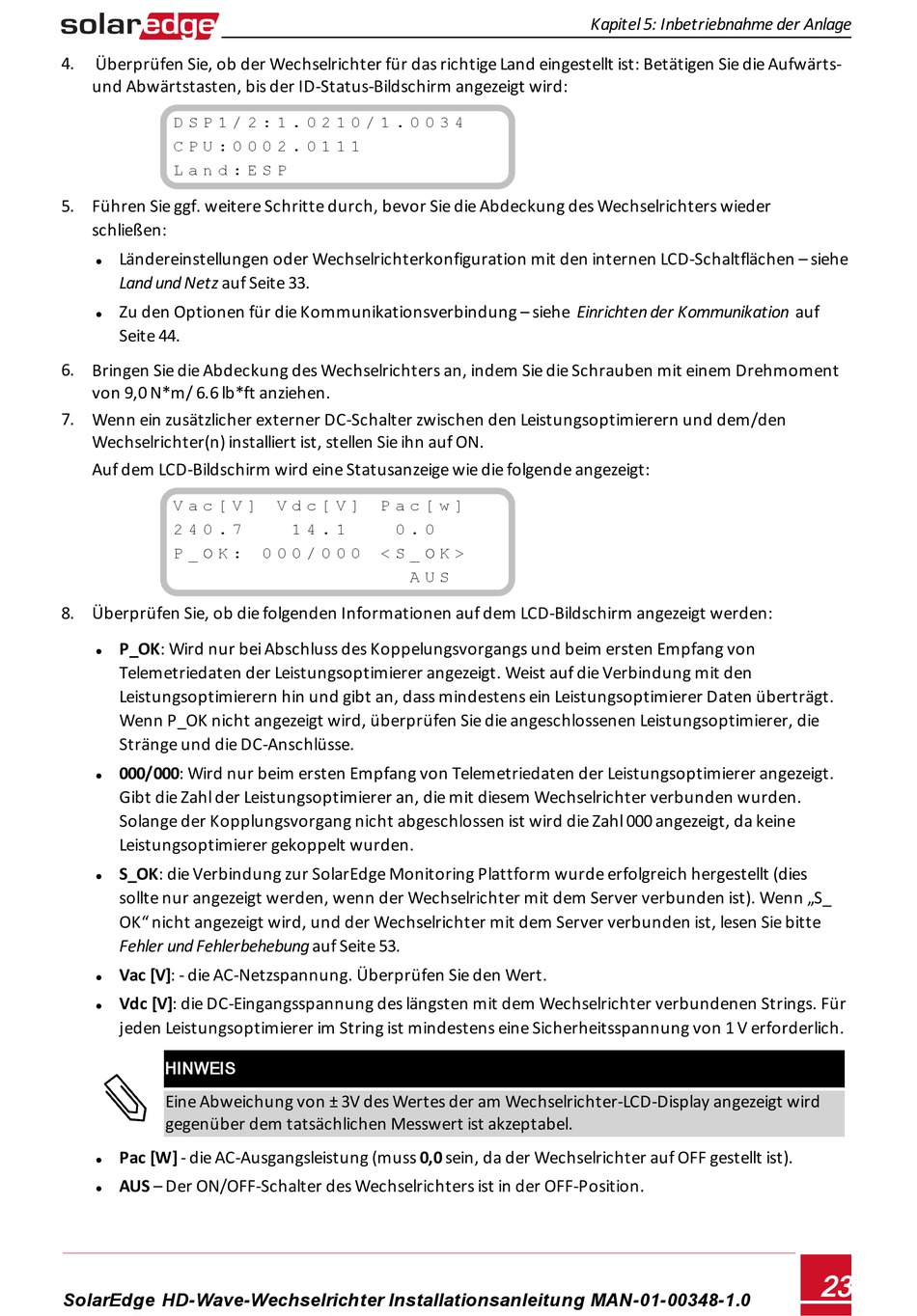

4. Überprüfen Sie, ob der Wechselrichter für das richtige Land eingestellt ist: Betätigen Sie die Aufwärts-
und Abwärtstasten, bis der ID-Status-Bildschirm angezeigt wird:
D S P 1 / 2 : 1 . 0 2 1 0 / 1 . 0 0 3 4
C P U : 0 0 0 2 . 0 1 1 1
L a n d : E S P
5. Führen Sie ggf. weitere Schritte durch, bevor Sie die Abdeckung des Wechselrichters wieder
schließen:
Ländereinstellungen oder Wechselrichterkonfiguration mit den internen LCD-Schaltflächen – siehe
l
Land und Netz auf Seite 33.
Zu den Optionen für die Kommunikationsverbindung – siehe Einrichten der Kommunikation auf
l
Seite 44.
6. Bringen Sie die Abdeckung des Wechselrichters an, indem Sie die Schrauben mit einem Drehmoment
von 9,0 N*m/ 6.6 lb*ft anziehen.
7. Wenn ein zusätzlicher externer DC-Schalter zwischen den Leistungsoptimierern und dem/den
Wechselrichter(n) installiert ist, stellen Sie ihn auf ON.
Auf dem LCD-Bildschirm wird eine Statusanzeige wie die folgende angezeigt:
V a c [ V ]
2 4 0 . 7
P _ O K :
8. Überprüfen Sie, ob die folgenden Informationen auf dem LCD-Bildschirm angezeigt werden:
P_OK: Wird nur bei Abschluss des Koppelungsvorgangs und beim ersten Empfang von
l
Telemetriedaten der Leistungsoptimierer angezeigt. Weist auf die Verbindung mit den
Leistungsoptimierern hin und gibt an, dass mindestens ein Leistungsoptimierer Daten überträgt.
Wenn P_OK nicht angezeigt wird, überprüfen Sie die angeschlossenen Leistungsoptimierer, die
Stränge und die DC-Anschlüsse.
000/000: Wird nur beim ersten Empfang von Telemetriedaten der Leistungsoptimierer angezeigt.
l
Gibt die Zahl der Leistungsoptimierer an, die mit diesem Wechselrichter verbunden wurden.
Solange der Kopplungsvorgang nicht abgeschlossen ist wird die Zahl 000 angezeigt, da keine
Leistungsoptimierer gekoppelt wurden.
S_OK: die Verbindung zur SolarEdge Monitoring Plattform wurde erfolgreich hergestellt (dies
l
sollte nur angezeigt werden, wenn der Wechselrichter mit dem Server verbunden ist). Wenn „S_
OK" nicht angezeigt wird, und der Wechselrichter mit dem Server verbunden ist, lesen Sie bitte
Fehler und Fehlerbehebung auf Seite 53.
Vac [V]: - die AC-Netzspannung. Überprüfen Sie den Wert.
l
Vdc [V]: die DC-Eingangsspannung des längsten mit dem Wechselrichter verbundenen Strings. Für
l
jeden Leistungsoptimierer im String ist mindestens eine Sicherheitsspannung von 1 V erforderlich.
HINWEIS
Eine Abweichung von ± 3V des Wertes der am Wechselrichter-LCD-Display angezeigt wird
gegenüber dem tatsächlichen Messwert ist akzeptabel.
Pac [W] - die AC-Ausgangsleistung (muss 0,0 sein, da der Wechselrichter auf OFF gestellt ist).
l
AUS – Der ON/OFF-Schalter des Wechselrichters ist in der OFF-Position.
l
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0
V d c [ V ] P a c [ w ]
1 4 . 1 0 . 0
0 0 0 / 0 0 0 < S _ O K >
A U S
