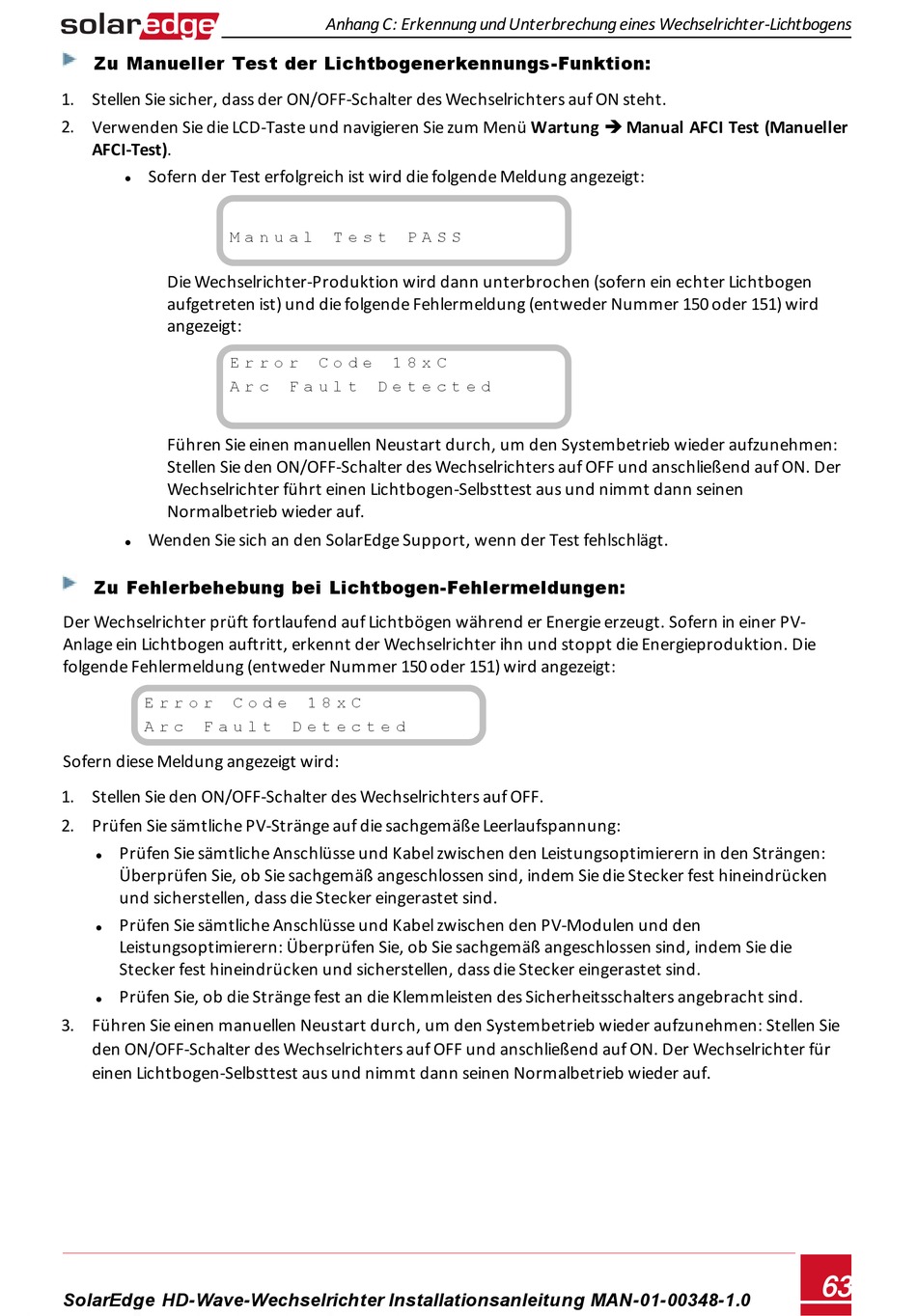

Zu Manueller Test der Lichtbogenerkennungs-Funktion:
1. Stellen Sie sicher, dass der ON/OFF-Schalter des Wechselrichters auf ON steht.
2. Verwenden Sie die LCD-Taste und navigieren Sie zum Menü Wartung è Manual AFCI Test (Manueller
AFCI-Test).
Sofern der Test erfolgreich ist wird die folgende Meldung angezeigt:
l
M a n u a l
Die Wechselrichter-Produktion wird dann unterbrochen (sofern ein echter Lichtbogen
aufgetreten ist) und die folgende Fehlermeldung (entweder Nummer 150 oder 151) wird
angezeigt:
E r r o r
A r c
Führen Sie einen manuellen Neustart durch, um den Systembetrieb wieder aufzunehmen:
Stellen Sie den ON/OFF-Schalter des Wechselrichters auf OFF und anschließend auf ON. Der
Wechselrichter führt einen Lichtbogen-Selbsttest aus und nimmt dann seinen
Normalbetrieb wieder auf.
Wenden Sie sich an den SolarEdge Support, wenn der Test fehlschlägt.
l
Zu Fehlerbehebung bei Lichtbogen-Fehlermeldungen:
Der Wechselrichter prüft fortlaufend auf Lichtbögen während er Energie erzeugt. Sofern in einer PV-
Anlage ein Lichtbogen auftritt, erkennt der Wechselrichter ihn und stoppt die Energieproduktion. Die
folgende Fehlermeldung (entweder Nummer 150 oder 151) wird angezeigt:
E r r o r
A r c F a u l t
Sofern diese Meldung angezeigt wird:
1. Stellen Sie den ON/OFF-Schalter des Wechselrichters auf OFF.
2. Prüfen Sie sämtliche PV-Stränge auf die sachgemäße Leerlaufspannung:
Prüfen Sie sämtliche Anschlüsse und Kabel zwischen den Leistungsoptimierern in den Strängen:
l
Überprüfen Sie, ob Sie sachgemäß angeschlossen sind, indem Sie die Stecker fest hineindrücken
und sicherstellen, dass die Stecker eingerastet sind.
Prüfen Sie sämtliche Anschlüsse und Kabel zwischen den PV-Modulen und den
l
Leistungsoptimierern: Überprüfen Sie, ob Sie sachgemäß angeschlossen sind, indem Sie die
Stecker fest hineindrücken und sicherstellen, dass die Stecker eingerastet sind.
Prüfen Sie, ob die Stränge fest an die Klemmleisten des Sicherheitsschalters angebracht sind.
l
3. Führen Sie einen manuellen Neustart durch, um den Systembetrieb wieder aufzunehmen: Stellen Sie
den ON/OFF-Schalter des Wechselrichters auf OFF und anschließend auf ON. Der Wechselrichter für
einen Lichtbogen-Selbsttest aus und nimmt dann seinen Normalbetrieb wieder auf.
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0
Anhang C: Erkennung und Unterbrechung eines Wechselrichter-Lichtbogens
T e s t
C o d e 1 8 x C
F a u l t D e t e c t e d
C o d e 1 8 x C
D e t e c t e d
P A S S
