5. Drücken Sie das Kabel in die ausgeschnittene Öffnung der Gummidichtung.
CAT5/6-Standardkabel enthalten acht Drähte (vier Twisted Pairs), wie im folgenden Diagramm gezeigt. Die
Farben der Drähte sind je nach Kabel unterschiedlich. Sie können jeden Verkabelungsstandard
verwenden, so lange beide Seiten des Kabels dieselbe Pinbelegung und Farbkodierung aufweisen.
RJ45-Kontakt-Nr.
1
2
3
4
5
6
7
8
1 Die Wechselrichter-Verbindung unterstützt keine RX/TX-Polaritätsänderung Die Unterstützung von Crossover-Ethernet-
Kabeln hängt davon ab ob dies vom eingesetzten Router/Switch unterstützt wird.
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0

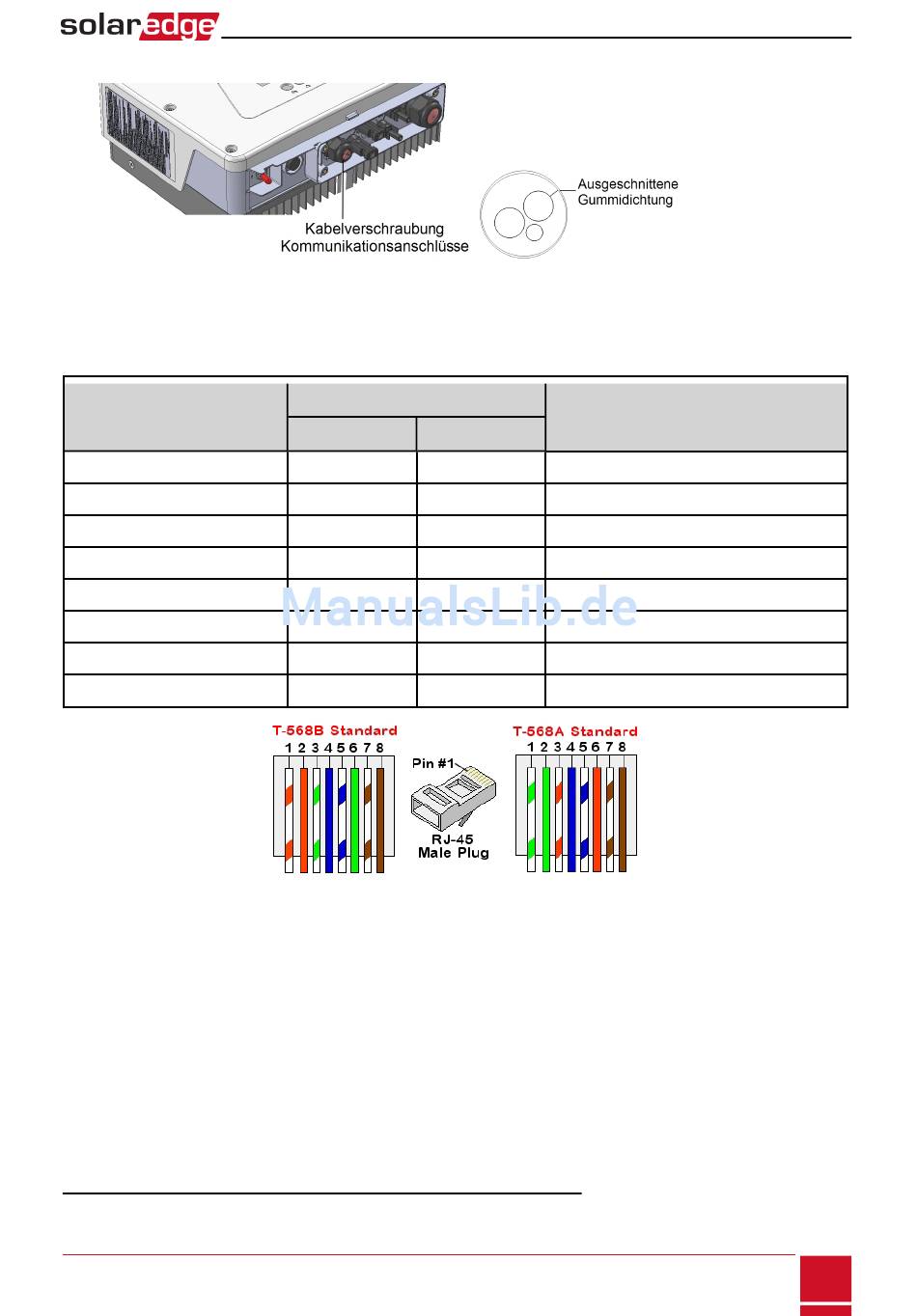

Abbildung 15: Kabelverschraubung und Gummidichtung
Drahtfarbe
T568B
Weiß/orange
Orange
Weiß/grün
Blau
Weiß/blau
Grün
Weiß/braun
Braun
Abbildung 16: Standardverkabelung
Kapitel 7: Einrichten der Kommunikation
1
T568A
Weiß/grün
Grün
Weiß/orange
Blau
Weiß/blau
Orange
Weiß/braun
Braun
10Base-T-Signal
100Base-TX-Signal
Übertragen+
Übertragen-
Empfangen+
Reserviert
Reserviert
Empfangen-
Reserviert
Reserviert
