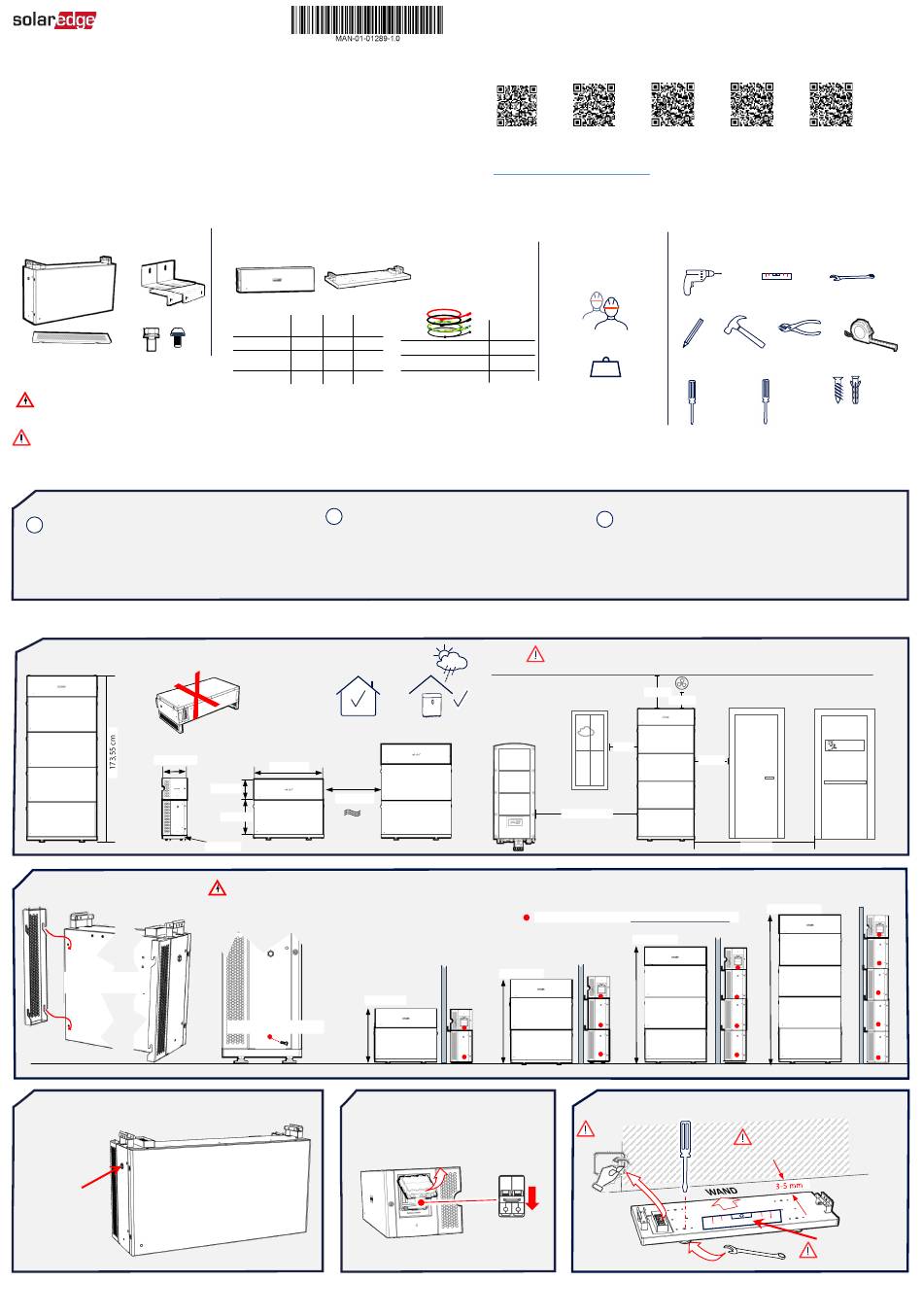

SolarEdge -Home-Batterie 48V Kurzinstallationsanleitung

SolarEdge-Home-Batterie 48V (W)
Verwendet mit SolarEdge-Home-Hub-
Dreiphasen-Wechselrichtern
Installationsanleitung (Kurzfassung)
für Europa
Lieferumfang
x2
SolarEdge-
Home-Batterie
48V (W)
Wand-
halterungen
x2
x8
Batterie-
M5x12
M4x12
Seitenabdeckungen x2
WARNUNG!
Dieses Symbol weist auf eine Gefahr hin. Es macht auf ein Verfahren aufmerksam, das bei nicht korrekter Durchführung oder Nichtbeachtung zu
Verletzungen oder zum Tod führen kann. Fahren Sie erst fort, wenn Sie die angegebenen Bedingungen vollständig verstanden und erfüllt haben.
WICHTIGER HINWEIS!
Lesen Sie vor der Installation oder Inbetriebnahme der SolarEdge-Home-Batterie die Sicherheits- und
Handhabungsanweisungen auf der Rückseite dieser Seite.
τ
= ein Drehmoment-Wert in Nm
1
Installationsvorgang
1
AUSSCHALTEN:
- Wechselrichter EIN/AUS/P-Schalter (auf AUS stellen)
- AC zum Wechselrichter
- Batterie-Abdeckung-Leitungsschutzschalter
- Batterie-Seitenschalter (Drucktaste)
2
Planung und Überlegungen
T: 24,5 cm
3
Aufbau der Batterie
Befestigen Sie
beide Seitenfilter
an den Haken
4
Stellen Sie sicher, dass jede Batterie AUS ist
1 – 3 Sekunden
gedrückt halten,
bis LED AUS ist
Separat zu bestellen
Batterie-Abdeckung Bodenständer
x2
Breite Höhe Tiefe
Batterie-Modul 725 mm 370 mm 245 mm
Batterie- 725 mm 210 mm 245 mm
Abdeckung
Bodenständer 725 mm 50 mm 245 mm
2
INSTALLIEREN:
- Bodenständer
- Batterie-Module
- Batterie-Abdeckung
- DC- und Kommunikationsverkabelung von der
Batterie-Abdeckung zum Wechselrichter
B: 72,5 cm
H: 21 cm
30-50 cm
H: 37 cm
H: 4,5 cm
Stellen Sie sicher, dass Sie jedes Batterie-Modul und die Abdeckung AUSSCHALTEN, bevor Sie die Module und die
Abdeckung verbinden.
H: 62,55 cm
M4x12 beidseitig
5
Stellen Sie sicher, dass der
Leitungsschutzschalter der
Abdeckung AUS ist
Notfall-
Reaktions-
leitfaden
Support-Kontaktinformationen
Bei technischen Problemen mit SolarEdge-
Produkten kontaktieren Sie uns bitte unter:
https://www.solaredge.com/de/support
Erforderliches
Verfügbare
Leitungen
Batterie zum
Wechselrichter
DC-Leitungen 260 cm
Erdungsleiter 260 cm
Kommunikationsleitung 260 cm
Maximal 4 Batterie-Module können übereinander installiert werden, um
einen Batterie-Turm zu bilden. Nur ein Turm pro Wechselrichter zulässig.
Wechsel-
richter
= Schrauben M4x12 auf beiden Seiten einsetzen
H: 99,55 cm
EIN
AUS
MAN-01-01289-1.0
Sicherheits- Batterie- Transport-
datenblatt Datenblatt anleitung
Werkzeuge und Materialien
Personal
Bohrmaschine
Min. 2 qualifizierte
Installateure
Hammer
Bleistift
51kg
Kreuzschlitz- Flachschraubendreher
schraubendreher
3
EINSCHALTEN:
- Batterie-Seitenschalter (Drucktaste)
- Batterie-Abdeckung-Leitungsschutzschalter
- AC zum Wechselrichter
- Wechselrichter EIN/AUS/P-Schalter (auf EIN stellen)
30 cm
20 cm
25 cm
30 cm
Max. 500 cm
H: 136,55 cm
6
Positionieren und nivellieren Sie den Bodenständer
Entfernen Sie den
Kontaktaufkleber
Für die neuesten
Aktualisierungen dieses
Leitfadens scannen:
© SolarEdge Technologies, Ltd.
Alle Rechte vorbehalten.
Version: 1.0, September 2025
Änderungen vorbehalten.
Wasserwaage 18 mm
Schraubenschlüssel
Seitenschneider Maßband
min. 4
von
jeder
Befestigungsschrauben
und Dübel max. M10
NOTAUSGANG
100 cm
H: 173,55 cm
Montieren Sie den Bodenständer
auf einer stabilen Oberfläche
Stellen Sie sicher, dass
der Bodenständer
waagerecht steht.
