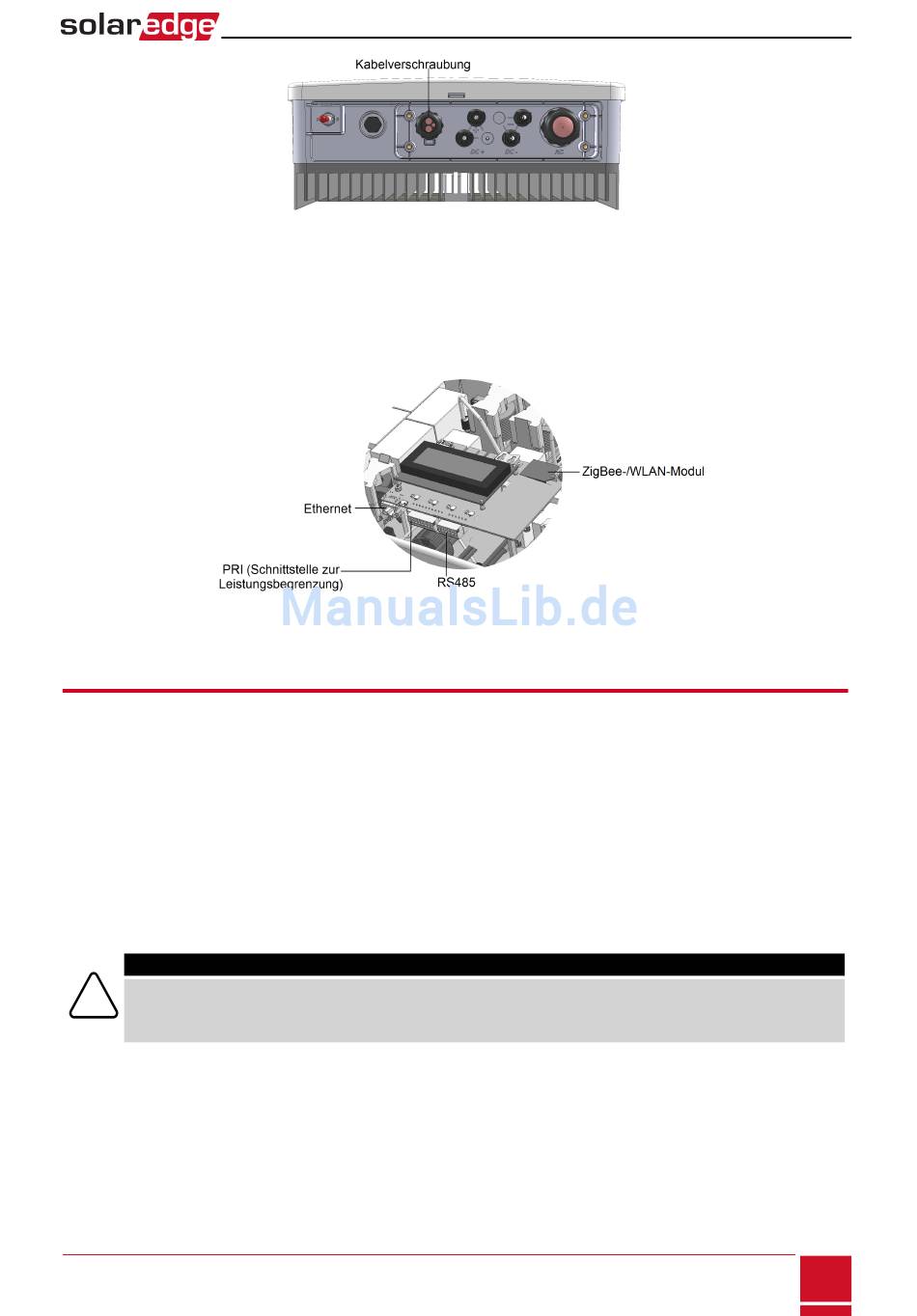

Abbildung 12: Kabelverschraubung Kommunikationsanschlüsse
Die Kommunikationskarte verfügt über eine Standard-RJ45-Klemmleiste für eine Ethernetverbindung
sowie eine 6-polige Klemmleiste für eine RS485-Verbindung, und einem 8-poligen Anschluss für
Leistungssteuerungsgeräte wie nachstehend dargestellt:
Weitere optionale Komponenten können an die Kommunikationskarte angeschlossen werden: die
ZigBee- oder WLAN-Module, die für optionale kabellose Verbindungen genutzt werden.
Entfernen der Wechselrichterabdeckung
Wenn die Wechselrichterabdeckung nicht bereits abgenommen ist, nehmen Sie diese bitte für den
Anschluss der Kommunikationsoptionen oder zu Wartungszwecken ab. Bitte befolgen Sie hierbei die
nachstehenden Schritte.
1. Stellen Sie den ON/OFF-Schalter des Wechselrichters auf OFF.
2. Trennen Sie den Wechselrichter vom AC-Netz indem Sie den Leitungsschutzschalter oder ggf.
Vorgeschaltete Trenneinrichtungen auf OFF (Aus) schalten. Warten Sie 5 Minuten, bis die
Kondensatoren entladen sind.
3. Öffnen Sie die sechs Inbusschrauben der Wechselrichterabdeckung und heben Sie die Abdeckung
waagerecht ab, bevor Sie sie absenken.
ACHTUNG!
Wenn Sie die Abdeckung abnehmen, achten Sie darauf, dass keine inneren Teile beschädigt werden.
SolarEdge übernimmt keine Verantwortung für Komponenten, die aufgrund von unvorsichtigem Umgang
mit der Abdeckung beschädigt werden.
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0
Abbildung 13: Kommunikationskartenanschlüsse
Kapitel 7: Einrichten der Kommunikation
45
