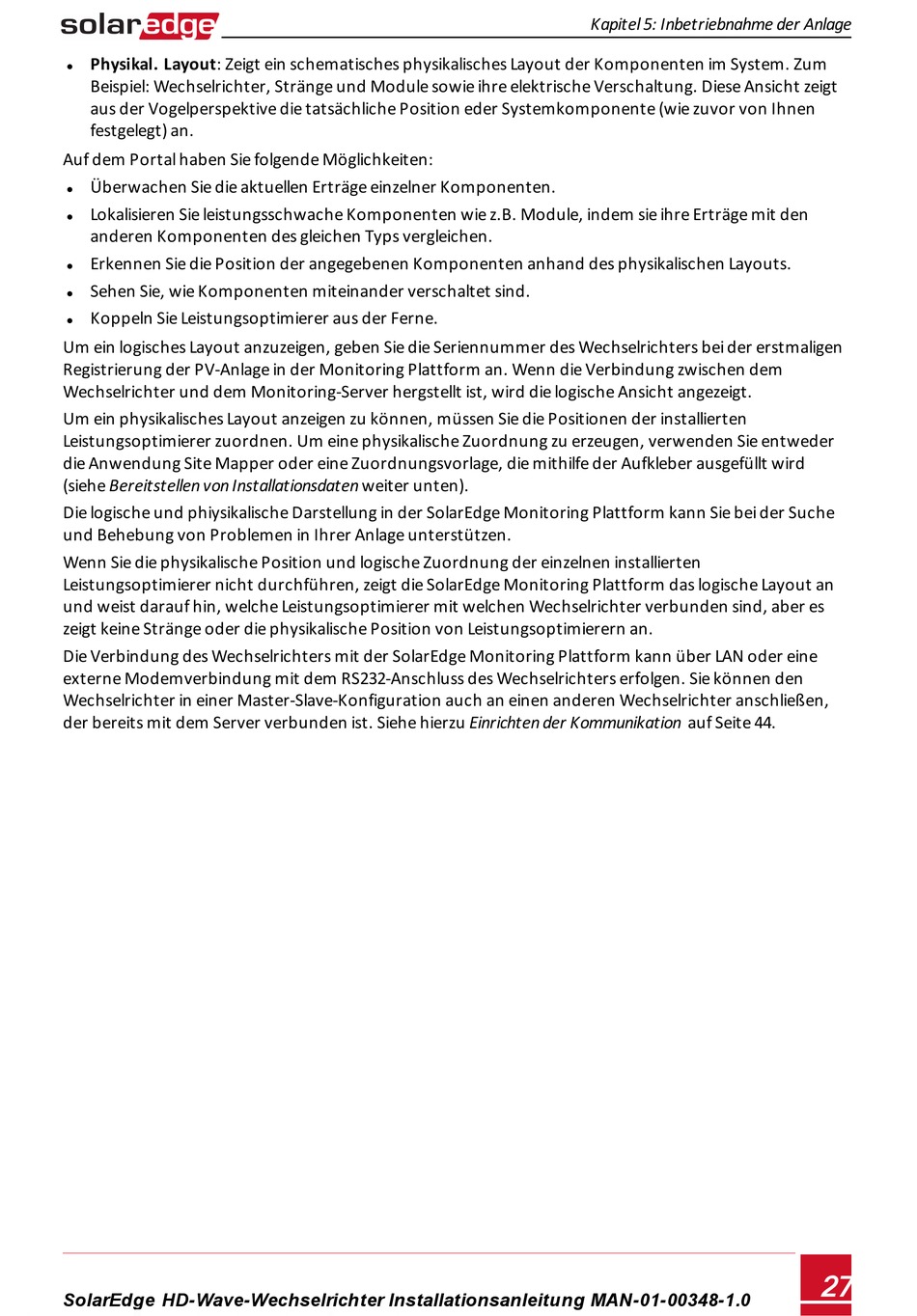

SolarEdge HD-Wave Installationsanleitung Seite 28

Physikal. Layout: Zeigt ein schematisches physikalisches Layout der Komponenten im System. Zum
l
Beispiel: Wechselrichter, Stränge und Module sowie ihre elektrische Verschaltung. Diese Ansicht zeigt
aus der Vogelperspektive die tatsächliche Position eder Systemkomponente (wie zuvor von Ihnen
festgelegt) an.
Auf dem Portal haben Sie folgende Möglichkeiten:
Überwachen Sie die aktuellen Erträge einzelner Komponenten.
l
Lokalisieren Sie leistungsschwache Komponenten wie z.B. Module, indem sie ihre Erträge mit den
l
anderen Komponenten des gleichen Typs vergleichen.
Erkennen Sie die Position der angegebenen Komponenten anhand des physikalischen Layouts.
l
Sehen Sie, wie Komponenten miteinander verschaltet sind.
l
Koppeln Sie Leistungsoptimierer aus der Ferne.
l
Um ein logisches Layout anzuzeigen, geben Sie die Seriennummer des Wechselrichters bei der erstmaligen
Registrierung der PV-Anlage in der Monitoring Plattform an. Wenn die Verbindung zwischen dem
Wechselrichter und dem Monitoring-Server hergstellt ist, wird die logische Ansicht angezeigt.
Um ein physikalisches Layout anzeigen zu können, müssen Sie die Positionen der installierten
Leistungsoptimierer zuordnen. Um eine physikalische Zuordnung zu erzeugen, verwenden Sie entweder
die Anwendung Site Mapper oder eine Zuordnungsvorlage, die mithilfe der Aufkleber ausgefüllt wird
(siehe Bereitstellen von Installationsdaten weiter unten).
Die logische und phiysikalische Darstellung in der SolarEdge Monitoring Plattform kann Sie bei der Suche
und Behebung von Problemen in Ihrer Anlage unterstützen.
Wenn Sie die physikalische Position und logische Zuordnung der einzelnen installierten
Leistungsoptimierer nicht durchführen, zeigt die SolarEdge Monitoring Plattform das logische Layout an
und weist darauf hin, welche Leistungsoptimierer mit welchen Wechselrichter verbunden sind, aber es
zeigt keine Stränge oder die physikalische Position von Leistungsoptimierern an.
Die Verbindung des Wechselrichters mit der SolarEdge Monitoring Plattform kann über LAN oder eine
externe Modemverbindung mit dem RS232-Anschluss des Wechselrichters erfolgen. Sie können den
Wechselrichter in einer Master-Slave-Konfiguration auch an einen anderen Wechselrichter anschließen,
der bereits mit dem Server verbunden ist. Siehe hierzu Einrichten der Kommunikation auf Seite 44.
