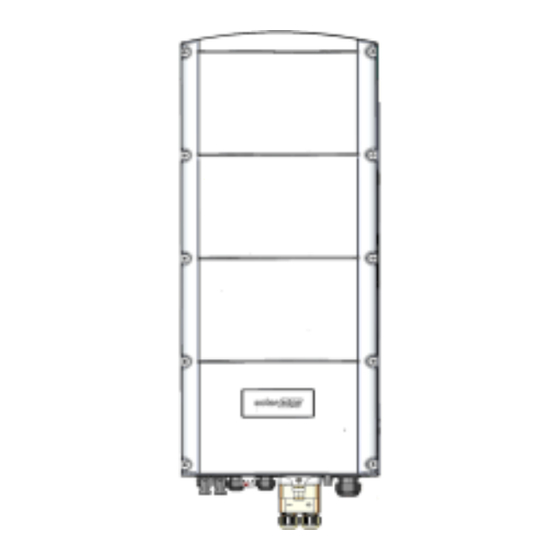

SolarEdge Home Hub SE5K Installationsanleitung

SolarEdge Home Hub –
Dreiphasen-Wechselrichter
Installationsanleitung (Kurzfassung)
Für Europa, den asiatisch-pazifischen Raum und Südafrika

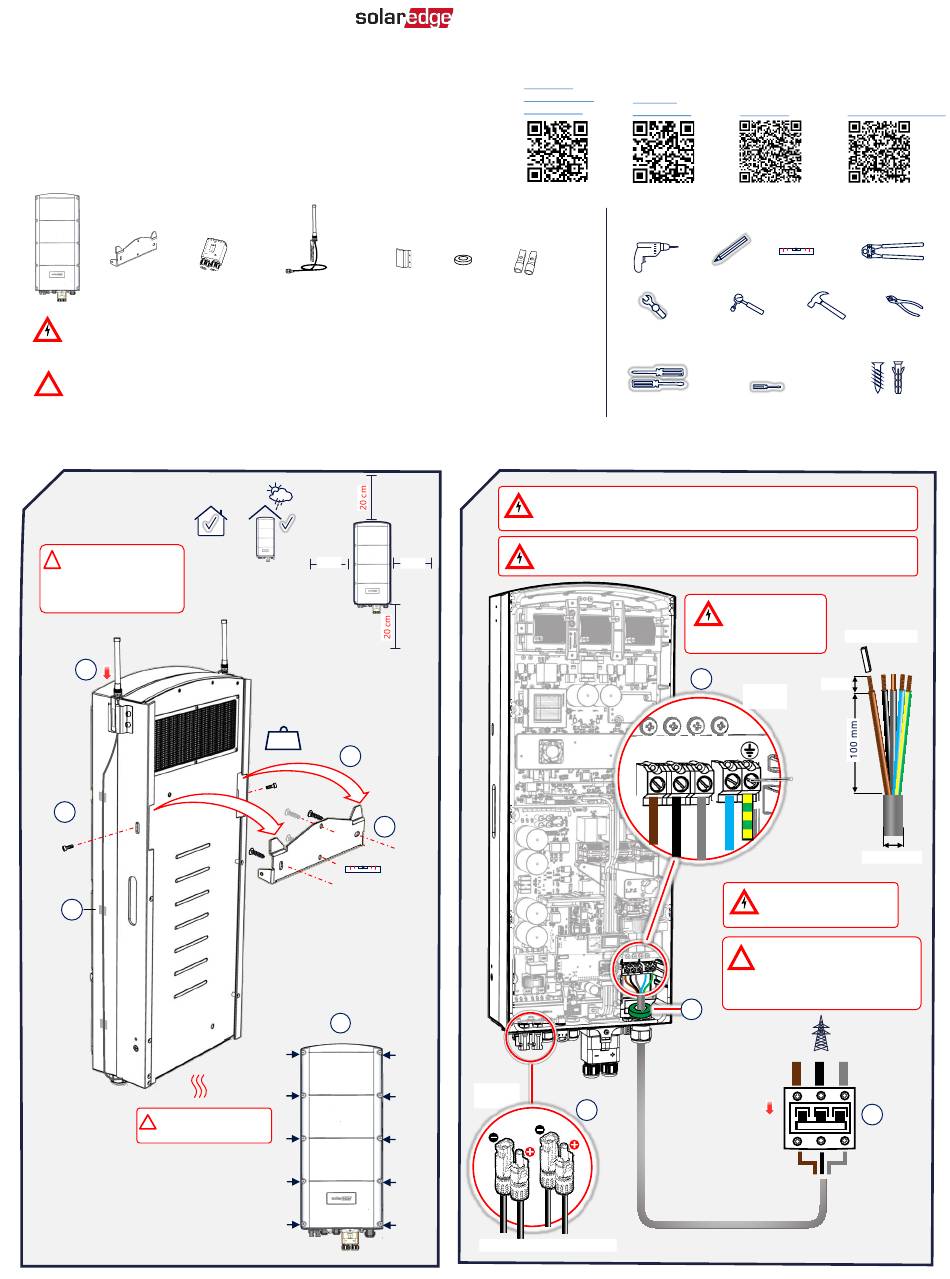

Packungsinhalt
Wechsel-
richter
Halterung für
Wandmontage DC-Verbindungskit
GEFAHR!
Dieses Symbol signalisiert eine Gefahr. Es warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht,
wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den
erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.
ACHTUNG! Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt
wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den
erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.
Montageart
A
ACHTUNG! Den
Wechselrichter NICHT
vertikal auf den
Anschlüssen ablegen
4
3
4 N*m
5
ACHTUNG! Luftstrom
nicht blockieren
SolarEdge Home
Antennenhalterung
Netzwerk-Antenne
10 cm 10 cm
Optionale
Antennenposition
37 kg
2
Optional
1
6
1
4
7
10
5
6
9 8
3 2
solaredge.com
Werner-Eckert-Straße 6/81829 München/DeutschlandSolarEdge Technologies GmbH
Änderungen vorbehalten.
© SolarEdge Technologies, Ltd.
Alle Rechte vorbehalten. September 2022.
Video zum
Auspacken und
zur Montage
Ferritring Kabelschuhe
Verkabelung
B
WARNUNG!
WARTUNG DIE STROMVERSORGUNG UNTERBRECHEN
GEFAHR!
Vor der Installation oder Bedienung des Wechselrichters die mit
diesem Produkt gelieferten Sicherheits- und Handhabungshinweise lesen.
DC
2
PV-Strang 1 PV-Strang 2
Video zur
Verkabelung Datenblatt
Werkzeug und Materialien
Bohrmaschine Bleistift Wasserwaage
Drehmoment-
Drehmoment-
Gabelschlüssel mit 10-mm-
Gabelschlüssel mit
Schraubendrehereinsatz
offenem Ende
und 5-mm-
Innensechskantaufsatz
Satz mit Schlitz-/
Uhrmacher-
Flachschraubendrehern
Schraubendreher
STROMSCHLAGGEFAHR. VOR DER INSTALLATION ODER
WARNUNG!
Zunächst den
Erdungsleiter
anschließen
4
AC
L1 L2 L3 N
1,5 N*m
WARNUNG! Gemäß den
regionalen Vorschriften ein
Erdungskabel anschließen.
ACHTUNG! KEINEN
Leitungsschutzschalter mit
einem Nennstrom von mehr
als 16 A verwenden
3
AUS
Installationsanleitung
Crimp-Werkzeug
Seitenschneider
Hammer
min. 2
Montageschrauben
und Dübel, max. M10
Aderendhülse
8 mm
Max. 6 mm
1
