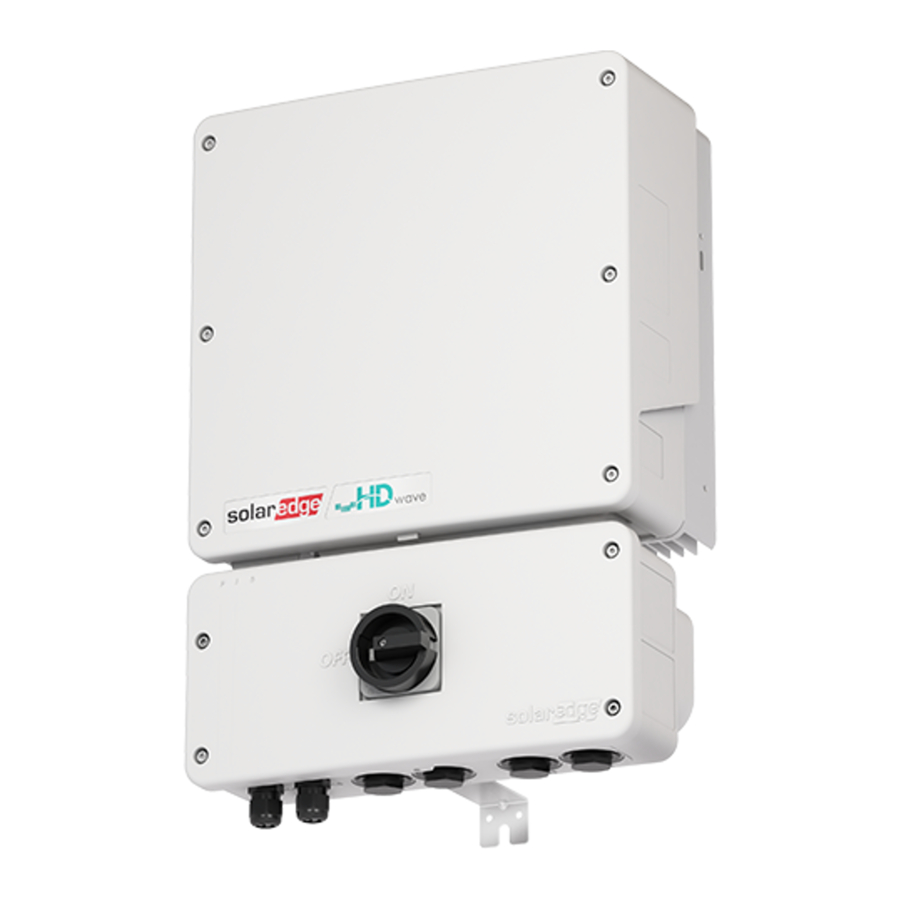

SolarEdge Home Hub Series Handbuch

WICHTIGE SICHERHEITSHINWEISE

Die Konfiguration des Leistungsregelungssystems oder Änderungen an den Einstellungen dürfen nur von qualifiziertem Personal vorgenommen werden. Eine falsche Konfiguration oder Einstellung der Leistungsregelungsoptionen kann zu unsicheren Bedingungen führen.

Die Einstellungen des geregelten Stroms dürfen die Nennleistung der Sammelschiene oder die Strombelastbarkeit des Leiters einer PCS-gesteuerten Sammelschiene oder eines Leiters nicht überschreiten.

Die maximalen Betriebsstromstärken in geregelten Sammelschienen oder Leitern sind durch die Einstellungen des Leistungsregelungssystems (PCS) begrenzt und können niedriger sein als die Summe der Stromstärken der angeschlossenen geregelten Stromquellen. Die Einstellungen der PCS-geregelten Stromstärken können zur Berechnung der Bemessungsstromstärken verwendet werden, die in den relevanten Abschnitten des NEC-Artikels 690 und 705 aufgeführt sind.

Übersicht

Dieser Anwendungshinweis erklärt, wie der obere Teil des SolarEdge Home Hub Wechselrichters ausgetauscht wird. Sie müssen den Wechselrichteraufsatz auf dem originalen Sicherheitsschalter installieren, um die Kompatibilität mit den installierten LG Chem RESU10h Batterien der zweiten Generation zu gewährleisten.

Erforderliche Ausrüstung

• Kreuzschlitzschraubendreher Nr. 1
• Spitzzange
• Inbusschlüssel
• Seitenschneider
• Zange
• Voltmeter

Bevor Sie beginnen

1. Überprüfen Sie die Zähler- und Batterieeinstellungen.
2. Schalten Sie den P/1/0-Schalter auf OFF (0) (AUS (0)) und warten Sie mindestens fünf Minuten, bis sich die Kondensatoren entladen haben.
3. Schalten Sie den DC-Sicherheitsschalter auf OFF (AUS).
4. Schalten Sie den Haupt-AC-Schalter auf OFF (AUS).
5. Entfernen Sie die DCD-Abdeckung, um zu überprüfen, ob die Spannung auf ein sicheres Niveau gesunken ist.
6. Entfernen Sie die vordere Abdeckung des Wechselrichters.

HINWEIS
Wir empfehlen Ihnen, die DCD-Abdeckung zu entfernen, um zu überprüfen, ob der Wechselrichter ein sicheres Spannungsniveau erreicht hat, bevor Sie die Wechselrichterabdeckung entfernen.

7. Überprüfen Sie mit einem Voltmeter, ob keine Spannung an den AC-Klemmen des Wechselrichters anliegt.

Prüfung auf sichere Spannungen

Bevor Sie Kabel in der DC-Trenneinheit (DCD-Einheit) trennen, müssen Sie auf sichere Spannungen prüfen.

• Prüfen Sie an den DC-Klemmen oder im oberen Schrank, um zu bestätigen, dass der Schalter ordnungsgemäß funktioniert und die Strings die korrekte Spannung aufweisen.
• Messen Sie die String-DC-Spannung an den Klemmen des Drehschalters in der DCD-Einheit. Die gemessene DC-Spannung sollte ~1V_DC pro Anzahl der Optimierer in diesem String betragen. Wenn zum Beispiel 20 Power Optimizers in einem String vorhanden sind, muss Ihre Messung 20V ± 0,1V betragen.
• Wenn die gemessene Spannung größer oder kleiner als 1 Volt pro Power Optimizer ist, trennen Sie alle Strings und führen Sie Messungen im Freien (offener Stromkreis) durch, um den String mit der falschen Spannung zu finden.
• Überprüfen Sie den String mit der falschen Spannung, um die Ursache für den Spannungsverlust oder -gewinn zu finden.

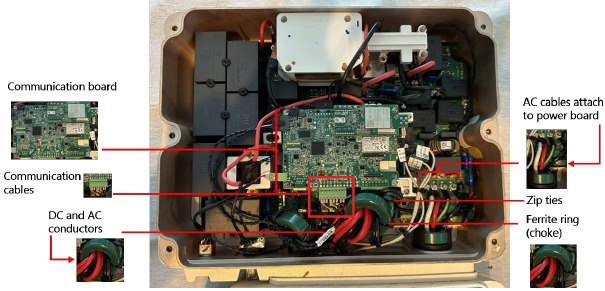

Oberteil der Einheit deinstallieren

1. Trennen Sie die Kabel von der Kommunikationsplatine.
   1. Machen Sie ein Foto der AC- und DC-Kabelanschlüsse an der Leistungsplatine, bevor Sie die Kabel trennen.
   2. Trennen Sie die Kommunikationskabel von der Vorderseite der Kommunikationsplatine.
   3. Trennen Sie das Antennenkabel vom Kommunikationsmodem (falls zutreffend).
   4. Entfernen Sie Kommunikationsgeräte vom ursprünglichen Wechselrichter und legen Sie diese an einem sicheren Ort ab.
2. Entfernen Sie die DC- und AC-Leiter.
   1. Schneiden Sie die Kabelbinder vom Ferritring (Drossel) mit dem Seitenschneider ab.
   2. Entfernen Sie die vier Schrauben mit dem Kreuzschlitzschraubendreher Nr. 1, um die DC-Leiter von der Leistungsplatine zu lösen.

HINWEIS
Die positiven Leiter sind an den beiden linken Klemmen angeschlossen.
Die negativen Leiter sind an den beiden rechten Klemmen angeschlossen.

3. Wickeln Sie die DC-Kabel durch den Ferritring (Drossel) und bewahren Sie den Ring für den neuen Wechselrichter auf.
4. Entfernen Sie die vier Schrauben, mit denen die AC-Leiter an der Leistungsplatine befestigt sind, mit dem Kreuzschlitzschraubendreher Nr. 1. Bewahren Sie die Schrauben auf, um den neuen Wechselrichteraufsatz wieder anzubringen.

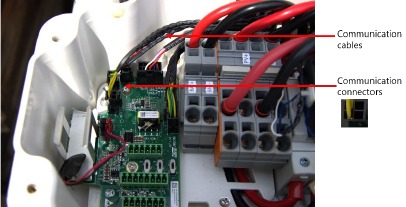

3. Kommunikationsstecker entfernen.

   1. Entfernen Sie den Kommunikationsstecker an der Unterseite des Wechselrichters mit einer Spitzzange.
   2. Achten Sie darauf, den mittleren Teil der Stecker zu fassen, um die Metallklammer zu lösen, die sie festhält.

HINWEIS

• Die positiven Leiter sind an den beiden linken Klemmen angeschlossen.
• Die negativen Leiter sind an den beiden rechten Klemmen angeschlossen.

3. Führen Sie die Kommunikationsstecker zum oberen Teil des Wechselrichters.

4. Oberteil des Wechselrichters abnehmen.
   1. Ziehen Sie die beiden Verriegelungsklammern nach außen, um die obere Hälfte des Wechselrichters von der DCD-Einheit zu lösen.

   2. Entfernen Sie die seismischen Schrauben auf beiden Seiten des Wechselrichters, die ihn an der Wandhalterung befestigen.
   3. Wickeln Sie die DC- und AC-Leiter ab, um die neue Einheit vorzubereiten.

HINWEIS
Wenn eine Kommunikationsantenne mit dem Kühlkörper des Wechselrichters verbunden ist, trennen Sie diese und bewahren Sie sie für die neue Einheit auf.

4. Entfernen Sie vorsichtig das Oberteil des Wechselrichters, während Sie die DC- und AC-Kabel durch die dafür vorgesehene Öffnung führen.

HINWEIS
Bewahren Sie die DC- und AC-Leiter für den neuen Wechselrichteraufsatz auf.

Neues Oberteil der Einheit installieren

Wenn die vorhandene Montagehalterung mit der neuen identisch ist, fahren Sie mit der Montage des neuen Wechselrichters fort.

1. Wechselrichter montieren.
   1. Platzieren Sie den neuen Wechselrichter vorsichtig auf der DCD-Einheit.
   2. Montieren Sie die neue Halterung mit seismischen Schrauben und stellen Sie sicher, dass sie mit der vorhandenen DCD-Einheit übereinstimmt.

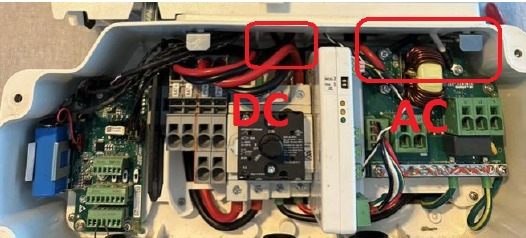

   3. Führen Sie die AC- und DC-Leiter wie folgt durch die dafür vorgesehene Öffnung:

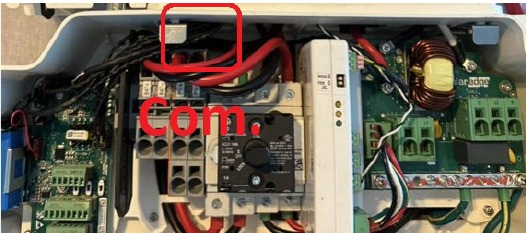

   4. Führen Sie die Kommunikationskabel durch die linke Öffnung im neuen Wechselrichter.

   5. Befestigen Sie die Metallklammern wieder an den Wechselrichter-Montagestiften oben auf der DCD-Einheit, um das Oberteil mit dem Unterteil des Wechselrichters zu verbinden.
2. DC- und AC-Leiter wieder anschließen.

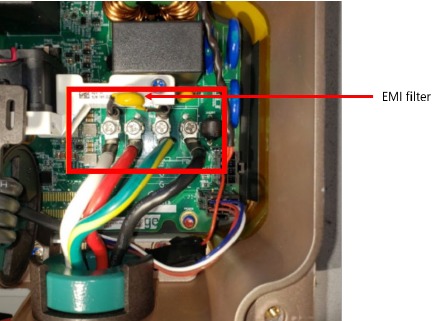

   1. Schließen Sie die AC-Kabel mit einem Kreuzschlitzschraubendreher Nr. 1 an die AC-Klemmen der Leistungsplatine des neuen Wechselrichters an und ziehen Sie sie mit 1,2 Nm oder 10,62 lbf-in fest. Installieren Sie den EMI-Filter zwischen den Neutral- und Erdungsklemmen, wie im Bild unten gezeigt.


Verdrahten Sie die AC-Kabel gemäß der Reihenfolge im obigen Bild. Andernfalls kann es zu Verletzungen oder Schäden kommen.

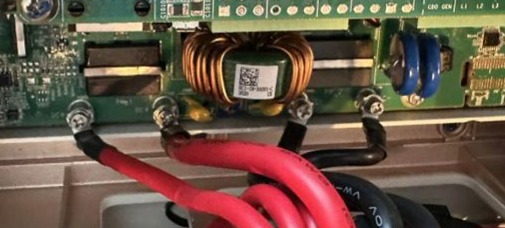

2. Führen Sie die DC-Leiter zweimal durch den Ferritring (Drossel).
3. Befestigen Sie die DC-Leiter an der neuen Leistungsplatine und ziehen Sie sie mit 1,2 Nm oder 10,62 in-lbs fest.
4. Überprüfen Sie, ob die AC- und DC-Kabel korrekt angeschlossen und mit dem richtigen Drehmoment gesichert sind.

5. Überprüfen Sie anhand des Fotos, ob Sie die DC- und AC-Kabelverbindungen korrekt wiederhergestellt haben.

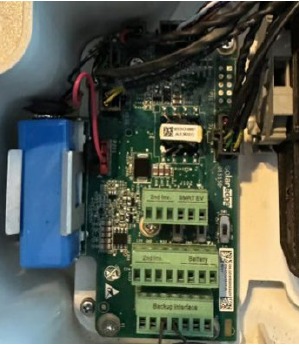

Kommunikationskomponenten wieder installieren

1. Installieren Sie sämtliches Zubehör (Home net card, Cellular modem oder Zigbee module) von der vorherigen Einheit wieder.
2. Schließen Sie alle externen Antennenkabel von der vorherigen Einheit wieder an.
3. Schließen Sie alle Kommunikationsverbindungen zur DCD-Einheit wieder an.

HINWEIS

• Der Stecker muss an seiner vorgesehenen Stelle angeschlossen werden.
• Erzwingen Sie den Anschluss nicht.
• Stellen Sie sicher, dass der Stecker richtig ausgerichtet ist.

Abdeckungen der Einheit wieder anbringen

1. Bringen Sie beide vorderen Abdeckungen des Wechselrichters und der DCD-Einheit wieder an. Installieren Sie neue seismische Schrauben.
2. Ziehen Sie die Abdeckungen mit seismischen Schrauben fest.
3. Notieren Sie die neue Seriennummer für eine spätere Verwendung.

Gerät einschalten

1. Schalten Sie den AC-Hauptschalter auf ON (EIN).
2. Schalten Sie den DCD-Schalter auf ON (EIN).
3. Schalten Sie den P/1/0-Schalter auf ON (0) (EIN (0)).

Nachdem die grüne LED-Anzeige blinkt, fahren Sie mit der Wiederinbetriebnahme des Wechselrichters fort.

Gerät wieder in Betrieb nehmen

Stellen Sie sicher, dass Sie den Wechselrichter mit SetApp koppeln, bevor Sie ihn wieder in Betrieb nehmen.

1. Modbus-Kommunikation hinzufügen.
   1. Öffnen Sie SetApp und scannen Sie den QR-Code, um sich mit dem Wechselrichter zu verbinden. Die Firmware wird automatisch aktualisiert.
   2. Gehen Sie im Main (Haupt-) Menü zu Commissioning (Inbetriebnahme) > Site Communication (Standortkommunikation) > RS485-1 und tippen Sie auf Add Modbus Device (Modbus-Gerät hinzufügen).
   3. Bestätigen Sie Folgendes:
      • Batterieprotokoll ist LG
      • Geräte-ID ist 15

Für Standorte mit zwei Batterien wiederholen Sie Schritt 1 und stellen die Device ID (Geräte-ID) auf 14 ein.

2. Zählereinstellungen validieren.
   Gehen Sie unter Site Communication (Standortkommunikation) zu RS485-1 und validieren Sie Folgendes:
   • Meter 1 (Zähler 1) ist für Systeme mit BUI auf Function Production (Funktion Produktion) eingestellt.
   • Meter 2 (Zähler 2) (nur relevant, wenn ein BUI vorhanden ist) ist auf Export+Import (E+I) (Export+Import (E+I)) eingestellt.
   • Die CT-Nennwerte sind wie folgt:
     • Blaue Stromwandler: 200A
     • Weiße Stromwandler: 225A
     • BUI mit internen Stromwandlern: 200A
3. Test ausführen.
   Gehen Sie im Commissioning (Inbetriebnahme) Menü zu Maintenance (Wartung) > Diagnostics (Diagnose) > Self Tests (Selbsttests) und tippen Sie auf Run Test (Test ausführen).
   Nachdem die Selbsttests bestanden wurden, fahren Sie mit dem nächsten Schritt fort.
4. Betriebsmodus einstellen.
   1. Gehen Sie unter Commissioning (Inbetriebnahme) zu Power Control (Leistungsregelung) > Energy Manager (Energiemanager) > Energy Control (Energiesteuerung) und wählen Sie den Betriebsmodus aus.

HINWEIS
Stellen Sie sicher, dass Sie die vorherigen Einstellungen für den Zähler und die Batterie verwenden.

2. Aktivieren Sie Backup Configuration (Backup-Konfiguration) und wählen Sie dann den vorherigen Backup Reserved (Backup-reserviert)-Wert aus, wenn ein BUI am Standort vorhanden ist.
3. Gehen Sie unter Commissioning (Inbetriebnahme) zu Status und Folgendem:
   • Status: ProductionS
   • OK: Server Connected (LAN) (Server verbunden (LAN))

Nach Abschluss des Inbetriebnahmevorgangs bestätigen Sie, dass der neue Wechselrichter unter dem Standort in der Monitoring-Plattform registriert ist.
Senden Sie das alte Wechselrichteroberteil mit dem beigefügten Versandetikett an SolarEdge zurück. Bei Problemen wenden Sie sich bitte an den SolarEdge-Support.

Um das Video „Oberteil ersetzen: SolarEdge Home Hub Wechselrichter“ anzusehen, scannen Sie den QR-Code:
