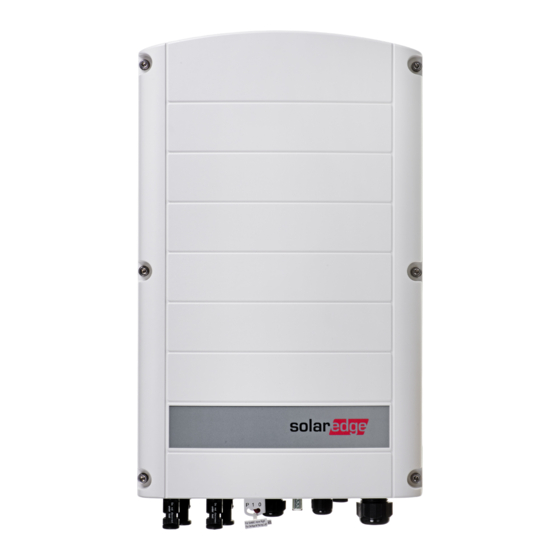

SolarEdge SE7k Handbuch
  1. Anleitungen
  2. Marken
  3. SolarEdge Anleitungen
  4. Wechselrichter
  5. SE7k
  6. Handbuch

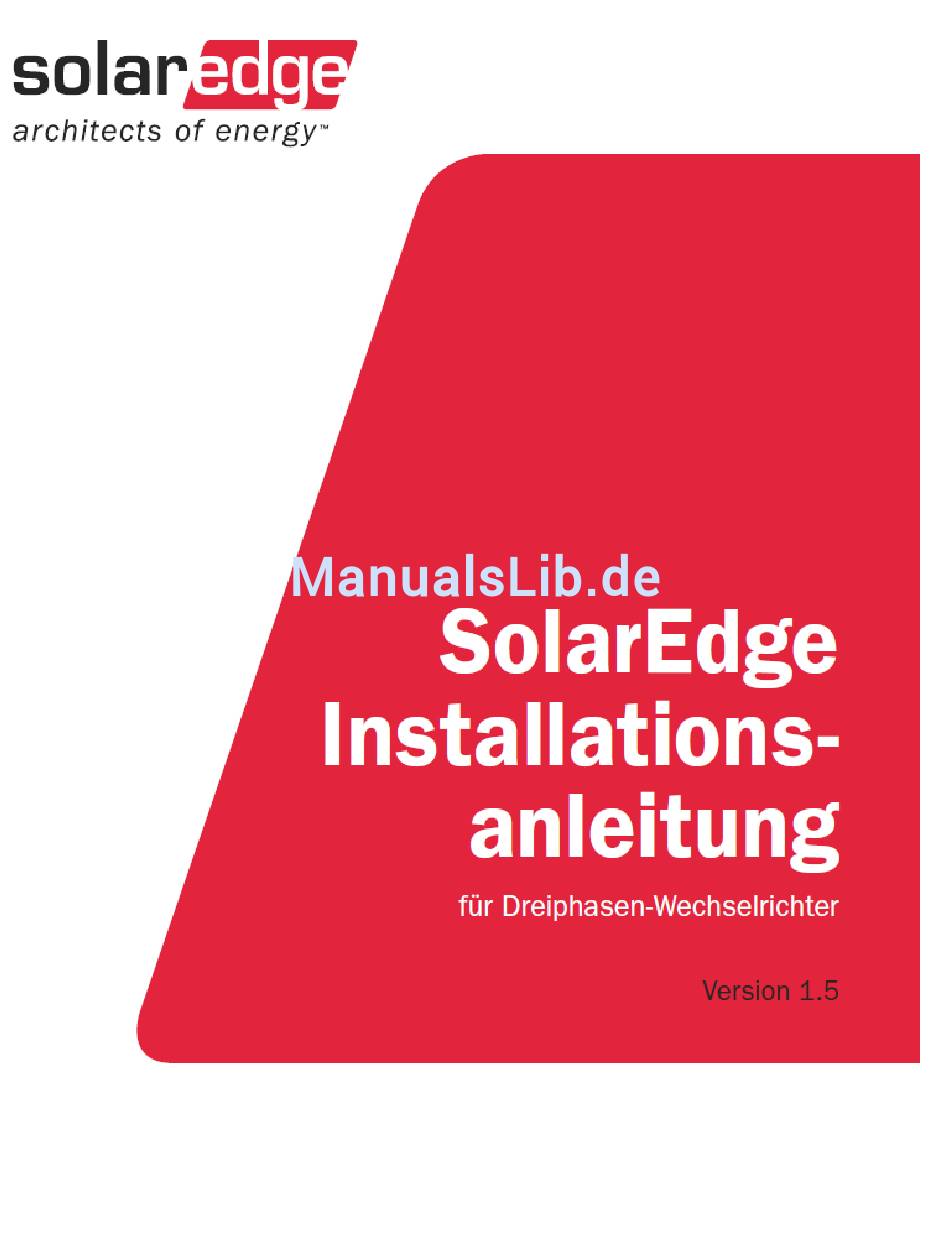

SolarEdge SE7k Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SolarEdge SE7k

Inhaltszusammenfassung für SolarEdge SE7k

  • Seite 2: Anmerkungen Zum Handbuch

    Wartungsarbeiter und Integratoren von Photovoltaik-Systemen (PV-Systemen), die für Installations- und Anschlussarbeiten an SolarEdge Energiegewinnungssystemen autorisiert sind. In diesem Handbuch wird der Prozess zum Installieren von SolarEdge Leistungsoptimierern und den Dreiphasen-Wechselrichtern von SolarEdge beschrieben. Das Handbuch geht nicht auf die Installation der PV-Module ein.
  • Seite 3 Anhang B: Technische Spezifikationen, Seite 101, enthält die technischen Spezifikationen der SolarEdge Systemkomponenten.  Anhang C: Mechanische Spezifikationen der Leistungsoptimierer, Seite 107, führt die mechanischen Spezifikationen der SolarEdge Leistungsoptimierer auf. Zusatzdokumentation Den folgenden Ausführungen können Sie entnehmen, wo Sie auf zusätzliche Informationen und Handbücher Zugriff erhalten.

  • Seite 4: Haftungsausschluss

    SolarEdge vorgesehen. SolarEdge ist der Überzeugung, dass die in diesem Dokument aufbereiteten Informationen präzise und zuverlässig sind. SolarEdge übernimmt aber keine Haftung für die Verwendung dieses Materials. SolarEdge behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dem Material vorzunehmen. Die aktuellste Version dieses Handbuches finden Sie auf der Webseite von SolarEdge (www.solaredge.com).
  • Seite 5 Wichtiger Hinweis SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 6: Inhaltsverzeichnis

    Bedienungsanleitung und Sicherheitshinweise ............9 Kundendienst und Kontakt ................... 11 Kapitel 1, Vorstellung des Systems zur Energiegewinnung von SolarEdge ....................13 Was ist das System zur Energiegewinnung von SolarEdge? ......13 SolarEdge Leistungsoptimierer ..................13 Dreiphasen-Wechselrichter .................... 15 SolarEdge Monitoring Portal ..................16 Installations-Workflow ..................
  • Seite 7 LCD-Bildschirm und Bedientasten des Wechselrichters ..........78 Konfigurieren des Wechselrichters unter Verwendung des LCD-Bildschirms und der Bedientasten ....................84 Konfigurationsmenü des Wechselrichters ..............88 Konfigurieren des Wechselrichters unter Verwendung des SolarEdge Konfigurationstools ....................91 Anhang A, Fehler und Fehlerbehebung ..........93...
  • Seite 8 Inhalt SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Anhang B, Technische Spezifikationen ..........101 Dreiphasen-Wechselrichter ................. 101 OP250-LV, OP300-MV und OP400-MV ............... 103 PB250-AOB und PB350-AOB ................104 PB250-TFI und PB350-TFI ................. 105 Anhang C, Mechanische Spezifikationen der Leistungsoptimierer ..107 OP250-LV, OP300-MV und OP400-MV ............108 PB250-AOB and PB350-AOB ................
  • Seite 9 Inhalt SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 10: Bedienungsanleitung Und Sicherheitshinweise

    Bedienungsanleitung und Sicherheitshinweise SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Bedienungsanleitung und Sicherheitshinweise Beachten Sie bei allen Installations-, Test- und Inspektionsarbeiten bitte unbedingt die folgenden Gebrauchs- und Sicherheitsanweisungen. Gefahrensymbole In diesem Dokument werden die folgenden Gefahrensymbole verwendet. Machen Sie sich mit den Symbolen und ihrer Bedeutung vertraut, bevor Sie dieses Gerät installieren oder bedienen.
  • Seite 11 Gleichstromleitungen und einer Wartezeit von 5 Minuten geöffnet werden. GEFAHR! Reparatur- oder Prüfarbeiten unter Spannung dürfen nur durch einen qualifizierten SolarEdge Techniker durchgeführt werden, der mit den Arbeitsvorgängen an diesem Dreiphasen-Wechselrichter vertraut und entsprechend geschult ist. GEFAHR! Dieses Gerät darf nicht durch den Nutzer geöffnet werden. Bei Installations- und Wartungsarbeiten darf es nur durch einen qualifizierten Techniker geöffnet werden.

  • Seite 12: Kundendienst Und Kontakt

     Seriennummer des betroffenen Wechselrichters oder der Leistungsoptimierer.  Die auf der Geräteanzeige des Wechselrichters oder auf dem SolarEdge Monitoring Portal angezeigte Fehlermeldung.  Informationen zur Systemkonfiguration, einschließlich der Modelle und der Anzahl der angeschlossenen Module sowie der Anzahl und Länge der Strings.
  • Seite 13 Kundendienst und Kontakt SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 14: Solaredge

    SolarEdge Was ist das System zur Energiegewinnung von SolarEdge? Das System zur Energiegewinnung von SolarEdge maximiert die Energieausbeute aus PV-Systemen jeder Art und senkt dabei die Durchschnittskosten, die pro Watt anfallen. In den folgenden Abschnitten werden die verschiedenen Komponenten des Systems beschrieben.
  • Seite 15 PV-Modulen verbunden wird. Best.-Nr.: PB250-TFI und PB350-TFI  Lösung für Moduleinbettung (CSI), wird bereits in ein PV-Modul eingebettet geliefert. Um zu entscheiden, welcher Leistungsoptimierer am besten Ihre Anforderungen erfüllt, informieren Sie sich bitte anhand der SolarEdge Datenblätter für Leistungsoptimierer. Montagebohrung Montagebohrung Abbildung 1: Add-On-Box...

  • Seite 16: Dreiphasen-Wechselrichter

    Vorstellung des Systems zur Energiegewinnung von SolarEdge SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Dreiphasen-Wechselrichter Der Dreiphasen-Wechselrichter nimmt eine effiziente Umwandlung des von den PV-Modulen zugeleiteten Gleichstroms in Wechselstrom vor, der in die Verteilung der Anlage und von dort aus in das Versorgungsnetz eingespeist werden kann.

  • Seite 17: Solaredge Monitoring Portal

    Performance einer oder mehrerer SolarEdge Photovoltaikanlagen überwachen. Es liefert Ihnen genaue aktuelle und historische Daten zur Leistung jedes individuellen PV-Moduls und für das System insgesamt. HINWEIS: Weitere Informationen zu dieser Option können Sie der SolarEdge Monitoring Portal Bedienungsanleitung entnehmen.

  • Seite 18: Installations-Workflow

    SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Installations-Workflow Die folgenden Ausführungen bieten Ihnen einen Überblick über den Workflow für die Installation und das Einrichten einer neuen SolarEdge Anlage. Der Großteil des Vorganges trifft auch für die Installation zusätzlicher Komponenten in eine bestehende SolarEdge Anlage zu.

  • Seite 19: Transport Und Lagerung

    Lagern Sie den Wechselrichter an einem trockenen Ort bei einer Umgebungstemperatur zwischen -25 °C und +60 °C. Geräteliste Für die Installation des SolarEdge Systems können normale Standardwerkzeuge verwendet werden. Es wird empfohlen, bei der Installation eines SolarEdge Systems die folgenden Ausrüstungsgegenstände bereit zu halten:...
  • Seite 20 Vorstellung des Systems zur Energiegewinnung von SolarEdge SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5  Voltmeter Für die Installation der Kommunikationslösung benötigen Sie gegebenenfalls die folgenden Artikel:  Für Ethernet:  RJ45-Stecker  CAT5 Twisted-Pair-Ethernetkabel  RJ45-Crimpzange  Für RS485: ...
  • Seite 21 Vorstellung des Systems zur Energiegewinnung von SolarEdge SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 22: Kapitel 2, Installieren Des Leistungsoptimierers

    Kapitel 2 Installieren des Leistungsoptimierers Anwendungshinweise und Warnhinweise Beachten Sie bei der Installation der SolarEdge Leistungsoptimierer die folgenden Hinweise und Warnungen: HINWEIS: Der Leistungsoptimierer ist wasserdicht und benötigt keine Schutzabdeckung. Der Leistungsoptimierer kann beliebig ausgerichtet montiert werden, ohne dass eine bestimmte Seite nach oben zeigen muss.
  • Seite 23  Tyco Keyed Connector  Huber Suhner Raddox So stellen Sie sicher, dass die SolarEdge Leistungsoptimierer mit den Modulen, mit denen sie verbunden werden sollen, kompatibel sind:  Verwenden Sie identische Anschlüsse desselben Herstellers oder vom gleichen Typ sowohl an den Leistungsoptimierern als auch an den Modulen, oder ...

  • Seite 24: Schritt 1: Montieren Der Leistungsoptimierer

    Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Schritt 1: Montieren der Leistungsoptimierer HINWEIS: Wenn Sie Module mit eingebetteten Leistungsoptimierern installieren, springen Sie zu Schritt 3: Leistungsoptimierer zu Strings verbinden auf Seite 28.  Legen Sie den Montageort für jeden Leistungsoptimierer fest. Der Leistungsoptimierer sollte an einem Ort montiert werden, an dem er sicher durch beide Montagebohrungen befestigt werden kann.

  • Seite 25: Schritt 2: Anschließen Aller Pv-Module An Einen Leistungsoptimierer

    Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Schritt 2: Anschließen aller PV- Module an einen Leistungsoptimierer OP250-LV, OP300-MV und OP400-MV Diese Leistungsoptimierer werden über Ihre beiden Eingänge (plus und minus) mit einem einzelnen PV-Modul verbunden. Eingang Eingang Ausgang...

  • Seite 26: Pb250-Aob Und Pb350-Aob

    Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 PB250-AOB und PB350-AOB Diese Leistungsoptimierer werden über Ihre beiden Eingänge (plus und minus) mit einem einzelnen PV-Modul verbunden. Eingang Eingang Ausgang Ausgang Abbildung 4: PB250-AOB und PB350-AOB Im Folgenden werden die Abstände angezeigt, die um den Leistungsoptimierer herum eingehalten werden müssen.

  • Seite 27: Pb250-Tfi Und Pb350-Tfi

    Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Im Folgenden werden die Abstände angezeigt, die oberhalb und unterhalb des Leistungsoptimierers eingehalten werden müssen. 2.5 cm (1") 2.5 cm (1") Abbildung 6: Abstand – Seitenansicht PB250-TFI und PB350-TFI An diese Leistungsoptimierer können bis zu vier PV-Module angeschlossen werden.

  • Seite 28: Anschliessen Der Leistungsoptimierer

    Die Leistungsoptimierer ist mit einem Verpolungsschutz ausgestattet. Trotzdem müssen Sie die korrekte Polung durch Überprüfen der Polung des PV-Moduls mit einem Voltmeter absichern. Einige Modulhersteller legen möglicherweise eine Polung an ihren Steckverbindungen an, die von der Polung der SolarEdge Anschlüsse abweicht. ...

  • Seite 29: Schritt 3: Leistungsoptimierer Zu Strings Verbinden

    Notieren Sie während der Installation unbedingt die Seriennummern der Leistungsoptimierer, weil Sie diese Informationen später bei der Funktionsprüfung benötigen. Sie können das SolarEdge Monitoring Portal nutzen, um, wie im Abschnitt Schritt 4: Melden und Überwachen der Anlagedaten auf Seite 54 beschrieben, auf die Daten Ihrer SolarEdge Anlage zuzugreifen.

  • Seite 30: Zusammenschließen Von Strings

    Notieren Sie während der Installation unbedingt die Seriennummern der Leistungsoptimierer, weil Sie diese Informationen später bei der Funktionsprüfung benötigen. Sie können das SolarEdge Monitoring Portal nutzen, um, wie im Abschnitt Schritt 4: Melden und Überwachen der Anlagedaten auf Seite 54 beschrieben, auf die Daten Ihrer SolarEdge Anlage zuzugreifen.

  • Seite 31: Überprüfen Des Ordnungsgemäßen Anschlusses Der Leistungsoptimierer

    Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Überprüfen des ordnungsgemäßen Anschlusses der Leistungsoptimierer ► Überprüfen des ordnungsgemäßen Anschlusses der Leistungsoptimierer:  Sorgen Sie dafür, dass die PV-Module während dieses Arbeitsablaufes der Sonneneinstrahlung ausgesetzt sind. Andernfalls schalten sich die Leistungsoptimierer möglicherweise ab.
  • Seite 32 Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ACHTUNG: Wenn die gemessene Spannung zu hoch ausfällt, kann es sein, dass am System keine Sicherheitsspannung anliegt. GEHEN SIE MIT GROSSER VORSICHT VOR!! Bitte beachten Sie, dass eine Abweichung von 2 V an einem String voller Länge als normal zu betrachten ist.
  • Seite 33 Installieren des Leistungsoptimierers SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 34: Kapitel 3, Installieren Des Wechselrichters

    Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Kapitel 3 Installieren des Wechselrichters Der Dreiphasen-Wechselrichter kann entweder vor oder nach der Installation der PV-Module und der Leistungsoptimierer installiert werden. Identifizieren des Wechselrichters Dem Aufkleber an der Seite des Wechselrichters können Sie seine Seriennummer und elektrische Auslegung einschließlich der maximalen...

  • Seite 35: Auswahl Des Montageorts

    Die Seriennummer des Wechselrichters ist außerdem auf der beigelegten Garantiekarte aufgeführt. Bitte halten Sie diese Seriennummer bereit, wenn Sie Kontakt zum SolarEdge Kundendienst aufnehmen. Die Seriennummer wird auch gebraucht, wenn Sie die Einrichtung einer neuen Anlage im SolarEdge Monitoring Portal beantragen.

  • Seite 36: Montage Des Wechselrichters

    Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 20 cm (8") 10 cm (4") 10 cm (4") 30 cm (12") Abbildung 8: Freiräume um das Gehäuse Montage des Wechselrichters ACHTUNG: Sie sollten unbedingt die vorangehenden Abschnitte dieses Kapitels gelesen haben, bevor Sie mit dem unten beschriebenen Montagevorgang beginnen.
  • Seite 37 Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ► Montage des Dreiphasen-Wechselrichters: 1 Befestigen Sie die Halterung an einer Wand oder einem Pfosten:  Die U-förmigen Aussparungen der Halterung sollten dabei wie abgebildet nach oben gerichtet sein: Abbildung 9: Anordnung der U-förmigen Aussparungen an der Halterung ...
  • Seite 38 Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 3 Hängen Sie den Wechselrichter mit Hilfe der Schrauben an dessen Oberseite wie unten dargestellt in die Halterung ein: Abbildung 10: Einhängen des Wechselrichters in die Halterung ACHTUNG: Stellen Sie die Anschlüsse an der Unterseite des Wechselrichters zu keiner Zeit auf dem Boden ab, damit sie nicht beschädigt werden.

  • Seite 39: Anschließen Des Wechselrichters

    SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Anschließen des Wechselrichters Überblick über das Anschließen des Wechselrichters Der SolarEdge Wechselrichter kann vor Ort für die Funktion in einem Wechselstromnetz konfiguriert werden, einschließlich der Wechselspannung und Wechselstromfrequenz. Wenn die Standardeinstellungen des Wechselrichters nicht zum Land passen, in dem die Anlage in Betrieb genommen wird, können Sie sich auf Seite 88...

  • Seite 40: Anschließen Des Dreiphasen-Wechselrichters

    Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 GEFAHR! Weitere Informationen zur Verdrahtung entnehmen Sie bitte dem Anwendungshinweis SolarEdge Empfehlungen zur AC-Verdrahtung, den Sie auf der Webseite von SolarEdge finden. GEFAHR! Sie sollten außerdem die technischen Spezifikationen in Anhang B: Technische Spezifikationen auf Seite 101 lesen.
  • Seite 41 Verwaltungstätigkeiten oder für ein externes Modem, das die Verbindung zum SolarEdge Monitoring Portal herstellt. Eine Beschreibung, wie Sie diese Kommunikationslösung zum SolarEdge Monitoring Server einrichten, entnehmen Sie bitte dem Abschnitt Anlegen einer RS232 (UART)-Verbindung auf Seite 66. Weitere Informationen zu den Überwachungsmöglichkeiten können Sie der SolarEdge Monitoring Portal Bedienungsanleitung entnehmen.

  • Seite 42: Öffnen Der Abdeckung

    Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5  AC-Ausgang: Außendurchmesser des AC-Kabels: M25 (13 mm – 18 mm Durchmesser). Als AC-Leiter (Leiter, Neutralleiter und Schutzleiter) müssen Kupferleitungen mit einem Querschnitt von 8 – 16 mm verwendet werden. ...
  • Seite 43 Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 6 Anschließen der AC-Leiter: Entfernen Sie die Isolierung von den fünf Leitern des AC-Kabels wie hier dargestellt:  Leiter 1 (L)  Leiter 2 (L)  Leiter 3 (L)  Neutralleiter (N) ...
  • Seite 44 Parallelschaltung in einem externen Verteiler verbunden werden, bevor sie mit einer gemeinsamen DC-Leitung an den Wechselrichter angeschlossen werden. ANMERKUNG: Dank der SolarEdge Architektur dürfen parallelgeschaltete Strings unterschiedlich lang sein und müssen dementsprechend nicht mit einer gleichen Anzahl von Leistungsoptimierern verbunden sein.

  • Seite 45: Abschluss Der Installation Des Dreiphasen-Wechselrichters

    Konfigurieren des Wechselrichters unter Verwendung der LCD-Anzeige und der Bedientasten auf Seite 84 entnehmen. Wenn Sie vorhaben, über das SolarEdge Monitoring Portal auf Daten der SolarEdge Anlage zuzugreifen, müssen Sie möglicherweise noch die Verbindung für die passende Kommunikationslösung herstellen. Das Verbinden des Wechselrichters mit dem SolarEdge Monitoring Server über...

  • Seite 46: Schließen Der Abdeckung

    Reihenfolge entnehmen Sie bitte der folgenden Abbildung: Abbildung 16: Anziehen der Schrauben Fehlerstromschutzschalter WICHTIGES SICHERHEITSMERKMAL: Sämtliche SolarEdge Wechselrichter sind mit einem zugelassenen internen Fehlerstromschutzschalter (RCD) ausgestattet, um Schutz vor Stromschlägen oder Bränden infolge von Fehlfunktionen im PV-Array, der Verdrahtung oder im Wechselrichter zu gewährleisten.
  • Seite 47 Installieren des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Bei Installationen, für die durch die lokal gültigen Stromsicherheitsnormen ein RCD mit niedrigerem Auslösestrom gefordert wird, kann möglicherweise der Entladestrom den RCD auslösen. Dieses Problem lässt sich durch die folgenden Maßnahmen umgehen: 1 Die Auswahl des passenden RCD ist wichtig, um den ordentlichen Betrieb der Anlage zu gewährleisten.

  • Seite 48: Kapitel 4, Inbetriebnahme Der Anlage

    Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Kapitel 4 Inbetriebnahme der Anlage Inbetriebnahme – Arbeitsablauf Der folgende Workflow beschreibt, wie das System aktiviert wird, die installierten Geräte in Betrieb genommen werden und die ordnungsgemäße Funktion des Systems geprüft wird.

  • Seite 49: Schritt 1: Aktivieren Des Systems

    Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Schritt 1: Aktivieren des Systems In diesem Abschnitt wird beschrieben, wie Sie die ersten Aktivierungsschritte am SolarEdge System vornehmen. Diese Schritte werden nach abgeschlossener Installation des Wechselrichters und der Leistungsoptimierer, und nachdem die Leistungsoptimierer an den Wechselrichter angeschlossen worden sind, durchgeführt...
  • Seite 50 Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 5 Wenn der Wechselrichter mit dem SolarEdge Monitoring Server verbunden wurde, muss die Meldung S_OK angezeigt werden. Damit wird mitgeteilt, dass der Verbindungsaufbau erfolgreich war. 6 Überprüfen Sie, ob die Angabe zu Vac [v] auf dem LCD-Bildschirm die ordnungsgemäße AC-Ausgangsspannung des Versorgungsnetzes in...

  • Seite 51: Schritt 2: Koppeln Der Leistungsoptimierer Mit Dem Wechselrichter

    Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Schritt 2: Koppeln der Leistungsoptimierer mit dem Wechselrichter Nachdem alle Verbindungen hergestellt sind, müssen die Leistungsoptimierer logisch mit ihrem Wechselrichter gekoppelt werden, bevor sie ihre gemeinsame Funktion aufnehmen können. In diesem Schritt wird beschrieben, wie die Leistungsoptimierer mit dem Wechselrichter gekoppelt werden, d.h.
  • Seite 52 Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Der folgende Bildschirminhalt wird angezeigt, um zu signalisieren, dass der Wechselrichter den Kopplungsprozess durchführt und die Leistungsoptimierer dem Wechselrichter zuordnet. K o p p l u n g R e s t z e i t...

  • Seite 53: Schritt 3: Prüfen Des Ordnungsgemäßen Betriebs

    Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Wenn der Wechselrichter nach der ersten Verbindung zum Wechselstromnetz mit der Umwandlungstätigkeit beginnt, bleibt er im Standby-Modus, bis genug Energie generiert worden ist (die LED am Wechselrichter blinkt grün). Die folgende Meldung wird angezeigt, solange der Wechselrichter im Standby-Modus ist: A k t i v i e r u n g .
  • Seite 54 Beachten Sie die Seriennummer auf dem Aufkleber am Wechselrichter und auf der zugehörigen Garantiekarte. Sie benötigen diese Angabe zum Identifizieren des Wechselrichters im SolarEdge Monitoring Portal und zum Einrichten einer neuen Anlage im Portal. Herzlichen Glückwunsch! Ihr SolarEdge Energiegewinnungssystem ist...

  • Seite 55: Schritt 4: Melden Und Überwachen Der Anlagedaten

    SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Schritt 4: Melden und Überwachen der Anlagedaten Über das SolarEdge Monitoring Portal können Sie, wie in der SolarEdge Monitoring Portal Bedienungsanleitung beschrieben, auf Informationen zu SolarEdge Anlagen zugreifen und aktuelle Daten der Anlagen zur Betrachtung in physikalischer oder logischer Darstellung abrufen.
  • Seite 56  genau betrachten, wie die Komponenten untereinander verbunden sind. Um zu ermöglichen, dass im SolarEdge Monitoring Portal die physikalische Anordnung der Strings und Leistungsoptimierer angezeigt wird, können Sie die physikalischen und logischen Plandaten der installierten Leistungsoptimierer per Post, E-Mail oder Fax an SolarEdge übermitteln.

  • Seite 57: Bereitstellen Von Informationen Zur Anlage

    Leistungsoptimierer, weil Sie diese Informationen später bei der Funktionsprüfung benötigen. iPhone Site Mapper (Anlagenerfassungstool) SolarEdge bietet Ihnen ein Anlageerfassungstool für das iPhone an, mit dem Sie Informationen über Ihre Anlage sammeln können. Diese Anwendung leitet Sie beim Fotografieren der Etiketten auf jedem Wechselrichter und Leistungsoptimierer.
  • Seite 58  Physikalische Plandaten: Ergeben eine physikalische Karte (Zeichnung) mit den Standorten aller Leistungsoptimierer der Anlage. Sie sind am einfachsten unter Verwendung der SolarEdge Vorlage für physikalische Lagepläne zur erstellen, die auf der Webseite von SolarEdge erhältlich ist. Die logischen und physikalischen Plandaten können später genutzt werden, um unter Verwendung des SolarEdge Monitoring Portal Probleme zu entdecken und zu beheben.
  • Seite 59 Inbetriebnahme der Anlage SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 60: Kapitel 5, Austausch Und Einfügen Von Systemkomponenten

    Austausch und Einfügen von Systemkomponenten SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Kapitel 5 Austausch und Einfügen von Systemkomponenten Modifizieren einer bestehenden Anlage In diesem Abschnitt wird beschrieben, wie eine bestehende Anlage modifiziert werden kann, die bereits in Betrieb gewesen ist.
  • Seite 61 Austausch und Einfügen von Systemkomponenten SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Gefahr! Wenn Sie die Geräteanzeige des Wechselrichters nicht sehen können oder wenn eine Fehlfunktion auf dem LCD-Bildschirm angezeigt wird, schalten Sie den Wechselstrom zum Wechselrichter ab und lassen Sie fünf Minuten verstreichen, damit sich die Kondensatoren im...

  • Seite 62: Ersetzen Der Lüfter

    Der Wechselrichter ist mit zwei Lüftern ausgestattet, von denen einer von außen zugänglich ist (Lüfter 1) und der andere intern verbaut ist und dementsprechend nur durch einen SolarEdge Techniker ausgetauscht werden kann (Lüfter 2). Abbildung 17: Lüfter 1 des Wechselrichters...
  • Seite 63 Austausch und Einfügen von Systemkomponenten SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ► So tauschen Sie den Lüfter 1 aus: 1 Lösen Sie mit einem Kreuzschlitzschraubendreher die oben abgebildete, einzige Schraube der Lüfterabdeckung. 2 Öffnen Sie die Lüfterklappe. 3 Ziehen Sie wie unten dargestellt den Lüfterklappenstecker ab.

  • Seite 64: Kapitel 6, Einrichten Der Kommunikation

    Einrichten der Kommunikation Datenfluss der Kommunikation Das SolarEdge Monitoring Portal ermöglicht Ihnen, wie in der SolarEdge Monitoring Portal Bedienungsanleitung beschrieben, einen Fernzugriff auf Informationen zu Ihrer SolarEdge Anlage. Damit Überwachungsdaten von der SolarEdge Anlage auf das SolarEdge Monitoring Portal übertragen werden können, muss wie in diesem Kapitel beschrieben eine...

  • Seite 65: Kommunikationsarten

    Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Kommunikationsarten Für die Übertragung der Überwachungsdaten vom Wechselrichter an den SolarEdge Monitoring Server können die folgenden Kommunikationsarten genutzt werden:  RS232 (UART):Seite 66. Diese Kommunikationslösung ist fest in die Wechselrichter integriert. Sie dient der Verbindung zu einem externen, mit einem RS232-Port ausgestattetem Modem.
  • Seite 66 Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Ethernet und RS485 werden an Verbindungsklemmen im Inneren des Wechselrichters angeschlossen. Die Anordnung der Anschlüsse können Sie der folgenden Abbildung entnehmen: Abbildung 19: Steckverbinder für Ethernet und RS485 HINWEIS Mit Ausnahme von RS232 sind die Kommunikationslösungen optional und können...

  • Seite 67: Anlegen Einer Rs232 (Uart)-Verbindung

    Anlegen einer RS232 (UART)- Verbindung Diese Kommunikationslösung ist fest in die Wechselrichter integriert. Darüber können Sie den Wechselrichter über durch SolarEdge gelieferte Modems verbinden. Eine Liste der angebotenen Modemtypen einschließlich GSM- und WLAN-Modems finden Sie auf der SolarEdge Webseite. Jedes Modem wird mit einem eigenen Benutzerhandbuch geliefert.

  • Seite 68: Konfigurieren Der Kommunikation Über Rs232 Zum Solaredge Monitoring Server

    Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ► Konfigurieren der Kommunikation über RS232 zum SolarEdge Monitoring Server: 1 Wählen Sie durch Drücken der Bedienknöpfe den Eintrag 5.1.2 RS232 im Menü Kommunikation Server (5.1), wie im Abschnitt Konfigurieren des Wechselrichters unter Verwendung der LCD- Anzeige und der Bedientasten auf Seite 84 beschrieben.

  • Seite 69: Konfigurieren Der Kommunikation Über Ethernet Zum Solaredge Monitoring Server

    Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ► Konfigurieren der Kommunikation über Ethernet zum SolarEdge Monitoring Server: 1 Öffnen Sie die Abdeckung des Wechselrichters wie im Abschnitt Öffnen der Abdeckung auf Seite 41 beschrieben. 2 Wählen Sie durch Drücken der Bedienknöpfe den Eintrag 5.1.1 LAN im Menü...
  • Seite 70 Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5  Entfernen Sie die Außenhülle des Kabels mithilfe der Crimpzange und legen Sie die Adern frei. Standardkabel haben 8 Adern (4 verdrillte Paare). Für die Ethernet-Verbindung werden 4 Adern (2 verdrillte Paare) verwendet.

  • Seite 71: Anlegen Einer Verbindung Über Rs485-Bus

    Buchse des Ethernet-Hubs oder Routers. Sie können nach Bedarf mehr als einen Wechselrichter an den gleichen oder unterschiedliche Hubs anschließen. Jeder Wechselrichter überträgt seine Überwachungsdaten eigenständig an den SolarEdge Monitoring Server. Alle Verbindungen werden durch den Wechselrichter initiiert, so dass kein Port- Forwarding erforderlich ist.

  • Seite 72: Anschließen Des Rs485-Kommunikationsbusses

    Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 SolarEdge Inverter SolarEdge Inverter SolarEdge Inverter SolarEdge Inverter Master Terminated Terminated ZigBee RS485 RS232 Ethernet ZigBee RS485 RS232 Ethernet ZigBee RS485 RS232 Ethernet ZigBee RS485 RS232 Ethernet Router/Hub Abbildung 24: Beispiel für den Anschluss eines RS485-Busses Alle Wechselrichter müssen gemäß...
  • Seite 73 Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ACHTUNG: Wenn eine geöffnete Kabelverschraubung nicht verwendet wird, müssen Sie sie wieder abdichten. Ansonsten könnte es zu Beeinträchtigungen der Funktion des Wechselrichters kommen. 4 Nach dem Einschieben des Kabels verwenden Sie eine standardmäßige Crimpzange für Telefonleitungen um den Stecker aufzucrimpen.
  • Seite 74 Wechselrichtern in der Kette sollte der Abschlussschalter auf OFF stehen. 9 Bestimmen Sie einen der Wechselrichter als Verbindungspunkt zwischen dem RS485-Bus und dem SolarEdge Monitoring Server. 10 Verbinden Sie den Master wie oben beschrieben entweder über Ethernet (Beschreibung im Abschnitt Konfigurieren der Ethernet (LAN)-Verbindung auf Seite 67) oder über RS232 (Beschreibung im...

  • Seite 75: Prüfen Der Verbindung

    AUS steht. 3 Schalten Sie den Gleichstrom zum Wechselrichter über die Leistungsschalter am Hauptverteiler (falls vorhanden) ein. 4 Warten Sie ab, bis der Wechselrichter die Verbindung zum SolarEdge Monitoring Server aufgebaut hat. Das kann bis zu zwei Minuten dauern.

  • Seite 76: Beheben Von Kommunikationsfehlern

    HINWEIS: Wenn die Meldung S_OK nicht angezeigt wird, führen Sie die folgenden Schritte durch: Überprüfen Sie mit einer anderen (vom SolarEdge Wechselrichter unabhängige) Methode, ob das Netzwerk und das Modem ordnungsgemäß arbeiten. Schließen Sie beispielsweise einen Laptop an das Ethernet- Modem an, und versuchen Sie, eine Internet-Verbindung aufzubauen.
  • Seite 77 Einrichten der Kommunikation SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 4 Überprüfen Sie, ob eine Firewall oder ein anderer Netzwerkfilter die Kommunikation blockiert. 5 Wenn Sie eine ZigBee-Verbindung verwenden und der gewählte Kanal durch Interferenzen gestört wird, wechseln Sie den Kanal.

  • Seite 78: Kapitel 7, Benutzerschnittstelle Des Wechselrichters

    Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Kapitel 7 Benutzerschnittstelle des Wechselrichters LCD-Bildschirm und LEDs des Wechselrichters Auf der Frontseite des Dreiphasen-Wechselrichters befinden sich wie unten abgebildet ein kleiner LCD-Bildschirm und drei LEDs: LEDs LCD-Beleuchtungsschalter Abbildung 27: Dreiphasen-Wechselrichter – Front Neben dem LCD-Bildschirm befinden sich drei LED-Signallampen: ...

  • Seite 79: Lcd-Bildschirm Und Bedientasten Des Wechselrichters

    Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5  Blinkt: Der Wechselrichter befindet sich im Standby-Modus und bereitet die Stromerzeugung vor. Der Wechselrichter bleibt im Standby-Modus, bis eine ausreichend große Leistung aufgebaut ist. Dann wechselt der Wechselrichter automatisch in den Produktionsmodus und produziert Strom.

  • Seite 80: Normalbetrieb

    Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5  Hochfahren des Wechselrichters: Nachdem der Wechselrichter angeschaltet wurde und die Stromproduktion aufgenommen hat, wird auf dem LCD-Bildschirm im Fenster Wechselrichter-Hauptstatus der Status des Wechselrichters unter Angabe der Gesamtspannung und - leistung angezeigt, wie im Abschnitt Bildschirmfenster Wechselrichter- Hauptstatus auf Seite 81 beschrieben.
  • Seite 81 Zugriffsproblem oder ein Koppelungsbedarf vor, um den Sie sich kümmern müssen.  S_OK: Zeigt eine funktionstüchtige Verbindung zum SolarEdge Monitoring Server an, die innerhalb der letzten zwei Minuten bestätigt worden ist. Diese Verbindung ist für die Stromerzeugung nicht erforderlich.
  • Seite 82 HINWEIS: Die Produktionsdaten werden mit Hilfe einer internen Echtzeituhr akkumuliert. Wenn der Wechselrichter mit dem SolarEdge Monitoring Server verbunden ist, stellt dieser diese Uhr automatisch ein. Wenn das nicht der Fall ist, können Sie die Uhrzeit mit dem SolarEdge Konfigurationstool einstellen.
  • Seite 83 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Bildschirmfenster Telemetrie Nachdem Sie die LCD-Beleuchtungstaste zum Anzeigen des oben beschriebenen Bildschirmfensters gedrückt haben, können Sie sich durch ein erneutes Drücken der Taste das Bildschirmfenster Telemetrie anzeigen lassen. In diesem Bildschirmfenster werden die zuletzt von einem Leistungsoptimierer an den Wechselrichter übermittelten telemetrischen...
  • Seite 84 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Bildschirmfenster Lüfterstatus Nachdem Sie die LCD-Beleuchtungstaste zum Anzeigen des oben beschriebenen Bildschirmfensters gedrückt haben, können Sie sich durch ein erneutes Drücken der Taste das Bildschirmfenster Lüfterstatus anzeigen lassen. In diesem Bildschirmfenster werden Ihnen Informationen über den Funktionsstatus der beiden Lüfter angezeigt:...

  • Seite 85: Konfigurieren Des Wechselrichters Unter Verwendung Des Lcd-Bildschirms Und Der Bedientasten

    Wechselrichter angeschlossen sein, damit dieser bedient werden kann. HINWEIS: Dieser Vorgang kann auch nach Anschließen eines PCs oder Laptops an den RS232-Port des Wechselrichters mit Hilfe des SolarEdge Konfigurationstools durchgeführt werden. Dieses Tool wird im SolarEdge Konfigurationstool Softwarehandbuch beschrieben.
  • Seite 86 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 ► Konfigurieren des Wechselrichters: 1 Stellen Sie sicher, dass der EIN/AUS-Schalter des Wechselrichters auf AUS steht. 2 Drücken Sie einmal die LCD-Beleuchtungstaste, um die Hintergrundbeleuchtung zu aktivieren. GEFAHR! Wenn der Wechselrichter vor dieser Aktion ordnungsgemäß gearbeitet hat, wird...
  • Seite 87 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5  Escape: Geht an den Anfang des gerade eingegebenen Parameters oder in das vorherige Menü zurück.  Hoch (1): Geht um einen Schritt in den Menüoptionen nach oben.  Runter (2): Geht um einen Schritt in den Menüoptionen nach unten.
  • Seite 88 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Die folgende Abbildung zeigt die hierarchische Baumstruktur des Menüs: L a n d < G E R > S p r a c h e < d e > T e m p e r a t u r <...

  • Seite 89: Konfigurationsmenü Des Wechselrichters

    Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Jeder Menüeintrag wird im Folgenden beschrieben. Verwenden Sie die Tasten Hoch und Runter im Inneren des Wechselrichters, um das Sternchen (*) zum gewünschten Menüeintrag zu bewegen, und drücken Sie dann Eingabe, um die Auswahl zu bestätigen.
  • Seite 90 Wechselrichter angebrachten Nummer identisch sein sollte. Weitere Details können Sie dem Abschnitt Identifizieren des Wechselrichters auf Seite 33 entnehmen.  Die anderen drei Zahlen zeigen die Firmwareversionen der verschiedenen Prozessoren an. HINWEIS: Halten Sie bitte diese Nummern bereit, wenn Sie Kontakt zum SolarEdge Kundendienst aufnehmen.
  • Seite 91 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 5 Wählen Sie den Eintrag 5. Kommunikation, um die für die Kommunikation des Wechselrichters mit dem SolarEdge Monitoring Server verwendete Kommunikationslösung festzulegen und zu konfigurieren. * 1 . S e r v e r <...

  • Seite 92: Konfigurieren Des Wechselrichters Unter Verwendung Des Solaredge Konfigurationstools

     Verwenden der LCD-Anzeige, wie in diesem Handbuch beschrieben.  Verwenden des SolarEdge Konfigurationstools, das Ihnen ein Windows-GUI bietet. Schließen Sie dazu einen Computer oder Laptop über den RS232-Anschluss an den Wechselrichter an. Dieses Tool eröffnet Ihnen einige über die LCD-Bildschirmbedienung nicht zugängliche Optionen, wie beispielsweise das Aktivieren eines...
  • Seite 93 Benutzerschnittstelle des Wechselrichters SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 94: Anhang A, Fehler Und Fehlerbehebung

    Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Anhang A Fehler und Fehlerbehebung Über diesen Anhang Auf dem LCD-Bildschirm des Wechselrichters wird beim Auftreten eines Fehlers eine Fehlermeldung angezeigt. In diesem Anhang finden Sie eine Liste der Fehlermeldungen, die möglicherweise auf dem LCD-Display angezeigt werden, mit einer...
  • Seite 95 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 In der folgenden Tabelle werden die am Wechselrichter angezeigten Fehlermeldungen und die dazugehörigen Schritte zur Fehlerbehebung aufgeführt. Fehlernu Bildschirmmeldu Beschreibung Fehlerbehebung mmer AC-Stromstoß Die interne Hardware zur Wenn der Fehler dauerhaft ist: ...
  • Seite 96 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Fehlernu Bildschirmmeldu Beschreibung Fehlerbehebung mmer AC-Stromstoß Wechselstromspitze. Die interne Wenn der Fehler dauerhaft ist:  Hardware zur Überprüfen Sie die AC-Anschlüsse am Wechselstrommessung hat einen Wechselrichter. extrem hohen Ausgangsstrom  Erkundigen Sie sich beim Netzbetreiber, ob sich entdeckt.
  • Seite 97 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Fehlernu Bildschirmmeldu Beschreibung Fehlerbehebung mmer DC-Spannung zu DC-Überspannung. Die Normalerweise sollte das SolarEdge System hoch DC-Eingangsspannung DC-Überspannungen eliminieren. Wenn eine überschreitet den maximal DC-Überspannung entdeckt wird, schaltet der zulässigen Wert. Wechselrichter die Leistungsoptimierer aus und startet sich selbst neu.
  • Seite 98 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Fehlernu Bildschirmmeldu Beschreibung Fehlerbehebung mmer Isolationsfehler Fehler in der PV-Isolierung. Der Wenn das Problem andauert:  Wechselrichter hat entdeckt, dass Überprüfen Sie das PV-System auf Probleme an der PV-Solargenerator nicht der Isolierung und auf Erdschluss.
  • Seite 99 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Fehlernu Bildschirmmeldu Beschreibung Fehlerbehebung mmer  Holen Sie den Rat des Netzbetreibers ein. AC-Spannung zu Die Netzspannung liegt unter dem  niedrig für dieses Land zulässigen Wenn Sie durch die örtlichen Behörden dazu Grenzwert.
  • Seite 100 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Fehlernu Bildschirmmeldu Beschreibung Fehlerbehebung mmer AC-Spannung zu Die Netzspannung liegt unter Gehen Sie wie beim Fehler Nr. 32 vor. niedrig dem zulässigen Grenzwert. Die Prüfung auf diesen Fehler wird nur in den USA durchgeführt.
  • Seite 101 Fehler und Fehlerbehebung SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Leerseite für den beidseitigen Druck...

  • Seite 102: Anhang B, Technische Spezifikationen

    Technische Spezifikationen SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Anhang B Technische Spezifikationen Über diesen Anhang Die Tabelle in diesem Anhang führt die technischen Spezifikationen der SolarEdge Systemkomponenten auf. Dreiphasen-Wechselrichter SE7k SE8k SE9k SE10k SE12,5k Ausgang AC-Nennleistung 7000 8000 9000 10000...
  • Seite 103 Technische Spezifikationen SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 SE7k SE8k SE9k SE10k SE12,5k Eingang Empfohlene maximale DC-Leistung (Modul STC) 7700 8800 9900 11000 13000 Transformerlos, ungeerdet Maximale Eingangsspannung (DC) Nominelle DC-Eingangsspannung (DC) Maximaler Eingangsstrom 15.5 18.5 (DC) Verpolungsschutz 600 kΩ Sensitivität...

  • Seite 104: Op250-Lv, Op300-Mv Und Op400-Mv

    Technische Spezifikationen SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 OP250-LV, OP300-MV und OP400-MV OP250-LV OP300-MV/OP400-MV Eingang DC-Nenneingangsleistung 300/400 Absolute maximale Eingangsspannung V (DC) 5 – 55 5 – 75 MPPT-Betriebsbereich V (DC) Maximaler Eingangsstrom A (DC) Verpolungsschutz Maximaler Wirkungsgrad 99.5 Europäischer Wirkungsgrad (gewichtet) 98.8...

  • Seite 105: Pb250-Aob Und Pb350-Aob

    Technische Spezifikationen SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 OP250-LV OP300-MV/OP400-MV Anlagenspezifikationen Abmessungen (BxLxH) 120 x 130 x3 7 / 4,72 x 5,11 x 1,45 mm / in Gewicht 450 / 1.0 g / lb Maximale Anlagenhöhe 2,000 m Ausgang PV-Kabel 0,95 m / 3' lang ;...

  • Seite 106: Pb250-Tfi Und Pb350-Tfi

    Technische Spezifikationen SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Auslegung des PV-Systems Stringbegrenzungen – EU, einphasiges System 8 – 25 Module Stringbegrenzungen – EU, dreiphasiges System 16 – 50 Module Stringbegrenzungen – USA 8 – 25 Module Parallele Strings unterschiedlicher Länge und Ausrichtung Normenkonformität...
  • Seite 107 Technische Spezifikationen SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 Nächtliche Leistungsaufnahme Ausgang im Betrieb (Wechselrichter im Betrieb) Maximalstrom am Ausgang 5 – 60 Ausgangsbetriebsspannung Maximale zulässige Stringspannung (durch Wechselrichter geregelt) – US und EU einphasig Maximale zulässige Stringspannung (durch 1000 Wechselrichter geregelt) – EU dreiphasig...

  • Seite 108: Anhang C, Mechanische Spezifikationen Der Leistungsoptimierer

    SolarEdge Leistungsoptimierer. Verwenden Sie Schrauben M8, um die Leistungsoptimierer-Einheiten an den Trägern zu befestigen. HINWEIS SolarEdge liefert keine Bolzen, Muttern und Unterlegscheiben, weil bei diesen in Abhängigkeit der Träger unterschiedliche Anforderungen im Hinblick auf Größen und Längen bestehen. ACHTUNG: Bei einer Installation direkt am Modul oder am Modulrahmen erkundigen Sie sich bitte im Vorfeld bei dem Modulhersteller nach geeigneten Stellen für die Montage...

  • Seite 109: Op250-Lv, Op300-Mv Und Op400-Mv

    Mechanische Spezifikationen der Leistungsoptimierer SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 OP250-LV, OP300-MV und OP400-MV Leistungsoptimierer Der folgenden Abbildung können Sie die mechanischen Spezifikationen der OP250-LV, OP300-MV und OP400-MV Leistungsoptimierer entnehmen: Abbildung 30: Mechanische Spezifikationen der Leistungsoptimierer...

  • Seite 110: Pb250-Aob And Pb350-Aob

    Mechanische Spezifikationen der Leistungsoptimierer SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 PB250-AOB und PB350-AOB Leistungsoptimierer Der folgenden Abbildung können Sie die mechanischen Spezifikationen der PB250-AOB und PB350-AOB Leistungsoptimierer entnehmen: Abbildung 31: Mechanische Spezifikationen der PB250-AOB und PB350-AOB Leistungsoptimierer...

  • Seite 111: Pb250-Tfi Und Pb350-Tfi

    Mechanische Spezifikationen der Leistungsoptimierer SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5 PB250-TFI und PB350-TFI Leistungsoptimierer Der folgenden Abbildung können Sie die mechanischen Spezifikationen der PB250-TFI und PB350-TFI Leistungsoptimierer entnehmen: Abbildung 32: Mechanische Spezifikationen der PB250-TFI und PB350-TFI Leistungsoptimierer...
