1. Legen Sie die Position für den Wechselrichter an einer Wand, einem Ständerwerk oder einer Stange
fest. Ermöglichen Sie die Abfuhr von Wärme, indem Sie die folgenden Mindestabstände zwischen dem
Wechselrichter und anderen Objekten einhalten:
Bei Montage eines einzelnen Wechselrichters:
l
20 cm zur Oberseite des Wechselrichters.
o
Mindestens 10 cm zur Unterseite des Wechselrichters.
o
10 cm zur rechten und linken Seite des Wechselrichters.
o
Bei Montage von mehreren Wechselrichtern:
l
Wenn Sie Wechselrichter übereinander positionieren, lassen Sie zwischen ihnen mindestens 40
o
cm (16") frei.
2. Die Wechselrichterhalterungen werden an den bezeichneten Kühlkörperlamellen angebracht, die für
die Wandmontage konzipiert sind. Für eine Montage an einer Stange nehmen Sie die beiden
Halterungen ab und bringen Sie sie an der mittleren Kühlkörperlamelle an, eine unter der anderen
(ziehen Sie sie nicht zu fest an, damit die Höhe der Halterung noch angepasst werden kann).
3. Positionieren Sie die Wandmontagehalterungen an der Wand/Stange und markieren Sie die
Bohrlöcher (für die Abmessungen des Wechselrichters und der Montagehalterungen siehe
Mechanische Spezifikationen auf Seite 61.
4. Bohren Sie die Löcher und setzen Sie die Halterung ein. Überprüfen Sie, ob die Halterung fest an der
Montagefläche angebracht ist.
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0

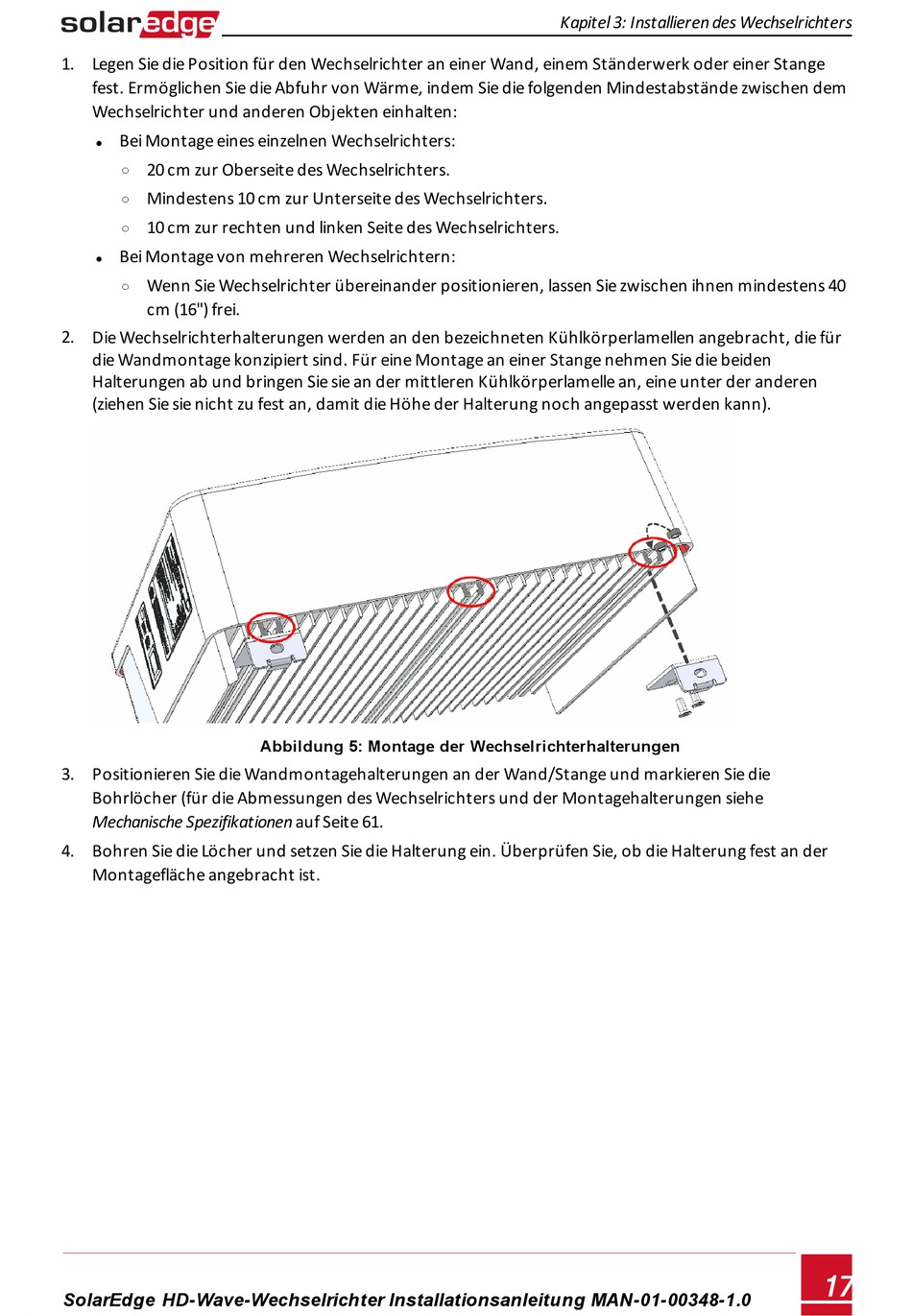

Abbildung 5: Montage der Wechselrichterhalterungen
