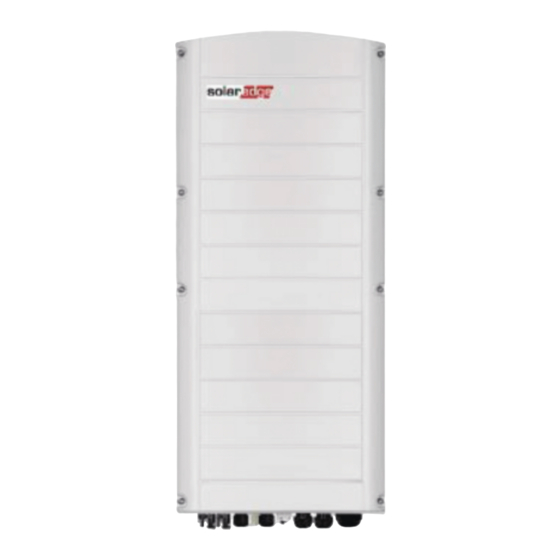

- Seite 1 Installationsanleitung StorEdge Dreiphasen- Wechselrichter mit SetApp-Konfiguration Für Europa und den asiatisch-pazifischen Raum Version 1.1...
-
Seite 2: Haftungsausschluss
Nach bestem Wissen wird angenommen, dass alle in diesem Dokument aufgeführten Angaben, Informationen und Daten zuverlässig und genau sind. SolarEdge übernimmt jedoch keine Haftung für die Verwendung dieses Materials. SolarEdge behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dem Material vorzunehmen. - Seite 3 Wenden Sie sich an einen Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Sämtliche vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 4: Inhaltsverzeichnis
Schritt 1: Aktivierung der Anlage Schritt 2: Inbetriebnahme und Konfiguration der Installation Schritt 3: Überprüfung der sachgemäßen Aktivierung und Inbetriebnahme Konfiguration der Verbindung mit dem Energiezähler Konfiguration der Verbindung mit der Batterie Durchführung eines Batterieselbsttests Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 5 Anhang A: Fehler und Fehlerbehebung Fehler erkennen Fehlerbehebung bei der Kommunikation Fehlerbehebung beim StorEdge Dreiphasen-Wechselrichter Fehlerbehebung bei den Leistungsoptimierern Anhang B: Mechanische Spezifikationen Anhang C: SafeDC™ StorEdge Dreiphasen-Wechselrichter - Technische Daten Kundendienst und Kontaktinformationen Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 6: Revisionssverlauf
Revisionssverlauf 5 Revisionssverlauf Version 1.1 (November 2019) Bearbeitungshistorie Version 1.0 (August 2019) Erste Version dieser Anleitung Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 7: Bedienungs- Und Sicherheitshinweise
Entsorgungsvorschriften gemäß den gesetzlichen Bestimmungen für die Entsorgung von Elektroaltgeräten (Waste Electrical and Electronic Equipment - WEEE Regulations): HINWEIS Entsorgen Sie dieses Produkt entsprechend den örtlichen Vorschriften oder senden Sie es zurück an SolarEdge. WICHTIGES SICHERHEITSHINWEISE BEWAHREN SIE DIESE ANLEITUNG AUF Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 8 Die Worst-Case-Spannung wird wie folgt definiert: Voc,max + (Strang-Länge- 1)*1 V, wobei gilt: Voc,max = Maximum Voc (bei niedrigster Temperatur) des PV-Moduls im String (bei einem String mit mehreren Modulen müssen Sie den Maximalwert verwenden) Stranglänge = Anzahl der Leistungsoptimierer im Strang Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 9 Wechselrichter, die durch einen unsachgemäßen Einbau oder eine unsachgemäße Verwendung eines Sicherheitsschalters/ einer übergeordneten Regeleinheit verursacht werden, der/die nicht mit dem SolarEdge-System kompatibel ist, führt dazu, dass die von SolarEdge gewährte eingeschränkte Produktgarantie ungültig wird. Für weitere Informationen siehe https://www.solaredge.com/sites/default/files/se-inverter- support-of-voltage-sources.pdf.
- Seite 10 Gerät mitgelieferten technischen Daten beschrieben, betrieben werden. HINWEIS Die mit dem Wechselrichter verwendete Batterie muss sämtliche örtlichen Zertifizierungsanforderungen erfüllen. HINWEIS Bezüglich der Außerbetriebnahme der Batterie und ihrer Entsorgung müssen die Herstelleranforderungen und -anweisungen befolgt werden. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 11: Kapitel 1: Übersicht
Kapitel 1: Übersicht Kapitel 1: Übersicht Mit der StorEdge™-Lösung von SolarEdge für das Smart Energy Management kann eine Batterie mit dem Wechselrichter verbunden werden. Der Strom wird in der Batterie gespeichert und kann für verschiedene Anwendungen wie z.B. einen maximierten Eigenverbrauch und für eine Programmierung eines Time- of-Use („Nutzungsdauer“-) Profils verwendet werden. -
Seite 12: Geräteliste Für Die Installation
An Leistungsoptimierer angeschlossene PV-Module sind für die Programmierung des Lade-/Entlade-Profils nicht notwendig. Geräteliste für die Installation Für die Installation des SolarEdge Systems können herkömmliche Werkzeuge und Geräte verwendet werden. Die folgenden Werkzeuge und Geräte werden für die Installation empfohlen: Inbusschlüssel für 5 mm Schrauben für die Abdeckung des Wechselrichters und die Seitenschrauben des Wechselrichters Inbusschlüssel für M5/M6/M8-Schrauben... - Seite 13 Sechsadriges geschirmtes Twisted-Pair Kabel mit einem RJ45-Stecker CAT5/6-Twisted-Pair Ethernet Kabel mit RJ45-Stecker Für den Anschluss der Batterie an den Wechselrichter müssen Kupferkabel mit den folgenden Parametern verwendet werden: Maximale Länge: 5 m Kabeldurchmesser: 35 oder 50 mm Crimp-Werkzeuge Schrumpf-Werkzeuge Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 14: Transport Und Lagerung Des Wechselrichters
Wechselrichtergewicht im Spezifikationsdatenblatt, dieses im Lieferumfang des Wechselrichters enthalten), mit Griffen ausgestattet ist und vollständig geschlossen werden kann. Lagern Sie den Wechselrichter an einem trockenen Ort mit Umgebungstemperaturen von -25°C bis +65°C / -13°F bis 149°F. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 15: Kapitel 2: Installieren Der Leistungsoptimierer Sicherheit
Sie zunächst die Hinweise des Herstellers der Module bezüglich der Montageposition und deren Auswirkungen (sofern zutreffend) auf die Garantie für die Module durch. Bohrlöcher im Modulrahmen müssen gemäß den Anweisungen des Modulherstellers gebohrt werden. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 16: Wichtige Hinweise Zur Installation
Wichtige Hinweise zur Installation Die minimalen und maximalen Stranglängen werden in den Datenblättern des Leistungsoptimierers angegeben. Zur Überprüfung der Strang-Länge nutzen Sie den Designer. Der Designer ist auf der SolarEdge Website unter https://www.solaredge.com/de/products/installer-tools/designer#/ bereitgestellt. Rahmen-montierte Leistungsoptimierer werden direkt auf den Modulrahmen montiert, unabhängig von der Art des Gestells (mit... - Seite 17 Damit sich die Wärme verteilen kann, müssen Sie einen Mindestabstand von 2,5 cm / 1 Zoll zwischen den Leistungsoptimierern und anderen Oberflächen - mit Ausnahme der Seite der Montagehalterung - einhalten. Abbildung 2: Abstand bei Leistungsoptimierern Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 18: Schritt 1: Montage Der Leistungsoptimierer
Muttern, Zahnscheiben (zwischen Montageplatte des Leistungsoptimierers und dem Montagesystem) und Unterlegscheiben oder entsprechendem Befestigungsmaterial (z.B. selbstbohrendem Schrauben) am Montageort an. Wenden Sie ein Drehmoment von 9-10 N*m / 6.5-7 lb*ft an. (1) Gilt nicht für Smart Module. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 19: Schritt 2: Anschluss Eines Pv-Moduls An Einen Leistungsoptimierer
Höchstlängen von Strängen werden in den Datenblättern der Leistungsoptimierer angegeben. Zur Überprüfung der String-Länge nutzen Sie den Designer. 1. Verbinden Sie den Minus (-) Ausgangsanschluss des ersten Leistungsoptimierers im Strang mit dem Plus (+) Ausgangsanschluss des zweiten Leistungsoptimierers des Strangs. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 20: Schritt 4: Überprüfen Des Korrekten Anschlusses Der Leistungsoptimierer
Stellen Sie sicher, dass die PV-Module während dieses Vorgangs dem Sonnenlicht ausgesetzt sind. Die Leistungsoptimierer schalten sich nur dann ein, wenn das PV- Modul mindestens 2 Watt liefert. In SolarEdge Systemen weichen die Bedeutungen des Kurzschlussstroms I und der Leerlaufspannung V aufgrund der Einführung der Leistungsoptimierer zwischen den... - Seite 21 Multimeter mit einer Messgenauigkeit von mindestens 0,1 V. HINWEIS Da sich der Wechselrichter noch nicht in Betrieb befindet, können Sie die String-Spannung noch messen und prüfen, ob die DC-Kabeln im StorEdge Anschlussgerät die richtige Polarität aufweisen. Für eine Fehlerbehebung von Problemen der Leistungsoptimierer siehe Fehlerbehebung bei den Leistungsoptimierern auf Seite 69.
-
Seite 22: Kapitel 3: Installieren Des Wechselrichters
Identifikation des Wechselrichters Dem Aufkleber auf dem Wechselrichter können Sie die Seriennummer und die elektrischen Daten entnehmen. Geben Sie die Seriennummer an, wenn SolarEdge kontaktieren. Die Seriennummer ist auch erforderlich, wenn Sie eine neue Anlage in der SolarEdge Monitoring-Plattform erstellen. -
Seite 23: Wechselrichterschnittstellen
Zwei Kommunikationsverschraubungen: für den Anschluss von Kommunikationsoptionen im Wechselrichter. Jede Verschraubung hat drei Öffnungen. Weitere Informationen zur Einrichten der Verbindung zur Monitoring- Plattform auf Seite 59. DC-Eingänge der Batterie: Zwei Batterieverschraubungen zum Anschluss der Ladekabel (+ und -) EIN/AUS/P-Schalter: Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 24 ), verschiedene Systeminformation wie Fehler- und (1) Blinkend = Schaltet sich gleich lange ein und aus (2) Flackernd = Schaltet sich 100 ms ein und schaltet sich 5 Sekunden aus (3) Abwechselnd = Verschiedene LEDs blinken abwechselnd Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 25 Plattform ist hergestellt. Kopplung Blinkend Blinkend Blinkend Aufwachen/ Blinkend Blinkend EIN (1) Netzüberwachung S_OK: EIN System erzeugt Kein S_OK: Strom S_OK: EIN Nachtmodus (keine Flackernd Kein S_OK: Stromerzeugung) Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 26 Erzeugung: Dies gibt die Stromerzeugung 0 - 33 % als Prozentsatz der AC- EIN (1) Nennspitzenausgangsleistung Prozentsatz der AC- Erzeugung: 33 - 66 % Prozentsatz der AC- Erzeugung: 66 - 100 % Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 27: Montieren Des Wechselrichters
Rückenverletzung achten Sie auf sachgemäße Hebetechniken und verwenden Sie ggf. eine Hebevorrichtung. ACHTUNG! Die SolarEdge Wechselrichter und Leistungsoptimierer dürfen in einem Mindestabstand von 50 m von der Küste eines Ozeans oder einer anderen salzhaltigen Umgebung installiert werden, wenn auf diese keine direkten Salzwasserspritzer gelangen. - Seite 28 Wechselrichter seitlich, oder halten Sie ihn unten und oben fest, um das Gerät in die Halterung einzuhängen. 6. Richten Sie die zwei Einsparungen im Wechselrichtergehäuse mithilfe der zwei dreieckigen Montagehaken der Halterung aus und senken Sie den Wechselrichter herab, bis er gleichmäßig in der Halterung sitzt. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 29 8. Befestigen Sie den Wechselrichter mit der unteren Halterung an der Fläche. Abbildung 11: Untere Halterung 9. Abnehmen der Abdeckung des Wechselrichters: Lösen Sie die zehn Inbusschrauben des Wechselrichters und ziehen Sie die Abdeckung vorsichtig waagrecht ab, bevor Sie diese absenken. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 30: Auswahl Eines Fehlerstrom-Schutzschalters
überprüfen Sie, welche Art von RCD gemäß den relevanten elektrischen Anschlussbedingungen erforderlich ist. Installieren Sie den Fehlerstromschutzschalter (RCD) gemäß den geltenden örtlichen Normen und Richtlinien. SolarEdge empfiehlt die Verwendung eines RCD Typ A. Der empfohlene RCD-Wert beträgt 100 mA oder 300 mA, wenn die vor Ort geltenden elektrischen Anschlussbedingungen keinen niedrigeren Wert erfordern. - Seite 31 Auswahl eines Fehlerstrom-Schutzschalters Genaue Informationen finden Sie im Hinweis zur RCD-Auswahl für SolarEdge Wechselrichteranwendungen RCD Selection for SolarEdge Inverters Application Note, der auf der SolarEdge Website unter http://www.solaredge.com/sites/default/files/application_note_ground_ fault_rcd.pdf verfügbar ist. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 32: Kapitel 4: Installation Der Batterie
Batterie anzuschließen, und sämtliche DIP-Schalter der Batterie vor der Montage der Batterie in die richtige Stellung zu bringen. Messen Sie die erforderliche Länge zwischen dem Wechselrichter,dem Wechselrichterdes StorEdge-Anschlussgeräts und der Batterie für sämtliche Kabel Markieren Sie die Polarität auf den DC-Kabeln. Montieren Sie ggf. die Batterie. -
Seite 33: Kapitel 5: Anschluss Des Wechselrichters
Sie die Abdeckung ab. ACHTUNG! Wenn Sie die Abdeckung abnehmen, achten Sie darauf, dass keine inneren Teile beschädigt werden. SolarEdge übernimmt keine Verantwortung für Komponenten, die aufgrund von unvorsichtigem Umgang mit der Abdeckung beschädigt werden. 3. Entfernen Sie 60 mm der externen Kabelisolierung und 8 mm der internen Kabelisolierung. - Seite 34 10. Ziehen Sie die AC-Verschraubung mit einem Drehmoment von 2,8 -3,3 N*m / 2,0-2,4 lb *ft an. 11. Stellen Sie sicher, dass alle Adern mit dem Wechselrichter verbunden und die nicht verbundenen Klemmleistenschrauben angezogen sind. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 35: Anschließen Der Stränge An Den Wechselrichter
Abbildung 5 . Abbildung 14: Wechselrichter DC-Anschlüsse Anschluss des Energiezählers Für Smart Energy Management-Anwendungen wie z.B. die Maximierung des Eigenverbrauchs benötigt die StorEdge Lösung einen Energiezähler. Für die Installation des Energiezählers beachten Sie die im Lieferumfang enthaltene Installationsanleitung: http://www.solaredge.com/files/pdfs/solaredge-meter-installation- guide.pdf. - Seite 36 2. Öffnen Sie die Kommunikationsverschraubung 2 und führen Sie das andere Ende des Anschlusskabels durch die Verschraubung. Abbildung 15: Anschluss des Zählers 3. Entfernen Sie den 3-poligen Stecker vom RS485-1-Anschluss an der Kommunikatiionskarte und lösen Sie seine Schrauben. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 37: Anschluss Der Batterie
Anschluss der DC-Kabel 1. Prüfen Sie, ob der Leistungsschalter der Batterie ausgeschaltet ist. 2. Stellen Sie sicher, dass die DC-Versorgung zum Wechselrichter ausgeschaltet ist. 3. Isolieren Sie die DC-Kabel der Batterie auf der erforderlichen Länge ab. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 38 Schäden am Wechselrichter oder der Batterie führen. 8. Schließen Sie die DC-Kabel an die Batterieklemmen des Wechselrichters an. Ziehen Sie die Klemmen mit dem im Lieferumfang enthaltenen M8-Schrauben mit einem Drehmoment von 5N*m/3.7lb*ft. fest. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 39: Anschluss Des Can-Bus-Kabels
1. Führen Sie das CAN-Bus-Kabel durch die Kommunikationsverschraubung 1. Abbildung 18: Anschluss des CAN-Kabels von der Batterie zum Wechselrichter 2. Schließen Sie das Kabel an den CAN-Bus-Anschluss an. 3. Stellen Sie die DIP-Schalter an der CAN-Bus-Karte ein: Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 40: Anschluss Des Massekabels
Abbildung 19: Einstellung der DIP-Schalter an der CAN-Karte Anschluss des Massekabels Schließen Sie das Massekabel von der Batterie zum Masseanschluss seitlich am Wechselrichter wie nachstehend abgebildet an. Verwenden Sie hierzu eine M6- Schraube. Abbildung 20: Erdung der Batterie Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 41: Kapitel 6: Aktivierung, Inbetriebnahme Und Konfiguration Der Anlage
Herunterladen und die einmalige Registrierung ist eine Internetverbindung erforderlich. Stellen Sie sicher, dass Sie die App auf dem neuesten Stand ist. Zur Aktivierung des Wechselrichters: 1. Schalten Sie den den AC-Leitungsschutzschalter/Trennschalter im AC- Stromkreisverteiler am Verteilerkasten ein. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 42: Schritt 2: Inbetriebnahme Und Konfiguration Der Installation
Zugriff auf den Bildschirm für die Inbetriebnahme: Gehen Sie wie folgt vor: Bei der Erstinstallation: Sobald die Aktivierung abgeschlossen ist, tippen Sie in der SetApp auf Start Commissioning („Inbetriebnahme starten“). Der Hauptbildschirm für die Inbetriebnahme wird angezeigt. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 43 ), um zum ‹ vorherigen Menü zurückzuwechseln. Die folgenden Abschnitte bieten mehr Informationen zu den Konfigurationsoptionen (neben Land und Sprache und Kopplung wie unter Schritt 2: Inbetriebnahme und Konfiguration der Installation auf Seite 41 beschrieben). Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 44: Einstellung Des Landes Und Der Sprache
Leistungserzeugung, und der Wechselrichter beginnt mit der Umwandlung von DC in AC-Strom. WARNUNG! Wenn Sie den EIN/AUS/P-Schalter des Wechselrichters einschalten, führen die DC-Kabel eine hohe Spannung, und die Leistungsoptimierer geben keinen sicheren Ausgangsstrom von 1 V mehr aus. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 45 Die Kommunikationsoption, die der Wechselrichter zum Kommunizieren mit der Monitoring-Plattform verwendet. Die Kommunikationsoption, die zum Kommunizieren zwischen mehreren SolarEdge-Geräten oder anderen externen Geräten von Fremdanbietern wie Energiezähler oder Datenlogger verwendet wird. 2. Tippen Sie auf den roten Server-Pfeil, um die für die Kommunikation zwischen den Geräten und der SolarEdge Monitoring-Plattform zu verwendende...
-
Seite 46: Gerätemanager
Kapitel 6: Aktivierung, Inbetriebnahme und Konfiguration der Anlage 45 Die Option „Energy Manager“ (Energie-Manager) wird zur Einrichtung der Stromeinspeisungsbegrenzung verwendet, wie im Anwendungshinweis zum SolarEdge Einspeisemanagement beschrieben, die auf der SolarEdge- Website unter https://www.solaredge.com/sites/default/files/feed-in_ limitation_application_note.pdf bereitgestellt ist. Gerätemanager Wählen Sie im Menü Commissioning („Inbetriebnahme“) Device Manager („Gerätemanager“) aus, um verschiedene Smart Energy Management-Geräte des... -
Seite 47: Schritt 3: Überprüfung Der Sachgemäßen Aktivierung Und Inbetriebnahme
CPU Version: Die Firmware-Version der Kommunikationskarte DSP 1/2 Version: Die Firmware-Version der Digitalplatine HINWEIS Bitte halten Sie diese Nummern bereit, wenn Sie sich an den SolarEdge- Kundendienst wenden. Seriennummer: Die Seriennummer des Wechselrichters wie auf dem Aufkleber auf dem Gehäuse angegeben Fehlerprotokoll: Zeigt die letzten fünf Fehlermeldungen an und ermöglicht das... -
Seite 48: Konfiguration Der Verbindung Mit Dem Energiezähler
Sie sich die entsprechenden Statusbildschirme anzeigen lassen. 5. Überprüfen Sie, ob die grüne Wechselrichter-LED dauerhaft leuchtet. Ihr SolarEdge System zur Energiegewinnung ist jetzt betriebsbereit. Konfiguration der Verbindung mit dem Energiezähler 1. Stellen Sie den EIN/AUS/P-Schalter des Wechselrichters auf AUS. -
Seite 49: Konfiguration Von Storedge-Programmen
Diagnostics („Diagnostik“) è Self-Test („Selbsttest“) è Battery Self-Test („Batterieselbsttest“) è Show Last Results („Letzte Ergebnisse anzeigen“) aus. Konfiguration von StorEdge-Programmen Maximize Self-Consumption (MSC) („Maximierung des Eigenverbrauchs“) In diesem Modus wird die Batterie automatisch be- und entladen, um dem Verbrauch zu entsprechen. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 50: Leistungssteuerung
Schnittstelle zur › Aktivieren Leistungssteuerung (RRCR) › Blindleistung CosPhi › Wirkleistung › Widerzuschalt-Profil › Erweitert › Standardwerte laden 2. Wählen Sie Energy Manager è Energy Control („Energiesteuerung“) è Maximum Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 51: Anzeige Des Systemstatus
Bei Normalbetrieb zeigt der Statusbildschirm sämtliche Wechselrichter und den Betriebsstatus an. Scrollen Sie nach oben oder unten, um sich die verschiedenen Statusparameter wie in den nachstehenden Abschnitten beschrieben anzeigen zu lassen. Die LED-Anzeige bietet mehr Informationen zur Systemleistung. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 52 ) kann in der linken oberen Ecke einer Statuszelle erscheinen. Dieses gibt einen zeitweiligen Status an wie z.B. einen Verbindungsvorgang. Wenn der Vorgang abgeschlossen ist, erlischt das Symbol und eine konstante Statusmeldung wird angezeigt. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 53: Hauptstatusanzeige Wechselrichter
-Infinity W Niederlande Spannung Temperatur 850 Vdc 20 C Switch Off. („Ausschalten“). › Production disabled („Stromerzeugung deaktiviert“) › Inbetriebnahme Wechselrichter: Die Seriennummer des Wechselrichters Leistung: Die AC-Ausgangsleistung Spannung (Vac): Die AC-Ausgangsspannung Frequency („Frequenz“): Die AC-Ausgangsfrequenz Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 54 Wechselrichters an: Ein, Aus oder P. Cos Phi: Gibt das Verhältnis zwischen Blindleistung und Wirkleistung an. Ein negativer Wert gibt einen induktiven Cos Phi an. Für weitere Informationen siehe Hinweis für die Power Control-Anwendung , der auf der SolarEdge- Website unter https://www.solaredge.com/sites/default/files/application_note_ power_control_configuration.pdf bereitgestellt ist.
- Seite 55 Export Switch Off. („Ausschalten“). › Production disabled („Stromerzeugung deaktiviert“) › Inbetriebnahme Anlagenstatus: Produktion: Die AC-Ausgangsleistung Begrenzung: Einstellung der Begrenzung (Einspeisung oder Erzeugung) Inverters („Wechselrichter“): Anzahl der im Cluster verbundenen Wechselrichter, einschließlich des Masters. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 56 Zeitweilig angezeigt (mit einem Uhrensymbol): Initializing communication („Kommunikation wird gestartet“) Connecting to a network („Verbindung mit einem Netzwerk wird hergestellt“) Connecting to SolarEdge servers („Verbindung mit SolarEdge Servern wird hergestellt“) Fehlermeldung (mit diesem Symbol Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 57 Sofern der Zähler am Erzeugungspunkt installiert ist, gibt der Wert die von der Anlage erzeugte Energie an. Sofern der Zähler am Netzanschlusspunkt installiert ist, gibt der Wert den in das Netz eingespeisten Strom an. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 58: Zähler Status
Wert der von der Anlage produzierten Energie. Sofern der Zähler am Netzanschlusspunkt installiert ist, gibt der Wert den in das Netz eingespeisten Strom an. Diese Daten werden nach einer internen Echtzeit- Uhr (Real Time Clock) akkumuliert. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 59 Last Sync („Letzte Synchronisierung“): Das Datum des Tages, an dem das Time-of- Use-Profil von der Monitoring-Plattform geladen wurde Source („Quelle“): Die Quelle, von der aus das TOU-Profil hochgeladen wurde: Remote („Extern“) - Das Profil wurde von der SolarEdge Monitoring-Plattform hochgeladen Local („Lokal“) - Das Profil wurde von einer SD-Karte hochgeladen Set Until („Eingestellt bis“): Das Datum, bis zu dem die aktuellen Profile gültig sind...
-
Seite 60: Kapitel 7: Einrichten Der Verbindung Zur Monitoring-Plattform
Kommunikationsoptionen Die folgenden Typen der Kommunikation können verwendet werden, um die aufgezeichneten Daten vom Wechselrichter zur Monitoring-Plattform zu übertragen: Es werden nur von SolarEdge angebotene Kommunikationsprodukte unterstützt. Ethernet Ethernet wird für eine LAN-Verbindung verwendet . Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 61 Kommunikationsoptionen RS485 RS485 dient zur Verbindung mehrerer SolarEdge-Geräte am selben Bus in einer Master- Slave-Konfiguration. Der RS485-Anschluss kann auch als Schnittstelle für externe Geräte verwendet werden, die nicht von SolarEdge stammen, zum Beispiel für Messgeräte und Datenlogger von Drittanbietern. ...
-
Seite 62: Überprüfen Der Verbindung
Meldung und Überwachung von Daten der Anlage HINWEIS Für die Überwachung der Anlage muss der Wechselrichter mit der Monitoring- Plattform verbunden sein. Hierzu können sämtliche bei SolarEdge erhältlichen kabel- oder drahtlosen Optionen verwendet werden. Siehe hierzu Einrichten der Verbindung zur Monitoring-Plattform auf Seite 59. -
Seite 63: Erstellung Eines Logischen Und Physikalischen Layouts Mittels Der Installationsdaten
Der Designer empfiehlt die Auswahl des Wechselrichters und der Leistungsoptimierer anhand der Anlagengröße und ermöglicht das Erstellen von Berichten. Sie können ein Projekt im Designer erstellen und das Anlagendesign mit dem String-Layout in die Monitoring-Plattform exportieren. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 64: Verwendung Der Vorlage In Papierform
Füllen Sie Vorlage für das physikalische Layout aus (diese kann von der SolarEdge-Website heruntergeladen werden: http://www.solaredge.com/files/pdfs/physical-layout-template.pdf). Verwenden Sie hierzu die abziehbaren 2D-Barcodeaufkleber auf jedem Leistungsoptimierer. Wenn Sie das Formular ausgefüllt haben, scannen Sie mit Anlagenzeichner-App die 2D-Codes und erstellen Sie deine Abbildung der Anlage Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 65 Meldung und Überwachung von Daten der Anlage in der Monitoring-Plattform. Wahlweise können Sie das Aufkleberblatt auch an den SolarEdge Support zur Erstellung des physikalischen Layouts senden. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 66: Anhang A: Fehler Und Fehlerbehebung
Identifizierung des Fehlertyps über die Monitoring-Plattform: 1. Öffnen Sie das Dashboard für die Anlage und klicken Sie auf das Auslegungssymbol. 2. Klicken Sie mit der rechten Maustaste auf den Wechselrichter und wählen Sie im Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 67: Fehlerbehebung Bei Der Kommunikation
Internetzugriff verfügbar ist, wenden Sie sich No Internet connection („Keine an den IT-Administrator oder Ihren Internetverbindung“) Internetanbieter. Stellen Sie bei WIFI-Netzwerken sicher, dass Benutzername und Passwort mit den in den AP/Internetproviders/Routers festgelegten übereinstimmen. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 68: Fehlerbehebung Rs485-Kommunikation
Kommunikationsplatine korrekt hergestellt wurde. 3. Überprüfen Sie, ob die ausgewählte Kommunikation korrekt konfiguriert ist. 4. Verwenden Sie eine Methode unabhängig vom SolarEdge-Gerät, um zu überprüfen, ob das Netzwerk und das Modem sachgemäß funktionieren. Schließen Sie beispielsweise einen Laptop an den Ethernet-Router an und stellen Sie eine Verbindung zum Internet her. - Seite 69 Überprüfen Sie, ob die Batterie wie Operation conditions erforderlich am Wechselrichter verification failed angeschlossen ist, sich die 1DxA2 („Überprüfung der Batteriespannung innerhalb des zulässigen Betriebsbedingungen Bereichs befindet, und die Batterie fehlgeschlagen“) eingeschaltet ist (Strom und Verbindung). Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 70: Fehlerbehebung Bei Den Leistungsoptimierern
(gilt nicht für Smart-Module). geringer als die Anzahl der Verbinden Sie die Module mit den Eingängen Optimierer der Optimierer. Falsche Polarität des Strangs. Prüfen Sie mit einem Spannungsmessgerät die Polarität des Strangs und korrigieren Sie diese ggf. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 71 Abweichung von ±1% pro im Strang miteinander verbunden sind, und dass Strang ist akzeptabel. keine Modulausgänge ohne einen Leistungsoptimierer miteinander verbunden sind. Fahren Sie mit dem nächsten Schritt fort, wenn das Problem weiterhin besteht. Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 72 Leistungsoptimierer entdeckt wird, der eine Fehlfunktion aufweist, müssen seine Anschlüsse, seine Polarität, das Modell und die Spannung überprüft werden. 3. Wenden Sie sich an den SolarEdge Support. Fahren Sie erst fort, wenn Sie das Problem gefunden und den nicht-funktionsfähigen Leistungsoptimierer ersetzt haben. Wenn...
-
Seite 73: Anhang B: Mechanische Spezifikationen
Anhang B: Mechanische Spezifikationen Anhang B: Mechanische Spezifikationen Die folgende Abbildung gibt die Maße des Wechselrichters in mm [Zoll] an. Abbildung 21: Maße des StorEdge Dreiphasen-Wechselrichters: Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... -
Seite 74: Anhang C: Safedc
Wechselrichters auf AUS gestellt ist, fällt die DC-Spannung auf eine sichere Spannung von 1 Volt pro Optimierer. Die SolarEdge Wechselrichter sind gemäß den folgenden Standards als Trennschalter für PV-Generatoren zertifiziert, was bedeutet, dass sie anstelle eines DC- Lasttrennschalters eingesetzt werden können. -
Seite 75: Storedge Dreiphasen-Wechselrichter - Technische Daten
Schwellenwerte EINGANG PV Empfohlene Maximale DC-Leistung 6750 9450 10800 13500 (Modul STC) Ohne Transformator, ungeerdet Maximale Eingangsspannung DC-Nenneingangsspannung Maximaler Eingangsstrom 13,5 16,5 (1) Diese technischen Daten gelten für Wechselrichter mit der Artikelnummer: SEXK-XXS48 Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1... - Seite 76 15 bis 21 Kabelverschraubung Batterie-DC – Durchmesser der 2 x 8-11 Kabelverschraubung (1) Das Antennenset für die ZigBee/WLI-FI-Verbindung muss separat käuflich erworben werden (2) Für sämtliche Standards siehe die Kategorie „Zertifizierungen“ auf der Seite „Downloads“: https://www.solaredge.com/de/downloads#/ Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
- Seite 77 853 x 316 x 193 Gewicht Betriebstemperaturbereich -40 bis +60 °C Kühlung Interne und externe Lüfter Geräuschpegel < 50 Schutzklasse IP65 – im Freien und in Gebäuden Montagehalterung im Lieferumfang enthalten Installationsanleitung für den StorEdge Dreiphasen-Wechselrichter MAN-01-00674-1.1...
-
Seite 78: Kundendienst Und Kontaktinformationen
Systemkonfiguration, einschließlich Typ und Anzahl der mit dem Wechselrichter verbundenen PV-Module und eingesetzten Leistungsoptimierern sowie die Anzahl und Länge der einzelnen Strings. Die Kommunikationsmethode zum SolarEdge-Server, wenn die Anlage damit verbunden ist. Die Softwareversion des Produkts wie sie im Statusbildschirm angezeigt wird.
