6. Zum Erstellen einer RS485-Bus-Verbindung - verbinden Sie sämtliche B-, A- und G- Adern mit
sämtlichen Wechselrichtern. Die folgende Abbildung zeigt dieses Verbindungsschema:
HINWEIS
Achten Sie bitte darauf das Sie die B-, A- und G-Adern nicht vertauschen. Nutzen Sie bitte nicht
die Anschlüsse unter RS485-2 (nicht funktionsfähig).
7. Ziehen Sie die Schrauben am Klemmleistenstecker an.
8. Überprüfen Sie, ob die Adern richtig im Anschlussblock sitzen und nicht leicht herausgezogen werden
können.
9. Drücken Sie den RS485-Klemmleistenstecker fest in den Anschluss auf der rechten Seite der
Kommunikationskarte im Wechselrichter.
10. Schließen Sie das erste und das letzte SolarEdge-Gerät (Wechselrichter/ Steuerungs- und
Kommunikations-Gateway usw.) in der RS485 Bus-Linie ab, indem Sie den DIP-Schalter in dem
Wechselrichter auf ON stellen (Schalter nach oben). Der Schalter befindet sich auf der
Kommunikationskarte und ist mit SW2 gekennzeichnet.
HINWEIS
Nur das erste und letzte SolarEdge-Gerät in der Reihe sollte abgeschlossen werden. Bei den
anderen Wechselrichtern in der Reihe sollte der Abschlussschalter in der AUS-Position stehen
(untere Position).
SolarEdge-HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0

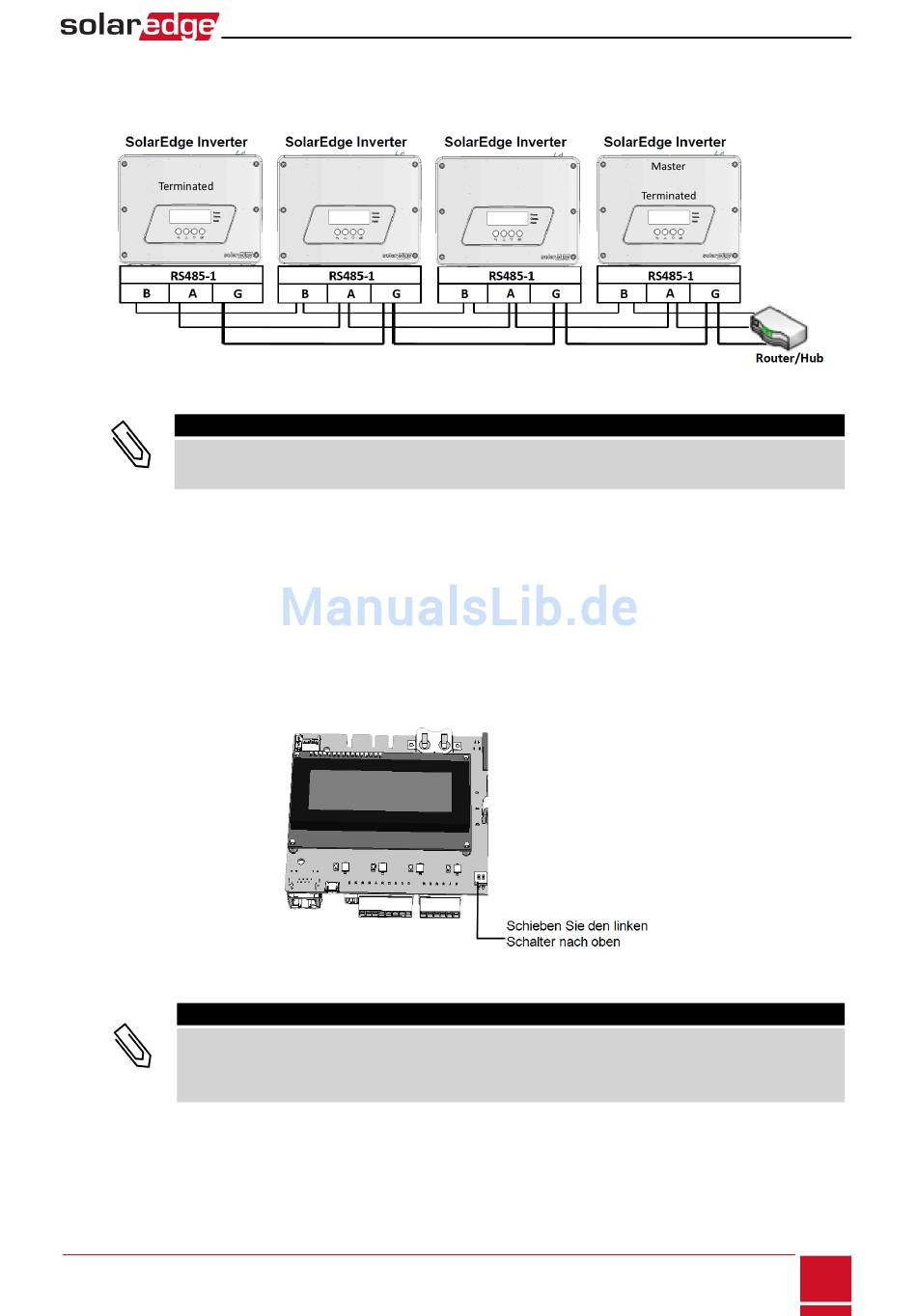

Abbildung 20: RS485-1 Bus-Verbindung mehrer Wechselrichter
Abbildung 21: Abschluss der RS485 Bus-Linie
