Vetus M2.13 Betriebsanleitung Seite 77

6 Wartung

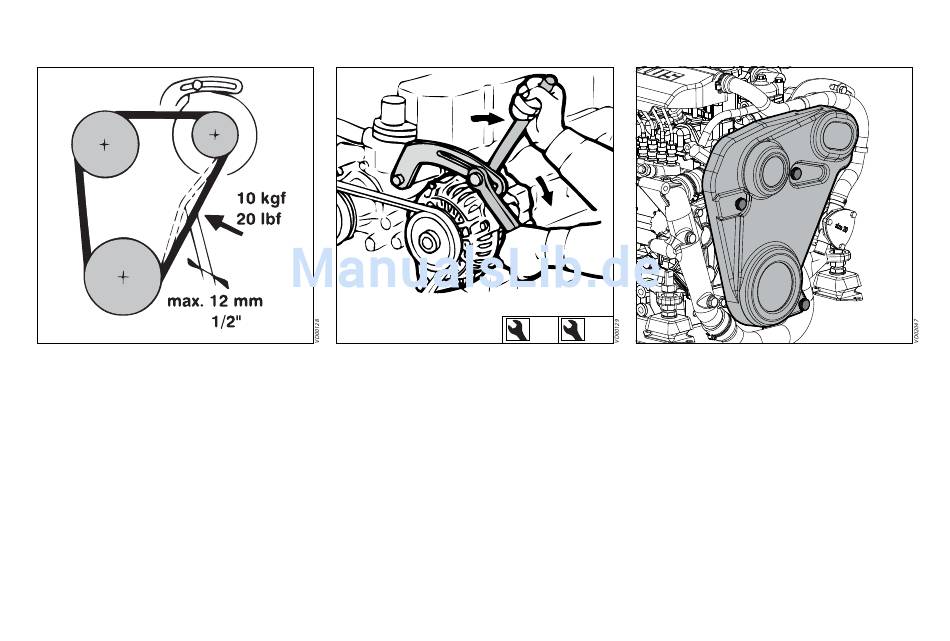

51 Kontrolle Spannung
• Die Spannung des Keilriemens überprüfen,
indem Sie ihn mit Daumen und Zeigefinger
bewegen. Läßt er sich mit einer Daumen-
kraft von ca. 10 kg mehr als 12 mm bewe-
gen, so ist der Keilriemen nachzuspannen.
52 Spannen Keilriemen
• Lösen Sie den Bolzen am Verstellbügel und
die beiden Befestigungsbolzen der Licht-
maschine.
• Drücken Sie diese nach außen, bis der Keil-
riemen die erforderliche Spannung hat.
• Drehen Sie nun zuerst den oberen Befesti-
gungsbolzen und anschließend den Bolzen
am Verstellbügel und den zweiten Befesti-
gungsbolzen wieder fest.
12 14
53 Keilriemenabdeckung anbringen
• Bringen Sie stets die Keilriemenabdeckung
wieder am Motor an.
Keilriemen überprüfen
Alle 500 Betriebsstunden.
75
