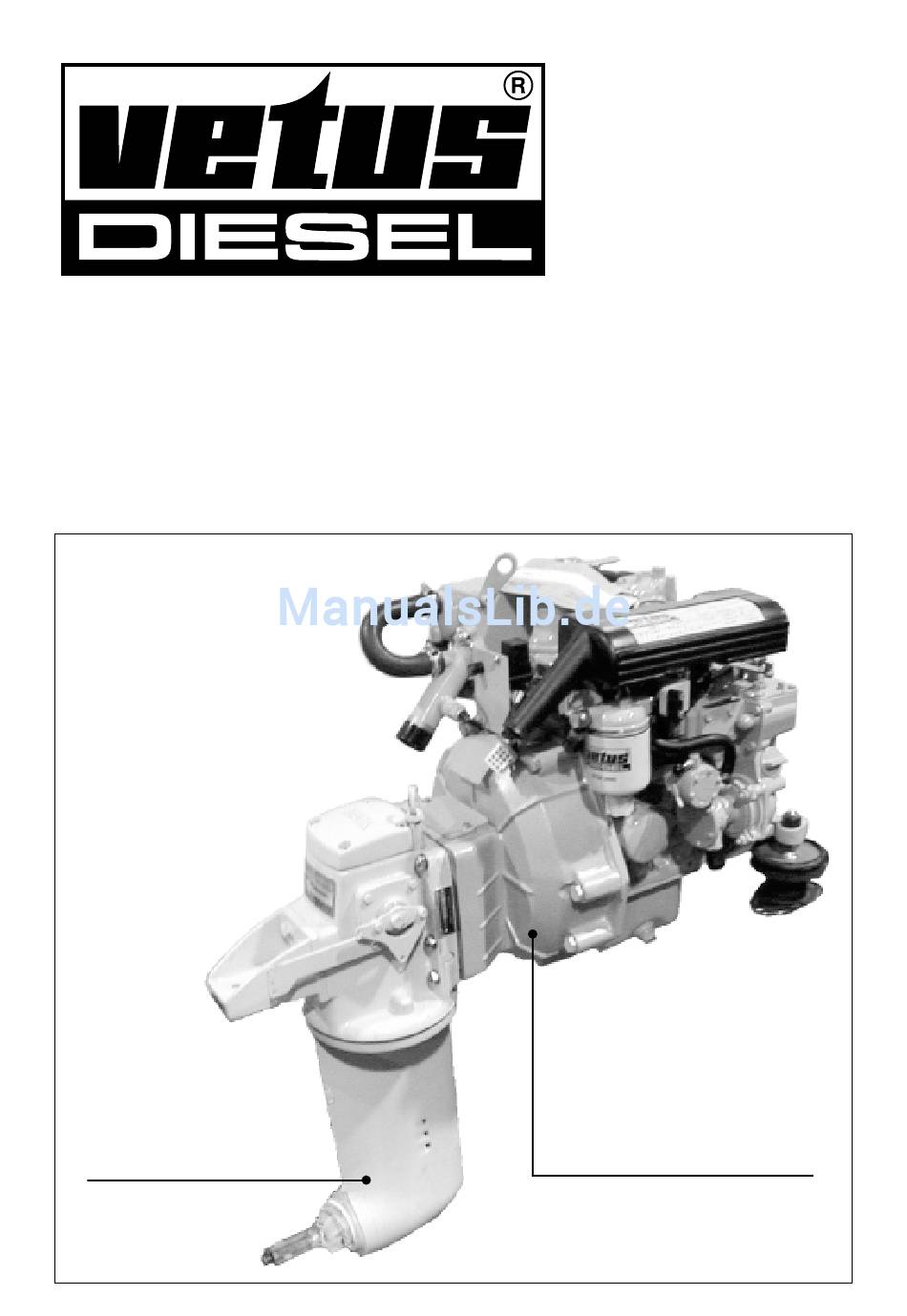

Vetus Diesel Motoren aan Volvo Penta S-drive
Vetus Diesel Engines to Volvo Penta S-Drive
Vetus Diesel Motoren für Volvo Penta S-Antrieb
Moteurs Vetus Diesel et Volvo Penta S-drive
Motores Diesel Vetus en Volvo Penta-S-Drive
Motori Diesel Vetus a S-Drive Volvo penta
Volvo Penta S-drive
110S
i=2.15
i=1.66
120S
i=2.2
120SB
i=2.2
C o p y r i g h t © 1 9 9 9 Ve t u s D i e s e l B . V. S c h i e d a m H o l l a n d
Installatie instructies
Installation instructions
Installationsvorschriften
Instructions d'installation
Instrucciones de instalación
Istruzioni per l'installazione
Vetus Diesel Engine
M2.04
M2.C5
M2.06
M3.09
M4.14
M4.15
P4.17
P4.19
M2.D5
M3.10
M4.17
Werbung

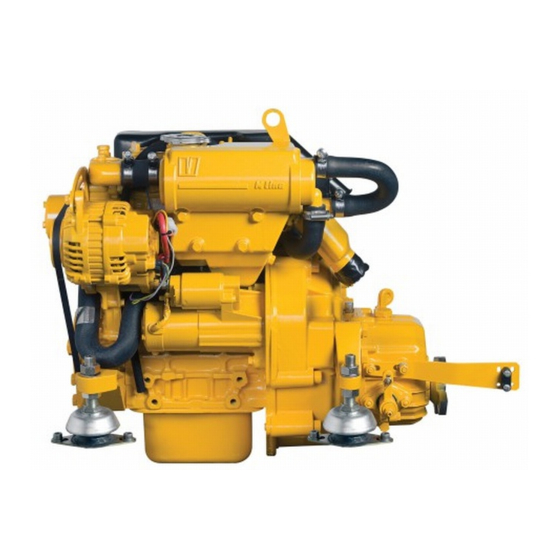

Verwandte Anleitungen für Vetus M2.04
