Vetus M2.13 Betriebsanleitung Seite 74

6 Wartung
M3

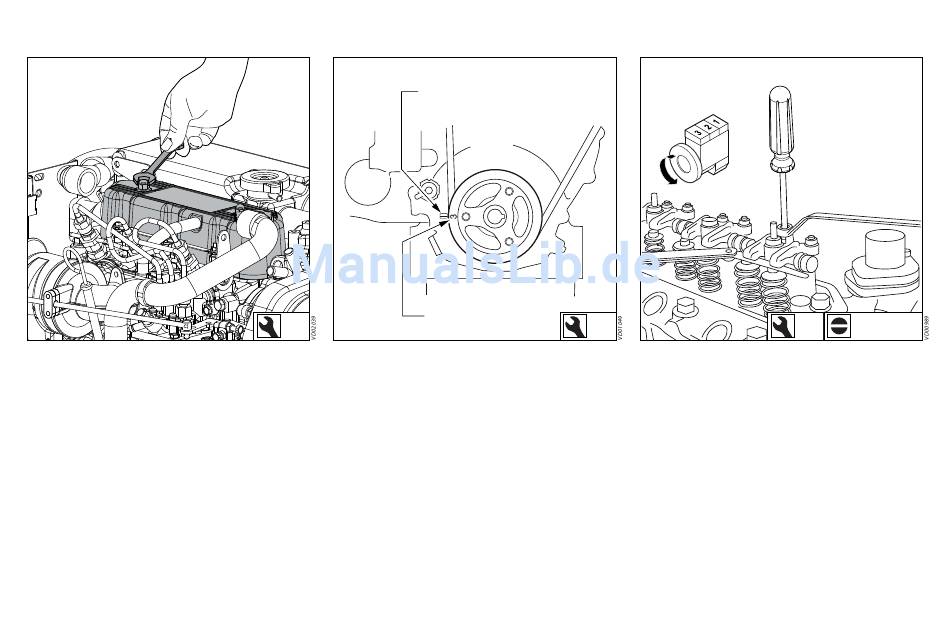

43 Ventildeckel entfernen
• Entfernen Sie die zwei Muttern vom Ventil-
deckel.
• Führen Sie die folgenden Schritte aus:
72
Markierung am
M3
Motorblock
O.T. Markierung
10
44 Bestimmung des O.T.
• Bestimmen Sie den Oberen Totpunkt O.T. am
Ende des Kompressionshubes für den Kolben
Nr. 1, indem Sie den Motor langsam so lange
drehen, bis die Markierung and der Keilriemen-
scheibe auf der Kurbelwelle mit der zuge-
hörigen Markierung am Motorblock fluchtet.
Anmerkung: Es gibt zwei Obere Totpunkte, näm-
lich für die Kompression und das Ansaugen. Beim
Oberen Totpunkt am Ende des Kompressions-
hubes bleibt der Kipp hebel stehen, auch wenn
die Kurbelwelle etwas gedreht wird.
Ventilspiel prüfen M3
Alle 500 Betriebsstunden.
M3
24
45 Ventilspiel einstellen
Die Zylinder sind durchlaufend nummeriert, be-
ginnend bei der Vorderseite.
• Überprüfen Sie das Ventilspiel an Zylinder 1
und stellen Sie es notfalls ein.
• Drehen Sie die Kurbelwelle um 240° nach
rechts und überprüfen Sie das Ventilspiel
bei Zylinder 3.
• Drehen Sie nochmals die Kurbelwelle um
weitere 240° und überprüfen Sie das Ventil-
spiel bei Zylinder 2.
Ventilspiel:
Einlass 0,25 mm
Auslass 0,25 mm
10 1,0 x 5,5
