7-2 Nach dem Beenden der Leitungsarbeiten
prüfen, ob der Ablauf glatt fließt.

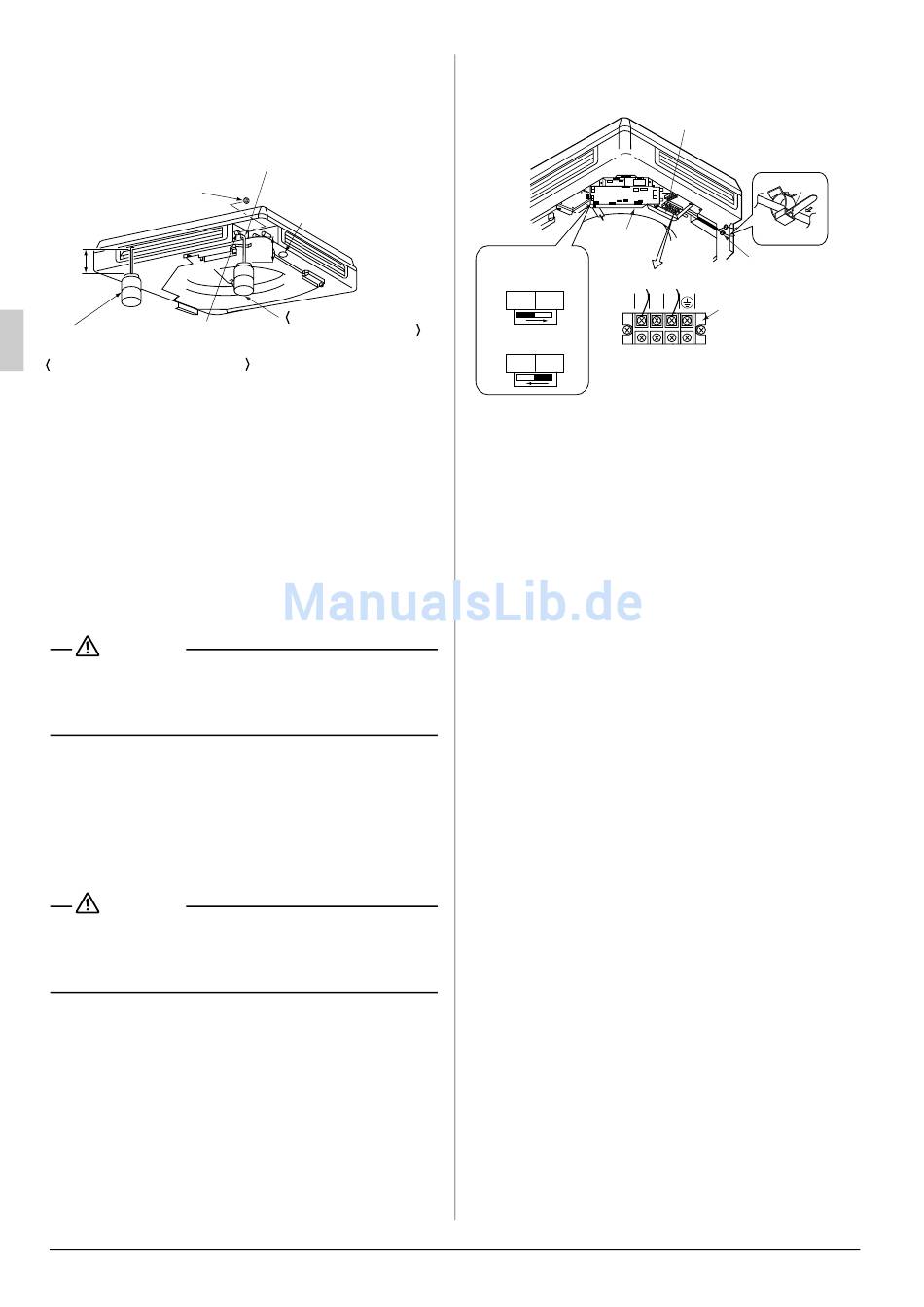

• Öffnen Sie den Deckel für den Wassereinlass, schütten Sie
nach und nach etwa 1 l Wasser hinein und prüfen Sie den
Abfluss aus der Ablaufleitung. (Siehe Abb. 31)
Inspektionsöffnung
Wartungsabdeckung
≥100
Ablaufleitung
PlastikGießdose
(Die Röhre soll etwa 100mm lang sein.)
Wasser von der Ablauföffnung einfüllen
Wassereinfüllmethode
Abb. 31
[Achtung]
Anschlüsse der Entwässerungs-Ablaufleitung
• Schließen Sie die Ablaufleitung nicht direkt an Abwasserro-
hre an, die nach Ammoniak riechen. Das Ammoniak aus der
Kanalisation könnte durch die Ablaufleitungen in das
Innengerät gelangen und den Wärmetauscher beschädigen.
WENN DIE ELEKTROARBEITEN BEENDET SIND
• Überprüfen Sie den Kondenswasserablauf im Kühlbetrieb,
wie im Abschnitt "11. PROBEBETRIEB" beschrieben.
WENN DIE ELEKTROARBEITEN NICHT BEENDET SIND
ACHTUNG
• Die Elektroanschlüsse müssen von einem ausgebildeten
Elektriker vorgenommen werden.
• Wurden die Arbeiten von jemandem ohne diese Qualifikation
durchgeführt, gehen Sie nach dem Testlauf wie folgt vor.
• Entfernen Sie den Deckel des Schaltkastens und ändern
Sie die Einstellung des Notschalters über der Leiterplatte
des Innengeräts von "NORM." auf "EMERG.". Schließen Sie
die Netzversorgung (1, 3) und die Erdleitung an die Klem-
mleiste (220-240V, 50 Hz) an und überprüfen Sie die Funk-
tion des Wasserablaufs.
Vor dem Einschalten des Aggregats den Schalter wieder
zurückstellen. (Siehe Abb. 32)
ACHTUNG
• Montieren Sie eine Zugentlastung für Klemme C, damit es
zu keiner Belastung des Kabelanschlusses kommt.
• Denken Sie daran, dass sich der Ventilator während des
Vorgang dreht.
12
Wartungsablauföffnung
(mit Gummistopfen)
(Mit dieser Öffnung Wasser aus der
Ablaufwanne ablaufen lassen)
≥100
Wasser von der
Inspektionsöffnung einfülle
• Nach dem Bestätigen des Ablaufs ausschalten und den
Notschalter wieder auf "NORM." zurückstellen.
Innenaggregat
PC Leiterplatte
Notschalter
Einzelphasen Betriebsstromversorgung
• Ablauf prüfen
1 2 3
NORM. EMERG.
• Nach dem Prüfen
NORM. EMERG.
Abb. 32
8.

ELEKTROINSTALLATIONSARBEITEN

8-1 ALLGEMEINE HINWEISE
• Alle vor Ort bereitgestellten Teile, Materialien und elek-
trische Installationen müssen den örtlichen Vorschriften
entsprechen.
• Nur Kupferleiter verwenden.
• Details zur Verkabelung finden Sie auch auf dem Aufkleber
"VERDRAHTUNGSPLAN", angebracht auf dem Deckel des
Steuerungskastens.
• Einzelheiten zum Anschluß der Fernbedienung siehe Instal-
lationsanleitung für die Fernbedienung.
• Alle Verdrahtungsarbeiten müssen von einem qualifizierten
Elektriker durchgeführt werden.
• Eine BEV-Gerät wird an eine Raumeinheit angeschlossen.
Markieren Sie jede Raumeinheit als Gerät A, Gerät B, usw...
und vergewissern Sie sich, dass die Verkabelung der Klem-
mleiste zum Außeneinheit und dem BS-Gerät entsprechend
übereinstimmen. Wenn die Verkabelung und Verrohrung
zwischen dem Außeneinheit und einer Raumeinheit sowie
der BEV-Gerät falsch sind, kann das zu Systemstörungen
kommen.
• Ein Unterbrecherschalter muß vorgesehen werden, der die
Stromversorgung für die ganze Anlage ausschalten kann.
• Details über die Kabelquerschnitte des mit dem Außenein-
heit verbundenen Netzkabels, die Kapazität der Sicherun-
gen und Schalter finden Sie im Installationshandbuch der
Außeneinheit und in der Anleitung zur Verkabelung.
• Denken Sie daran, das Klimagerät zu erden.
• Schließen Sie das Erdungskabel nicht an Gas- oder
Wasserrohre beziehungsweise Blitzableiter oder die Erdung
von Telefonleitungen an.
• Gasleitungen: kann eine Explosion oder einen Brand
zur Folge haben, wenn Gas austritt.
• Wasserrohree: keine Erdung, wenn Hartplastikrohre ver-
wendet werden.
• Erdungsleitungen des Telefons oder Blitzableiter: können
bei Gewittern zu einer extrem hohen elektrischen Span-
nung in der Erdleitung führen.
Klemmleiste für die Verkabelung
zwischen den Geräten
Zapfen
Klammer C
Klammer C
Klemmleiste für die
Verkabelung
zwischen den
Geräten
