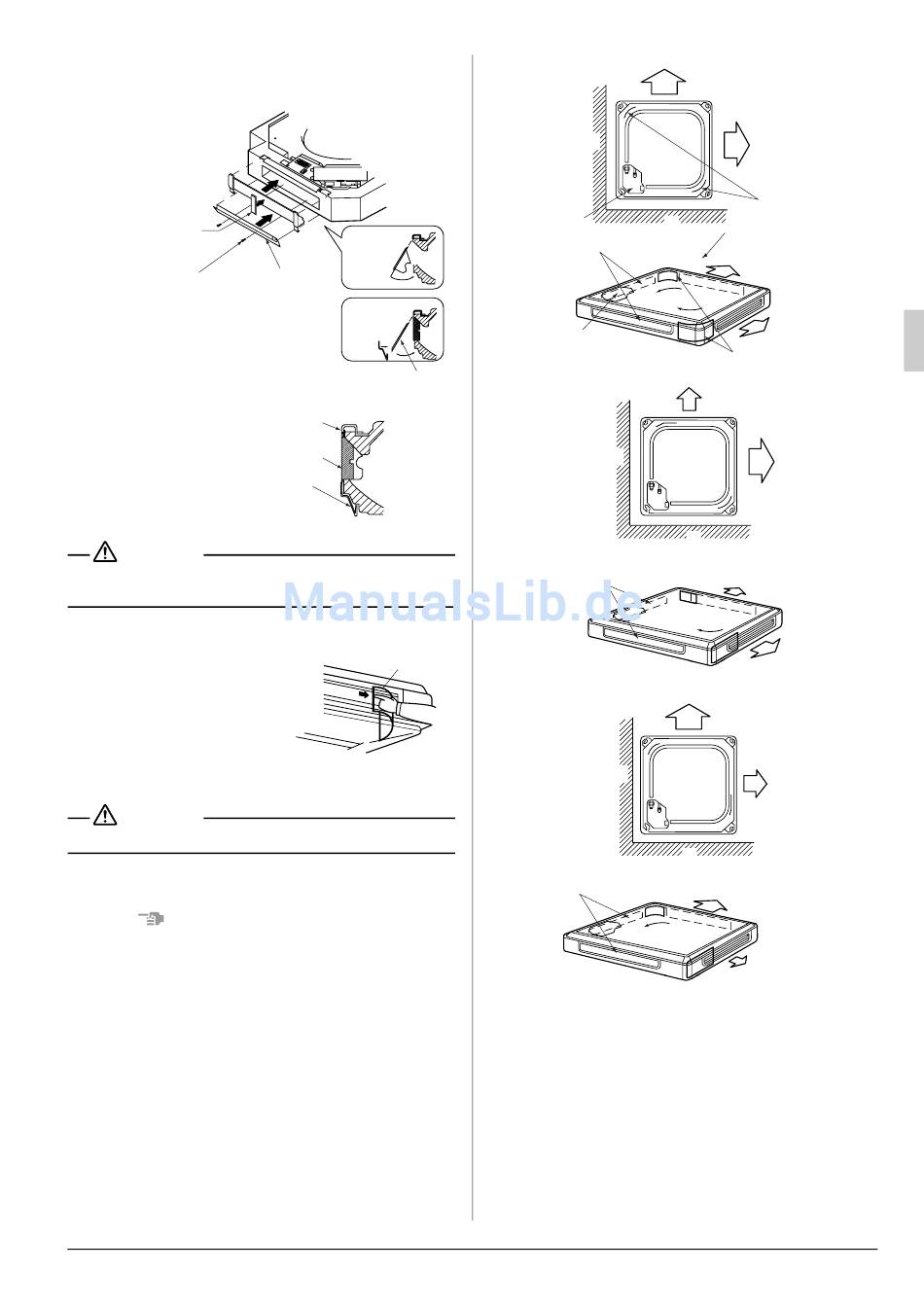

4. Installieren Sie erst die Anschläge, dann den mittleren Hal-
ter der Sperrunterlage und zum Schluss die obere Verklei-
dung. (Siehe Abb. 13)
Mittenrückhalter für
Blockierstück (15)
(Zubehörteil)
Schraube für
Oberseite
Zierplatte
Untere Verkleidung
Blockierstück
Obere Verkleidung
Abb. 13
ACHTUNG
Wenn die Blockierstück nicht wie gezeigt angebracht werden,
tritt Luft aus und verursacht Kondensation.
[ÄNDERN DER LUFTSTROMRATE]
• Werksseitig sind die Ver-
schlüsse an den Luftauslässen
C und D geschlossen, so daß
die Luftstromrate in alle vier
Richtungen gleich ist.
• Die Luftstromrate kann durch
Verschieben des Verschlusses
geändert werden.
(Siehe Abb. 14)
ACHTUNG
Darauf achten, nicht die Wärmeaustauscherrippen zu berühren.
2-facher Luftauslaß (Siehe Abb. 15)
HINWEIS
• Abbildungen von der Decke aus gesehen.
Deutsch
Hier
einsetzen
Obere
Verkleidung
Hier
einsetzen
Mittenrückhalter für
Blockierstück (15)
(Zubehörteil)
Verschluß
Abb. 14
C
B
Leitungs-
bereich
A
Blockierstück
B
Leitungs-
A
bereich
Moderate Stromrate
C
B
Blockierstück
B
A
C
B
A
Blockierstück
C
A
Abb. 15
D
Verschluß
Luftaustritt
(zeigt Ablaufwanne an)
C
D
Verschluß
D
A
Moderate Stromrate
C
D
Moderate
Stromrate
D
Moderate
Stromrate
D
