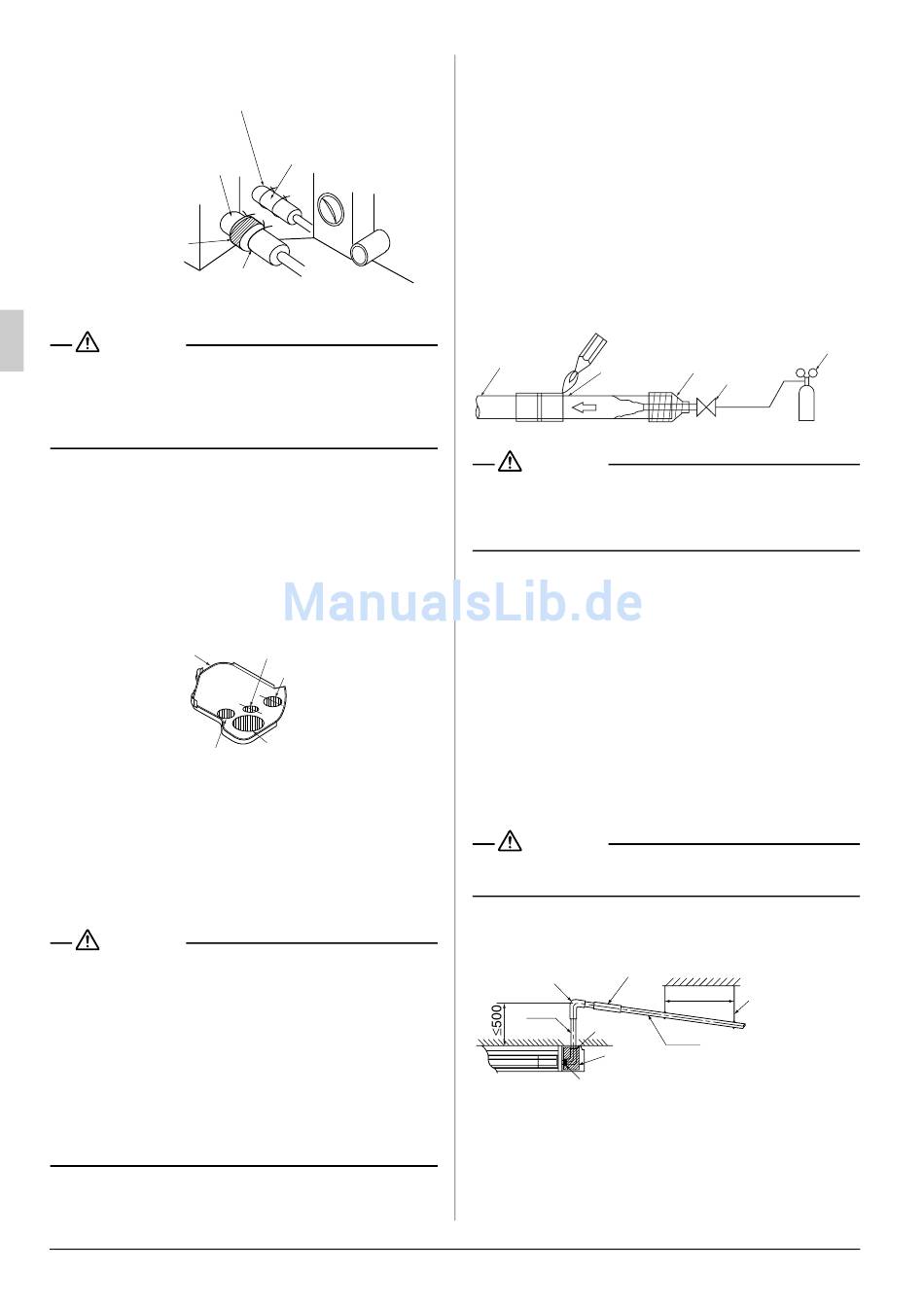

• Wickeln Sie den Dichtungsstopfen (9) nur um die Isolation
für die Verbindungsstellen auf der gasseitigen Rohrleitung.
Mit der Erdleitung verbinden
IIsolierung für
Gasleitung (6)
(Zubehörteil)
Kleines
Dichtungsstück (9)
(Zubehörteil)
Klammer (4)
(×4)
(Zubehörteil)
ACHTUNG
Achten Sie darauf, dass die Rohrleitungen bis zu den
Anschlüsse im Gerät isolieren werden.
Auf allen frei liegenden Rohrleitungen kann sich Kondens-
wasser bilden oder es besteht die Gefahr von Verbrennungen,
wenn diese berührt werden.
6-2 Für nach oben und rechts verlaufende
Leitungen
• Aufwärts und nach rechts verlaufende Leitungen können
leicht mit den optionalen Eckstücken befestigt werden.
• Für aufwärts laufende Leitungen die Leitungslochabdeck-
ung entfernen.
• Wenn die Leitungen verlegt sind, das Leitungsloch auf rich-
tige Größe zuschneiden und anbringen. Eine Schere zum
Schneiden verwenden. (Siehe Abb. 24)
Röhrenlochabdeckung
Für Verdrahtung
Füllen Sie Zwischenräume in Kabeldurchführungen mit
Kitt oder Isoliermaterial (bauseits beizustellen), um zu
verhindern, dass kleine Tiere oder Insekten von außen
in das Gehäuse eindringen können.
• Wenn Sie dies tun, so versperren mit Hilfe von Kitt sämtliche
Spalten an der Stelle, an der die Rohrleitung durch die Öff-
nung geführt wird, damit kein Staub in das Innengerät ein-
dringen kann.
ACHTUNG
VORSICHTSHINWEIS ZUM LÖTEN DER KÜHLMITTELLEI-
TUNGEN
"Beim Hartlöten von Kühlleitungen kein Flussmittel verwenden.
Verwenden Sie daher das Phosphor-Kupfer Lötfüllmaterial
(BCuP-2:JIS Z 3264/B-Cu93P-710/795:ISO 3677), dass kein
Flussmittel erfordert."
(Flussmittel besitzt einen extrem schädlichen Einfluss auf Kühl-
mittelrohrleitungen. Wenn beispielsweise das auf Chlor basier-
ende Flussmittel verwendet wird, wird die Korrosion der
Rohrleitung hervorgerufen oder, insbesondere wenn das
Flussmittel Fluor enthält, wird das Kühlmaschinenöl geschä-
digt.)
10
Isolierung für
Kältemittelleitung (7)
(Zubehörteil)
Abb. 23
Für Kältemittelleitung
Für Gasleitung
Für Ablaufleitung
Abb. 24
• Vor dem Hartlöten der Kühlmittelrohrleitungen vor Ort, muss
Stickstoffgas durch die Rohrleitungen geblasen werden, um
die Luft aus den Leitungen zu verdrängen. Wenn das
Hartlöten ohne vorheriges Durch-spülen mit Stickstoffgas
erfolgt, bildet sich im Inneren der Rohrleitung eine umfan-
greiche Oxidationsschicht, die eine Funktionsstörung der
Anlage zur Folge haben kann.
• Beginnen Sie erst mit dem Hartlöten der Kühlmittelleitun-
gen, wenn Sie die Stickstoffspülung ausgeführt haben oder
während Sie Stickstoff in die Kühlmittelleitungen einführen.
Schließen Sie danach die Raumeinheit mit einer Flansch-
verbindung an.
• Der Stickstoff sollte mit Hilfe eines Druckreduzierventils auf
0,02MPa Druck gebracht werden, wenn das Hartlöten
während dem Einleiten von Stickstoff in die Rohrleitungen
erfolgt. (Siehe Abb. 25)
Kühlmittelleitungen
Zu lötender
Bereich
Stickstoff
Abb. 25
ACHTUNG
Verwenden Sie zum Hartlöten der Verbindungsstellen von
Kühlmittelleitungen keine Antioxidantien.
Rückstände können die Rohre verstopfen und so zu Schäden
führen.
7.

ABLAUFLEITUNGSARBEITEN

7-1 Verlegen der Ablaufleitung (Siehe Abb. 26)
Verlegen Sie die Rohrleitungen für den Kondenswasserablauf
so, dass der Ablauf ungehindert erfolgen kann.
Die Anschlüsse für die Ablaufleitung können in drei ver-
schiedenen Richtungen ausgeführt werden.
• Der Durchmesser der Ablaufleitung soll gleich oder größer
als der Durchmesser der Anschlußleitung sein (ausgenom-
men Steigteil) (Plastikrohr; Nenngröße 20 mm; Außenab-
messungen: 26mm).
• Die Ablaufleitung kurz und mit einer Steigung von mindes-
tens 1/100 nach unten geneigt halten, um zu verhindern,
daß sich Lufttaschen bilden. (Siehe Abb. 27)
ACHTUNG
Wasseransammlungen in der Abflussleitung können zu einem
Verschluss führen.
Kondenswasser-
Ablaufschlauch(1)
Ablaufleitung
(für VP20 Verbindung)
(Bauseits
(Zubehörteil)
beizustellen)
VP20
Eckstück (10)
Großes Dichtungsstück (8)
Klammer (2)
Hinweise zum aufwärts verlaufenden Ablaufschlauch
Abb. 26
Druckreduzierventil
Markierungsbereich
Handventil
Stickstoff
Deckenbeton
1 - 1,5 m
Hängerbügel
VP20
(Zubehörteil)
(Zubehörteil)
