Kondensatauslass
Kältemittelrohre
Abflussloch für
Wartungsarbeiten
(mit Gummikappe)
Innengerätleiterplatte
(Gehäuse)
FERN-
ÜBERTRAGUNGS-
ZWANGS-
BEDIENUNG
KABEL
AUS
Klemmenanschluss
methode für
Fernbedienung
7. Beenden Sie den Betrieb ausschließlich mit der Fernbedi-
enung.
8.

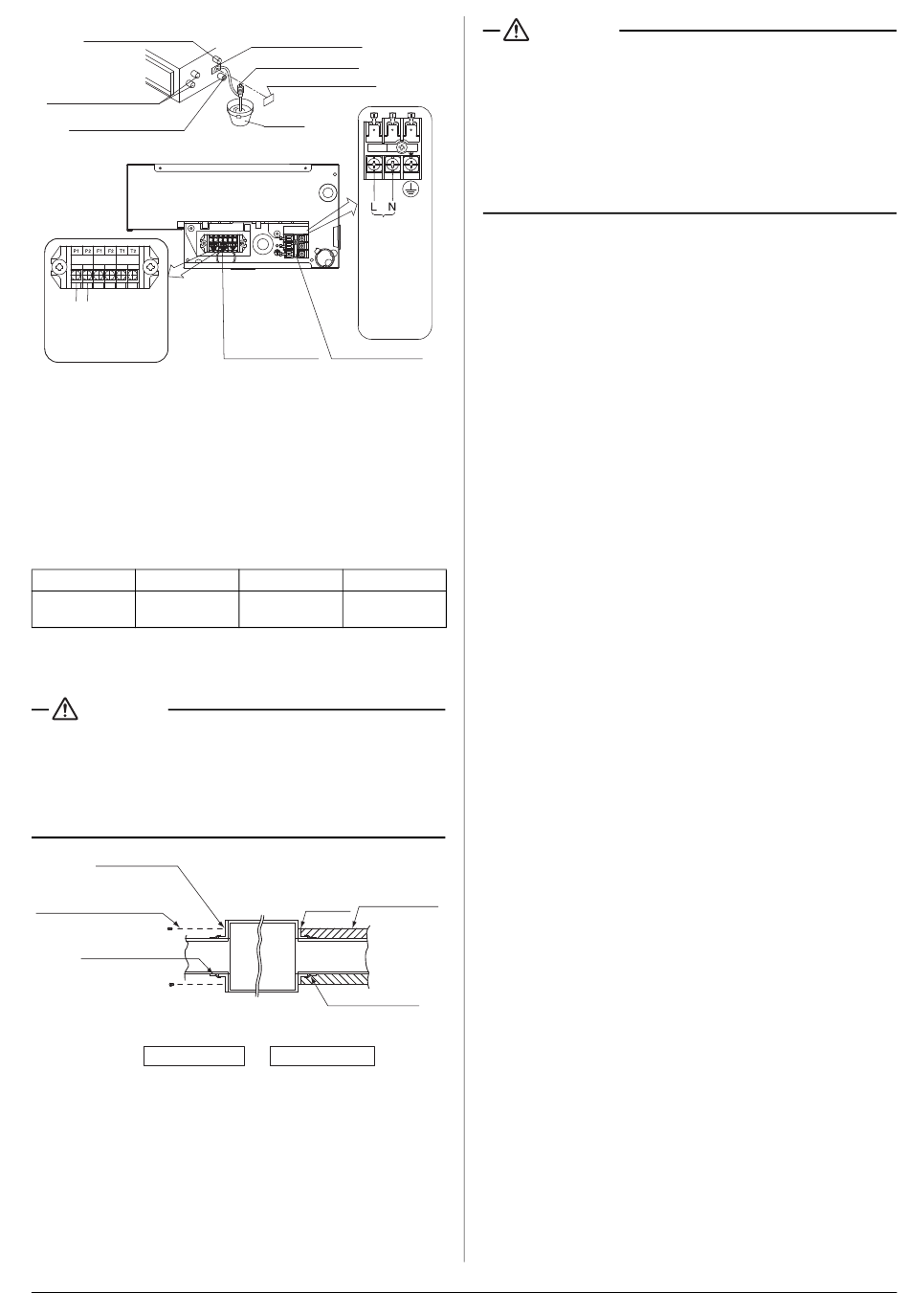

INSTALLATION DES LÜFTUNGSKANALS
Schließen Sie den bauseits vorhandenen Lüftungskanal an.
Lufteinlassseite
• Lüftungskanal und Zuluftflansch (bauseits beigestellt)
anschließen.
• Verbinden Sie den Flansch mit den Schrauben (7) mit der
Haupteinheit.
Klasse
15 · 20 · 25 · 32
Anzahl der
16
Positionen
• Umwickeln Sie den Flansch und den Kanal im
Anschlussbereich mit Aluminiumband oder ähnlich, damit
keine Luft entweichen kann.
ACHTUNG
Wenn Sie einen Kanal an der Zuluftseite anschließen, montie-
ren Sie auch einen Luftfilter im Zuluftstrom. (Verwenden Sie
Luftfilter mit einem gravimetrischen Nutzungsgrad von mind-
estens 50%.)
Der mitgelieferte Filter wird nicht verwendet, wenn ein Zuluft-
kanal installiert wird.
Flansch
(bauseits
bereitstellen)
Montageschrauben(7)
(Zubehörteil)
Aluminiumband
(bauseits
bereitstellen)
Lufteinlassseite
Luftauslassseite
• Schließen Sie den Kanal mit entsprechend Durchmesser an
der Auslassseite an.
• Umwickeln Sie den Flansch und den Kanal im
Anschlussbereich mit Aluminiumband oder ähnlich, damit
keine Luft entweichen kann.
Deutsch
Inspektionsfenster
Tragbare Pumpe
Inspektionsdeckel
Eimer
L
N
Spannungs-
versorgung:
Einzelne Phase,
50 Hz, 220 V–240 V
Einzelne Phase,
60 Hz, 220 V
Klemmenanschluss-
methode für
Stromversorgung
Klemmenleiste
Klemmenleiste
40 · 50
63
22
26
Isolationsmaterial
Flansch
Haupteinheit
(bauseits
bereitstellen)
Aluminiumband
(bauseits
bereitstellen)
Luftauslassseite
ACHTUNG
• Stellen Sie sicher, dass der Kanal isoliert wird, um Bildung
von Kondenswasser zu verhindern. (Material: Glaswolle
oder Polyethylenschaum, 25 mm stark)
• Benutzen Sie bei der Verwendung von Metallrohren
zwischen dem Rohr und der Wand in Holzgebäuden elek-
trisches Isoliermaterial, um Metall- oder Drahtleisten oder
Metallplatten hindurch zu führen.
• Erklären Sie Ihrem Kunden die Wartung und Reinigen der
Zubehörteile (Luftfilter, Lüftungsgitter (Zu- und Abluft) usw.).
9.
ELEKTROINSTALLATIONSARBEITEN
9-1 ALLGEMEINE HINWEISE
• Schalten Sie vor Beginn der Arbeiten den Strom ab.
• Alle vor Ort bereitgestellten Teile, Materialien und elektrische
Installationen müssen den örtlichen Vorschriften entsprechen.
• Nur Kupferleiter verwenden.
• Beachten Sie auch den "Verdrahtungsplan" auf dem Deckel
des Steuerungskastens, wenn Sie die Elektroanschlüsse
vornehmen.
• Einzelheiten zum Anschluss der Fernbedienung finden Sie in
der "INSTALLATIONSANLEITUNG DER FERNBEDI-
ENUNG".
• Alle Verdrahtungsarbeiten müssen von einem qualifizierten
Elektriker durchgeführt werden.
• Dieses System besteht aus mehreren Innengeräten. Markie-
ren Sie jedes der Innengeräte als Gerät A, Gerät B, usw... und
vergewissern Sie sich, dass die Verkabelung der Anschlusspl-
atine zum Außengerät und dem BS-Gerät entsprechend
übereinstimmen. Wenn die Verkabelung und die Rohrleitung-
sanschlüsse zwischen dem Außengerät und einem
Innengerät falsch sind, kann das zu einer Störung des Sys-
tems führen.
• Es muss eine Sicherung installiert sein, die in der Lage ist,
die Stromzufuhr für die gesamte Anlage zu unterbrechen.
• Siehe beiliegendes installationshandbuch des Außenaggre-
gats für Einzelheiten für Größe der Stromversorgungsver-
drahtung für das Außenaggregat, Leistung des
Unterbrecherschalters und der Schalter sowie Verdrahtung-
sanweisungen.
• Denken Sie daran, das Klimagerät zu erden.
• Sorgen Sie dafür, dass das Erdungskabel nicht in Kontakt mit
Gas- oder Wasserrohren, Blitzableitern oder der Erdung der
Telefonleitungen kommt.
• Gasleitungen: Austretendes Gas kann Explosionen oder
Feuer verursachen.
• Wasserrohre: Sie können nicht geerdet werden, wenn
Leitungen aus Kunststoff verwendet
wurden.
• Erdung der Telefonleitung oder Blitzableiter: Das Masse-
potential steigt bei Blitzschlag extrem an.
• Verwenden Sie isolierte Klemmanschlüsse, um einen
Kurzschluss der Versorgungsleitungen zu vermeiden.
• Schalten Sie die Stromversorgung (Leistungsschalter oder
Fehlerstrom-Schutzschalter) nicht eher ein, bis alle übrigen
Arbeiten abgeschlossen sind.
9
