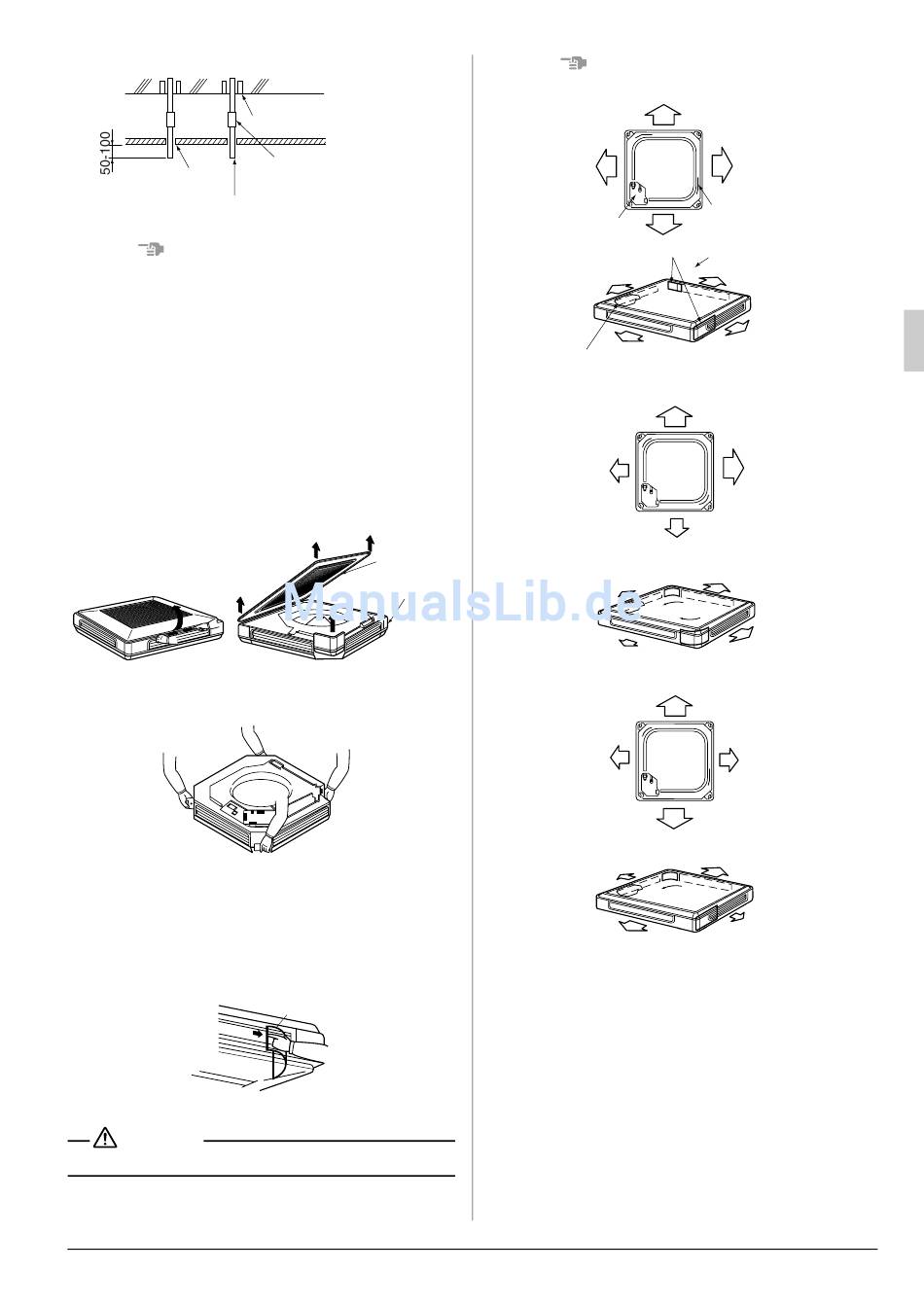

Daikin FXUQ100MV1 Installationsanleitung Seite 7

Zwischendecke
Aufhängerbolzen
Abb. 3
HINWEIS
• Alle obigen Teile werden vor Ort beschafft.
(Verwenden Sie einen M8 - M10 Bolzen.)
Verwenden Sie einen Einschubanker für vorhandene Decken
und einen Senkeinschub, Senkanker oder andere vor Ort bes-
chaffte Teile für neue Decken zur Verstärkung der Decke zum
Tragen des Gewichts der Einheit. Stellen Sie den Abstand von
der Zwischendecke in, bevor Sie fortfahren.
3. Nehmen Sie das Lufteinlaßgitter und die Eckenabdeck-
ungen vom Innenaggregat ab.
• Nehmen Sie das Luftfinlaßgitter ab. (Siehe Abb. 4 und 5)
• Schieben Sie die Sperrknöpfe (×2) am Lufteinlaßgitter
nach innen (Pfeilrichtung) und heben es an.
• Öffnen Sie das Lufteinlaßgitter um 45° Grad und nehmen
es von der Einheit ab.
• Nehmen Sie die Eckenabdeckungen ab.
Abb. 4
Das Innenaggregat beim Tragen
an den Hängerbügeln halten.
Abb. 5
[ÄNDERN DER LUFTSTROMRATE]
• Werksseitig sind die Verschlüsse an den Luftauslässen C
und D geschlossen, so daß die Luftstromrate in alle vier
Richtungen gleich ist.
• Die Luftstromrate kann durch Verschieben des Verschlus-
ses geändert werden. (Siehe Abb. 6 und 7)
Abb. 6
ACHTUNG
Darauf achten, nicht die Wärmeaustauscherrippen zu berühren.
Deutsch
Deckenbeton
Anker
Lange Mutter oder Spannschloß
(Länge: mm)
Lufteinla
ßgitter
Eckenabdeckung (× 4)
Verschluß
HINWEIS
• Abbildungen von der Decke aus gesehen
C
B
Leitungs- A
bereich
Verschluß
B
A
Leitungsbereich
Bei Auslie ferung ab Werk
Moderate
Stromrate
B
Moderate
Stromrate
Moderate
Stromrate
B
A
Moderate Stromrate
Moderate
Stromrate
B
Moderate
Stromrate
B
A
Abb. 7
[DECKENHÖHE]
Das Innenaggregat muß an Decken von bis zu 3,5m Höhe instal-
liert werden. Es wird aber erforderlich, Einstellungen Vor Ort über
Fernbedienung bei Deckenhöhen von über 2,7m vorzunehmen.
Weitere Informationen finden Sie unter "10. EINSTELLUNGEN
VOR ORT".
Installieren Sie diese Einheit, wo die Höhe der Unterplatten über
2,5m beträgt, so daß der Anwender sie nicht leicht berühren
kann.
D
Verschluß
Luftaustritt
(zeigt Ablaufwanne an)
C
D
C
D
A
C
D
C
Moderate
Stromrate
D
A
C
D
Moderate
Stromrate
