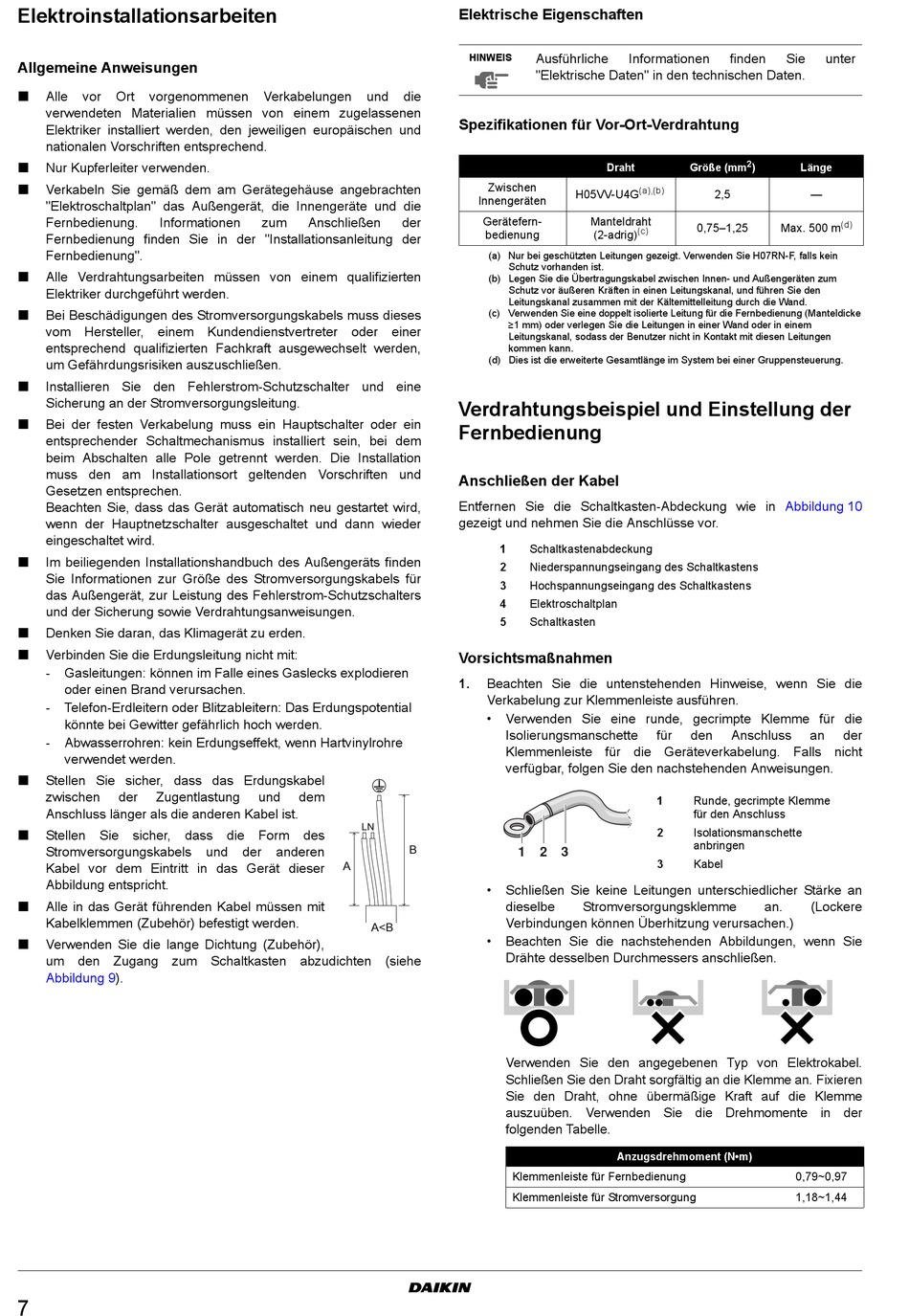

Elektroinstallationsarbeiten
Allgemeine Anweisungen
Alle
vor
Ort
vorgenommenen
verwendeten Materialien müssen von einem zugelassenen
Elektriker installiert werden, den jeweiligen europäischen und
nationalen Vorschriften entsprechend.
Nur Kupferleiter verwenden.
Verkabeln Sie gemäß dem am Gerätegehäuse angebrachten
"Elektroschaltplan" das Außengerät, die Innengeräte und die
Fernbedienung.
Informationen
Fernbedienung finden Sie in der "Installationsanleitung der
Fernbedienung".
Alle Verdrahtungsarbeiten müssen von einem qualifizierten
Elektriker durchgeführt werden.
Bei Beschädigungen des Stromversorgungskabels muss dieses
vom Hersteller, einem Kundendienstvertreter oder einer
entsprechend qualifizierten Fachkraft ausgewechselt werden,
um Gefährdungsrisiken auszuschließen.
Installieren Sie den Fehlerstrom-Schutzschalter und eine
Sicherung an der Stromversorgungsleitung.
Bei der festen Verkabelung muss ein Hauptschalter oder ein
entsprechender Schaltmechanismus installiert sein, bei dem
beim Abschalten alle Pole getrennt werden. Die Installation
muss den am Installationsort geltenden Vorschriften und
Gesetzen entsprechen.
Beachten Sie, dass das Gerät automatisch neu gestartet wird,
wenn der Hauptnetzschalter ausgeschaltet und dann wieder
eingeschaltet wird.
Im beiliegenden Installationshandbuch des Außengeräts finden
Sie Informationen zur Größe des Stromversorgungskabels für
das Außengerät, zur Leistung des Fehlerstrom-Schutzschalters
und der Sicherung sowie Verdrahtungsanweisungen.
Denken Sie daran, das Klimagerät zu erden.
Verbinden Sie die Erdungsleitung nicht mit:
-
Gasleitungen: können im Falle eines Gaslecks explodieren
oder einen Brand verursachen.
-
Telefon-Erdleitern oder Blitzableitern: Das Erdungspotential
könnte bei Gewitter gefährlich hoch werden.
-
Abwasserrohren: kein Erdungseffekt, wenn Hartvinylrohre
verwendet werden.
Stellen Sie sicher, dass das Erdungskabel
zwischen
der
Zugentlastung
Anschluss länger als die anderen Kabel ist.
Stellen
Sie
sicher,
dass
Stromversorgungskabels
Kabel vor dem Eintritt in das Gerät dieser
Abbildung entspricht.
Alle in das Gerät führenden Kabel müssen mit
Kabelklemmen (Zubehör) befestigt werden.
Verwenden Sie die lange Dichtung (Zubehör),
um den Zugang zum Schaltkasten abzudichten (siehe
Abbildung
9).
7
Verkabelungen
und
zum
Anschließen
und
dem
LN
die
Form
des
und
der
anderen
A
A<B
Elektrische Eigenschaften
Ausführliche
HINWEIS
"Elektrische Daten" in den technischen Daten.
die
Spezifikationen für Vor-Ort-Verdrahtung
Zwischen
Innengeräten
der
Gerätefern-
bedienung
(a) Nur bei geschützten Leitungen gezeigt. Verwenden Sie H07RN-F, falls kein
Schutz vorhanden ist.
(b) Legen Sie die Übertragungskabel zwischen Innen- und Außengeräten zum
Schutz vor äußeren Kräften in einen Leitungskanal, und führen Sie den
Leitungskanal zusammen mit der Kältemittelleitung durch die Wand.
(c) Verwenden Sie eine doppelt isolierte Leitung für die Fernbedienung (Manteldicke
≥1 mm) oder verlegen Sie die Leitungen in einer Wand oder in einem
Leitungskanal, sodass der Benutzer nicht in Kontakt mit diesen Leitungen
kommen kann.
(d) Dies ist die erweiterte Gesamtlänge im System bei einer Gruppensteuerung.
Verdrahtungsbeispiel und Einstellung der
Fernbedienung
Anschließen der Kabel
Entfernen Sie die Schaltkasten-Abdeckung wie in
gezeigt und nehmen Sie die Anschlüsse vor.
1
Schaltkastenabdeckung
2
Niederspannungseingang des Schaltkastens
3
Hochspannungseingang des Schaltkastens
4
Elektroschaltplan
5
Schaltkasten
Vorsichtsmaßnahmen
1.
Beachten Sie die untenstehenden Hinweise, wenn Sie die
Verkabelung zur Klemmenleiste ausführen.
•
Verwenden Sie eine runde, gecrimpte Klemme für die
Isolierungsmanschette
Klemmenleiste für die Geräteverkabelung. Falls nicht
verfügbar, folgen Sie den nachstehenden Anweisungen.
B
1
2
3
•
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe
Verbindungen können Überhitzung verursachen.)
•
Beachten Sie die nachstehenden Abbildungen, wenn Sie
Drähte desselben Durchmessers anschließen.
Verwenden Sie den angegebenen Typ von Elektrokabel.
Schließen Sie den Draht sorgfältig an die Klemme an. Fixieren
Sie den Draht, ohne übermäßige Kraft auf die Klemme
auszuüben. Verwenden Sie die Drehmomente in der
folgenden Tabelle.
Klemmenleiste für Fernbedienung
Klemmenleiste für Stromversorgung
Informationen
finden
2
Draht
Größe (mm
(a),(b)
H05VV-U4G
2,5
Manteldraht
0,75–1,25
(c)
(2-adrig)
für
den
Anschluss
1
Runde, gecrimpte Klemme
für den Anschluss
2
Isolationsmanschette
anbringen
3
Kabel
Stromversorgungsklemme
Anzugsdrehmoment (N•m)
Sie
unter
)
Länge
—
(d)
Max. 500 m
Abbildung 10
an
der
an.
(Lockere
0,79~0,97
1,18~1,44
