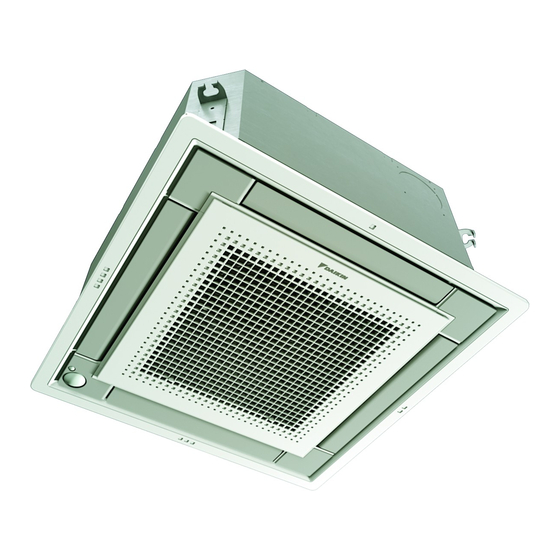

Daikin FXZA15A2VEB Referenz Für Installateure Und Benutzer

Vrv system klimaanlage
Vorschau ausblenden Andere Handbücher für FXZA15A2VEB:
Inhaltsverzeichnis

Werbung

Quicklinks

FXZA15A2VEB
FXZA20A2VEB
FXZA25A2VEB
FXZA32A2VEB
FXZA40A2VEB
FXZA50A2VEB
Referenz für Installateure und Benutzer
VRV System Klimaanlage

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin FXZA15A2VEB

Inhaltszusammenfassung für Daikin FXZA15A2VEB

  • Seite 1 Referenz für Installateure und Benutzer VRV System Klimaanlage FXZA15A2VEB FXZA20A2VEB FXZA25A2VEB FXZA32A2VEB FXZA40A2VEB FXZA50A2VEB...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemeines ..............................2.2.2 Installationsort..............................2.2.3 Kältemittel — bei R410A oder R32 ........................ 11 2.2.4 Sole .................................
  • Seite 3 Inhaltsverzeichnis 13 Entsorgung Für den Installateur 14 Über die Verpackung 14.1 Übersicht: Über die Verpackung ............................ 48 14.2 Innengerät..................................48 14.2.1 Einheit auspacken und handhaben........................ 48 14.2.2 So entfernen Sie das Zubehör vom Innengerät ..................... 49 15 Über die Geräte und Optionen 15.1 Identifikation ...................................

  • Seite 4: Über Die Dokumentation

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.

  • Seite 5: Allgemeine Sicherheitsvorkehrungen

    Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪...

  • Seite 6: Für Den Monteur

    WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin...

  • Seite 7: Installationsort

    Allgemeine Sicherheitsvorkehrungen ACHTUNG Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird.
  • Seite 8 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.  B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
  • Seite 9 Allgemeine Sicherheitsvorkehrungen HINWEIS ▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen keinen starken Vibrationen oder Pulsationen ausgesetzt werden. ▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt werden gegen schädliche Einwirkungen von außen. ▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.
  • Seite 10 Allgemeine Sicherheitsvorkehrungen 2 Legen Sie fest, welche Grafik oder Tabelle Sie benutzen. ▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für Wandmontage oder ist sie ein Standgerät? ▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum gelagert werden, und bei bauseitigen Rohrleitungen in unbelüfteten Räumen ist das abhängig von der Installationshöhe: Beträgt die Installationshöhe…...

  • Seite 11: Kältemittel - Bei R410A Oder R32

    Allgemeine Sicherheitsvorkehrungen Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) m (kg) ≤1.842 — ≤1.842 — ≤1.842 — 1.843 3.64 1.843 4.45 1.843 28.9 4.83 34.0 3.95 4.34 5.31 41.2 5.79 49.0 4.74 5.13 6.39 57.5 5.53 7.41 66.7 8.51 76.6...
  • Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren: ▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu Sauerstoffmangel führen. ▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen. GEFAHR: EXPLOSIONSGEFAHR Auspumpen –...

  • Seite 13: Sole

    Allgemeine Sicherheitsvorkehrungen Wenn Gehen Sie dann Ein Siphonrohr vorhanden ist Füllen Sie den Zylinder in aufrechter Position. (d. h. der Zylinder ist mit “Siphon zum Einfüllen von Flüssigkeiten vorhanden”) KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum. ▪ Kältemittelzylinder müssen langsam geöffnet werden.

  • Seite 14: Elektrik

    Allgemeine Sicherheitsvorkehrungen HINWEIS Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 98/83 EG entspricht. 2.2.6 Elektrik GEFAHR: STROMSCHLAGGEFAHR ▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die Abdeckung des Steuerungskastens abnehmen, Anschlüsse vornehmen oder stromführende Teile berühren. ▪ Unterbrechen Sie die Stromversorgung mindestens 1 Minute und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen.
  • Seite 15 Allgemeine Sicherheitsvorkehrungen ACHTUNG ▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach die stromführenden Verbindungen installieren. ▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die stromführenden Leitungsverbindungen getrennt worden sind. ▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel- Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert.

  • Seite 16: Besondere Sicherheitshinweise Für Installateure

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
  • Seite 17 Besondere Sicherheitshinweise für Installateure ACHTUNG Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn, diese Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.
  • Seite 18 Besondere Sicherheitshinweise für Installateure ACHTUNG ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.

  • Seite 19: Für Den Benutzer

    Für den Benutzer Für den Benutzer FXZA15~50A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599623-1A – 2020.06...

  • Seite 20: Sicherheitshinweise Für Benutzer

    Sicherheitshinweise für Benutzer 4 Sicherheitshinweise für Benutzer Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften. 4.1 Allgemein WARNUNG Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur. WARNUNG Das Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit...

  • Seite 21: Instruktionen Für Sicheren Betrieb

    Sicherheitshinweise für Benutzer ▪ Einheiten sind mit folgendem Symbol gekennzeichnet: Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem autorisierten Monteur...
  • Seite 22 Sicherheitshinweise für Benutzer ACHTUNG Einheit elektrisch betriebenen Sicherheitseinrichtungen ausgestattet, z.  B. mit einem Kältemittel-Leckagedetektor. Damit diese Sicherheitseinrichtungen immer funktionieren, muss die Einheit nach ihrer Installation immer mit Strom versorgt werden, mit Ausnahme kleiner Unterbrechungen für die Durchführung von Wartungsarbeiten. ACHTUNG ▪...
  • Seite 23 Sicherheitshinweise für Benutzer ACHTUNG Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus. WARNUNG Legen Sie KEINE Gegenstände unter die Inneneinheit und/ oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.
  • Seite 24 Sicherheitshinweise für Benutzer ACHTUNG Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und Verletzungen verursachen. GEFAHR: STROMSCHLAGGEFAHR Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss ausgeschaltet sein.
  • Seite 25 Sicherheitshinweise für Benutzer WARNUNG Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

  • Seite 26: Über Das System

    Über das System 5 Über das System WARNUNG ▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahr bestehen. Wenden Sie sich an Ihren Händler. ▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der Nähe keine offenen Flammen gibt.

  • Seite 27: Erforderliche Informationen Für Ventilator-Konvektoren

    Kühlleistung (latent) rated,c Heizleistung rated,h Eingang Strom insgesamt elec Schallleistungspegel (nach Geschwindigkeitseinstelllung, sofern verfügbar) Kontaktinformationen: DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic FXZA15 0,036 FXZA20 0,036 FXZA25 0,036 FXZA32 0,038 FXZA40...

  • Seite 28: Benutzerschnittstelle

    Benutzerschnittstelle 6 Benutzerschnittstelle ACHTUNG ▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler. HINWEIS Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, chemischen Staubtüchern usw.

  • Seite 29: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme 7 Vor der Inbetriebnahme WARNUNG In diesem Gerät sind Teile, die unter Strom stehen oder die heiß sein können. WARNUNG Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist. ACHTUNG Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen.

  • Seite 30: Betrieb

    Betrieb 8 Betrieb 8.1 Betriebsbereich INFORMATION Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur angeschlossenen Außeneinheit. 8.2 Informationen zu Betriebsmodi INFORMATION Abhängig vom installierten System stehen einige Betriebsmodi nicht zur Verfügung. ▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit automatisch angepasst, oder der Ventilator wird sofort ausgeschaltet.

  • Seite 31: Spezielle Betriebsmodi Bei Heizen

    Betrieb Symbol Betriebsmodus Auto. In Auto-Modus schaltet die Inneneinheit automatisch um zwischen Heizen und Kühlen, je nach dem, was zum Erreichen des Sollwerts erforderlich ist. 8.2.2 Spezielle Betriebsmodi bei Heizen Betrieb Beschreibung Enteisung Um zu verhindern, dass aufgrund von Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb.

  • Seite 32: System Betreiben

    Betrieb INFORMATION Abhängig von der Systemanordnung und der Einrichtung steht die automatisch aktivierte Luftstromrichtung "Auto" möglicherweise nicht zur Verfügung. INFORMATION Wie Sie die Luftstromrichtung einstellen können, wird in der Referenz oder im Handbuch der benutzten Benutzerschnittstelle beschrieben. Automatische Luftstromsteuerung Unter folgenden Betriebsbedingungen wird...

  • Seite 33: Energie Sparen Und Optimaler Betrieb

    Energie sparen und optimaler Betrieb 9 Energie sparen und optimaler Betrieb ACHTUNG Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus. WARNUNG Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.

  • Seite 34: Instandhaltung Und Wartung

    Instandhaltung und Wartung 10 Instandhaltung und Wartung 10.1 Sicherheitsvorkehrungen bei Wartung und Service HINWEIS Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service- Mitarbeiter durchgeführt werden. Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche Vorschriften können aber kürzere Wartungsintervalle fordern. ACHTUNG: Achten Sie besonders auf den Ventilator! Es ist gefährlich, die Einheit zu überprüfen, während der Ventilator in Betrieb ist.

  • Seite 35: Luftfilter, Ansauggitter, Luftauslass Und Außenblenden Reinigen

    Instandhaltung und Wartung GEFAHR: STROMSCHLAGGEFAHR Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss ausgeschaltet sein. Sonst besteht Stromschlag- und Verletzungsgefahr. WARNUNG Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch gelegenen Stellen eine Leiter benutzen.

  • Seite 36: Ansauggitter Reinigen

    Instandhaltung und Wartung BYFQ60B BYFQ60C 3 Luftfilter reinigen. Einen Staubsauger verwenden oder mit Wasser abwaschen. Wenn der Luftfilter stark verschmutzt ist, eine weiche Bürste und ein neutrales Reinigungsmittel verwenden. 4 Den Luftfilter im Schatten trocknen lassen. 5 Den Luftfilter wieder anbringen und das Ansauggitter schließen. 6 Den Strom einschalten.

  • Seite 37: Luftauslass Und Außenblenden Reinigen

    Instandhaltung und Wartung BYFQ60B 45° BYFQ60C 90° 3 Den Luftfilter entfernen. BYFQ60B BYFQ60C 4 Das Ansauggitter reinigen. Zum Reinigen eine weiche Borstenbürste und Wasser oder ein neutralen Reinigungsmittel verwenden. Ist das Ansauggitter stark verschmutzt, ca. 10  Minuten lang mit einem herkömmlichen Küchenreiniger einweichen und dann mit Wasser abwaschen.

  • Seite 38: Wartung Vor Langer Betriebspause

    Instandhaltung und Wartung HINWEIS ▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen. Mögliche Folge: Verfärbungen und Verformungen. ▪ Nur Wasser oder Luft UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und Verformungen. ▪ NICHT zu fest reiben, wenn Sie die Lamelle mit Wasser abwaschen. Mögliche Folge: Die Oberflächenversiegelung kann sich ablösen.

  • Seite 39: Infos Zum Kältemittel-Leckagen-Sensor

    Instandhaltung und Wartung WARNUNG: WENIGER BRENNBARES MATERIAL Das Kältemittel in diesem Gerät ist schwer entflammbar. WARNUNG Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG ▪...
  • Seite 40 Instandhaltung und Wartung Wenn eine Leckage erkannt wird während die Einheit im Status Bereitschaft ist Wenn eine Leckage im Betriebsstatus Bereitschaft erkannt wird, wird "false detection check" (Fehlererkennungsprüfung) angezeigt. False detection check (Fehlererkennungsprüfung) 1 Die Einheit startet den Ventilatorbetrieb mit der niedrigsten Einstellung. 2 Die Benutzerschnittstelle zeigt den Fehlercode "A0-13", gibt ein akustisches Alarmsignal aus und die Statusanzeige blinkt.

  • Seite 41: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 11 Fehlerdiagnose und -beseitigung Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler. WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom ab, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).

  • Seite 42: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems

    Fehlerdiagnose und -beseitigung Störung Maßnahme Das System funktioniert ▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass zwar, Kühl- oder von Außen- oder Inneneinheit durch Objekte Heizbetrieb arbeiten jedoch blockiert sind. Entfernen Sie gegebenenfalls alle nicht ausreichend. Objekte, und achten Sie darauf, dass eine gute Luftzirkulation gewährleistet ist.

  • Seite 43: Symptom: Der Ventilator-Geschwindigkeit Entspricht Nicht Der Einstellung

    Fehlerdiagnose und -beseitigung 11.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird. Wenn bei Heizbetrieb die Raumtemperatur die eingestellte Ziel-Temperatur erreicht hat, schaltet sich die Außeneinheit aus und die Inneneinheit wechselt auf flüsterleisen Betrieb mit entsprechender Ventilatordrehzahl.

  • Seite 44: Symptom: Geräusche Des Klimageräts (Inneneinheit, Außeneinheit)

    Fehlerdiagnose und -beseitigung 11.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit) ▪ Es ertönt ein kontinuierliches leises Zischen, wenn sich das System im Kühl- oder Enteisungsbetrieb befindet. Hierbei handelt es sich um das Geräusch des Kältemittelgases, das durch Innen- und Außeneinheiten strömt. ▪...

  • Seite 45: Veränderung Des Installationsortes

    Veränderung des Installationsortes 12 Veränderung des Installationsortes Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise. FXZA15~50A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599623-1A – 2020.06...

  • Seite 46: Entsorgung

    Entsorgung 13 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,...

  • Seite 47: Für Den Installateur

    Für den Installateur Für den Installateur FXZA15~50A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599623-1A – 2020.06...

  • Seite 48: Über Die Verpackung

    Über die Verpackung 14 Über die Verpackung 14.1 Übersicht: Über die Verpackung Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem Innengerät vor Ort geliefert wurde. Es enthält Informationen zu folgenden Punkten: ▪ Einheit auspacken und handhaben ▪ Zubehörteile von der Einheit abnehmen Bitte auf Folgendes achten: ▪...

  • Seite 49: So Entfernen Sie Das Zubehör Vom Innengerät

    Über die Verpackung 14.2.2 So entfernen Sie das Zubehör vom Innengerät 1× 1× 7× 4× 8× 4× 1× 1× 1× 1× Papierschablone für Installation (oberer Teil der Verpackung) Allgemeine Sicherheitshinweise Installations- und Betriebsanleitung für Inneneinheit Kabelbinder Dichtungspads: Groß (Ablaufrohr), mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung), klein (elektrische Verkabelung) Metallschelle Ablaufschlauch...

  • Seite 50: Über Die Geräte Und Optionen

    Über die Geräte und Optionen 15 Über die Geräte und Optionen In diesem Kapitel 15.1 Identifikation................................... 15.1.1 Typenschild: Inneneinheit............................15.2 Über die Inneneinheit................................15.3 Systemanordnung................................... 15.4 Kombinieren von Geräten und Optionen ..........................15.4.1 Mögliche Optionen für das Innengerät ......................... 15.1 Identifikation HINWEIS Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen.

  • Seite 51: Kombinieren Von Geräten Und Optionen

    Über die Geräte und Optionen Inneneinheit Außeneinheit Benutzerschnittstelle Ansaugluft Austretende Luft Kältemittelrohrleitungen + Übertragungskabel Abflussrohr Ansauggitter und Luftfilter 15.4 Kombinieren von Geräten und Optionen INFORMATION In Ihrem Land sind bestimmte Funktionen oder Optionen möglicherweise NICHT verfügbar. 15.4.1 Mögliche Optionen für das Innengerät Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung stehen: ▪...
  • Seite 52 Über die Geräte und Optionen ACHTUNG ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪...

  • Seite 53: Installation Des Geräts

    Installation des Geräts 16 Installation des Geräts In diesem Kapitel 16.1 Den Ort der Installation vorbereiten............................16.1.1 Anforderungen an den Installationsort des Innengeräts ..................16.2 Montieren des Innengeräts..............................16.2.1 Richtlinien zur Installation der Inneneinheit ......................16.2.2 Leitlinien zur zur Installation des Abflussrohrs...................... 16.1 Den Ort der Installation vorbereiten Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder Werkstatt benutzt wird.
  • Seite 54 Installation des Geräts HINWEIS Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von Funkwellen elektronische Störungen verursachen. Gerät entspricht Spezifikationen, die für den Schutz gegen solche Art von Interferenzen für angemessen gelten. Es gibt jedoch keine Garantie, dass bei besonderen Installationsszenarien keinerlei Störung auftreten kann.

  • Seite 55: Montieren Des Innengeräts

    Installation des Geräts ≥295 mm: Bei Installation mit BYFQ60B ≥308 mm: Bei Installation mit BYFQ60C Inneneinheit Beleuchtung (die Abbildung zeigt eine an der Decke montierte Beleuchtung, aber eine eingelassene Deckenbeleuchtung ist auch erlaubt) Ventilator Statisches Volumen (Beispiel: Tabelle) ▪ B: Mindest- und Maximalabstand zum Boden: Minimum: 2,7 m, um versehentliches Berühren zu vermeiden.
  • Seite 56 Installation des Geräts HINWEIS Nach Installieren der Zierblende: ▪ Sicherstellen, dass die Zierblende lückenlos am Gerätegehäuse anliegt. Mögliche Folge: Sonst kann Luft durch die Lücke eindringen und dazu führen, dass Feuchtigkeit kondensiert und Tropfen bildet. ▪ Stellen Sie sicher, dass die Kunststoffteile der Zierblende frei von Öl sind. Mögliche Folge: Öl kann Kunststoffteile beschädigen und zersetzen.
  • Seite 57 Installation des Geräts ▪ Deckenöffnung und Einheit: Achten Sie darauf, dass die Größe der Deckenöffnung im Rahmen der folgenden Grenzen liegt: Minimum: 585 mm damit es für die Einheit passt. Maximum: 660 mm bei Installation mit BYFQ60B und 595 mm bei Installation mit BYFQ60C und dabei darauf achten, dass sich Zierblende und abgehängte Decke genug überlappen.

  • Seite 58: Leitlinien Zur Zur Installation Des Abflussrohrs

    Installation des Geräts Wasserwaage Vinylschlauch Wasserstand HINWEIS Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist), kann es zu Funktionsstörungen des Schwimmerschalters und zu einem Wasseraustritt kommen. 16.2.2 Leitlinien zur zur Installation des Abflussrohrs Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß...
  • Seite 59 Installation des Geräts ▪ Abflussrohre zusammenführen. Sie können Abflussrohre zusammenführen. Darauf achten, dass die Rohre und T-Verbindungen das richtige Maß haben. Es muss der Betriebskapazität der Einheiten entsprechen. (mm) T-Verbindung Abflussrohr an der Inneneinheit anschließen HINWEIS Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so dass der Bereich der Installation und die Umgebung beschädigt werden können.
  • Seite 60 Installation des Geräts So prüfen Sie auf Wasserleckagen Das Verfahren ist davon abhängig, ob die Installation des Systems bereits vollzogen ist. Ist das System noch nicht fertig installiert, schließen Sie vorübergehend die Benutzerschnittstelle an und stellen die Stromversorgung der Einheit her. Wenn die Installation des Systems noch nicht abgeschlossen ist 1 Die elektrischen Leitungen vorübergehend anschließen.
  • Seite 61 Installation des Geräts 5 Den Strom ausschalten. 6 Elektrische Verkabelung trennen. ▪ Die Wartungsblende abnehmen. ▪ Stromversorgung trennen. ▪ Die Benutzerschnittstelle trennen. ▪ Die Wartungsblende wieder anbringen. Wenn die Installation des Systems bereits abgeschlossen ist 1 Kühlbetrieb starten (siehe Referenzhandbuch oder Wartungshandbuch der Benutzerschnittstelle).

  • Seite 62: Installation Der Leitungen

    Installation der Leitungen 17 Installation der Leitungen In diesem Kapitel 17.1 Vorbereiten der Kältemittelleitungen............................ 17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 17.1.2 Isolieren der Kältemittelleitungen ......................... 17.2 Anschließen der Kältemittelleitung............................17.2.1 Kältemitteilleitungen anschließen ......................... 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................17.2.4 Hinweise zum Biegen der Rohre..........................

  • Seite 63: Isolieren Der Kältemittelleitungen

    Installation der Leitungen Außendurchmesser Härtegrad Stärke (t) (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

  • Seite 64: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen

    Installation der Leitungen 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN ACHTUNG ▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪...

  • Seite 65: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Installation der Leitungen 17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen: ▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.

  • Seite 66: So Schließen Sie Die Kältemittelleitung An Das Innengerät An

    Installation der Leitungen Genau im rechten Winkel schneiden. Entgraten. 3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf das Rohr. 4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe nachfolgende Abbildung. Bördelwerkzeug für Herkömmliches Bördelwerkzeug R32 (Kupplungstyp) Kupplungstyp...
  • Seite 67 Installation der Leitungen Überwurfmutter (an der Einheit angebracht) Kältemittelleitungsrohr-Anschluss (am Gerät angebracht) Einheit Dichtungspads: Mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung) (Zubehör) Die Falze der Isolierstücke nach oben drehen. Am Sockel der Einheit befestigen. Die Kabelbinder auf den Isolierstücken festziehen. Den Bereich vom Sockel des Geräts bis zur Spitze der Überwurfmutter mit dem Dämmungskissen umwickeln.

  • Seite 68: Elektroinstallation

    Elektroinstallation 18 Elektroinstallation In diesem Kapitel 18.1 Über das Anschließen der elektrischen Leitungen ........................ 18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................18.1.3 Spezifikationen der Standardelektroteile ......................18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen.................... 18.1 Über das Anschließen der elektrischen Leitungen Typischer Ablauf Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden...

  • Seite 69: Richtlinien Zum Anschließen Der Elektrischen Leitungen

    Elektroinstallation WARNUNG ▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben. ▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr. ▪...

  • Seite 70: Spezifikationen Der Standardelektroteile

    Elektroinstallation Kabeltyp Installationsverfahren Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Ringscheibe Verlitzter Leitungsdraht mit runder, gecrimpter Klemme a Klemme b Schraube c Flache Ringscheibe O Zulässig X NICHT zulässig Anzugsdrehmomente Verkabelung Schraubengröße Anzugsdrehmoment (N•m) Stromversorgungskabel 1,08~1,32 Übertragungskabel M3.5...

  • Seite 71: Die Elektrischen Leitungen An Die Inneneinheiten Anschließen

    Elektroinstallation Komponente Klasse 15~25 32~40 Übertragungskabel 0,75 bis 1,25 mm (2‑adriges Kabel) H05RN-F (60245 IEC 57) Kabel Benutzerschnittstelle Benutzerschnittstelle - maximal 500 m Empfohlene bauseitige 6 A Sicherung Fehlerstrom Gerät Muss den geltenden gesetzlichen Vorschriften entsprechen MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die angegebenen Werte sind Maximalwerte (exakte Werte siehe elektrische Daten der Inneneinheit).
  • Seite 72 Elektroinstallation 6 Alle Zwischenräume dicht machen (bauseitig zu liefern), damit keine Kleintiere ins System gelangen können. 7 Die Wartungsblende wieder anbringen. 1× 1× 70~90 70~90 10~20 10~15 10~15 Wartungsblende (mit Schaltplan) Kabelöffnung Stromversorgung anschließen Kabelbinder Anschluss des Benutzerschnittstellen-Kabels und des Übertragungskabels Beispiel für ein komplettes System 1 Benutzerschnittstelle regelt 1 Inneneinheit.
  • Seite 73 Elektroinstallation ACHTUNG ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit. Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der Benutzerschnittstelle.

  • Seite 74: Inbetriebnahme

    Inbetriebnahme 19 Inbetriebnahme In diesem Kapitel 19.1 Übersicht: Inbetriebnahme ..............................19.2 Sicherheitsvorkehrungen bei Inbetriebnahme ........................19.3 Checkliste vor Inbetriebnahme .............................. 19.4 Probelauf durchführen ................................19.1 Übersicht: Inbetriebnahme In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um das System nach dessen Installation in Betrieb zu nehmen.

  • Seite 75: Checkliste Vor Inbetriebnahme

    Inbetriebnahme WARNUNG Wenn die Blenden der Inneneinheiten noch nicht befestigt sind, achten Sie darauf, nach Abschluss des Probelaufs das System auf AUS zu schalten. Zum Ausschalten die Benutzerschnittstelle verwenden. Den Betrieb nicht dadurch beenden, indem Sie Hauptschalter auf AUS schalten! 19.3 Checkliste vor Inbetriebnahme Überprüfen Sie erst die unten aufgeführten Punkte, nachdem die Einheit installiert worden ist.
  • Seite 76 Inbetriebnahme HINWEIS Den Probelauf NICHT unterbrechen. FXZA15~50A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599623-1A – 2020.06...

  • Seite 77: Erweiterte-Funktion

    Erweiterte-Funktion 20 Erweiterte-Funktion 20.1 Bauseitige Einstellung Führen Sie die folgenden bauseitigen Einstellungen durch, damit diese der tatsächlichen Installation und den Anforderungen des Benutzers entsprechen: ▪ Deckenhöhe ▪ Bereich von Luftstromrichtung ▪ Luftvolumen, wenn der Thermostatregler auf AUS ist ▪ Zeit zur Filterreinigung ▪...
  • Seite 78 Erweiterte-Funktion Wenn Sie den Luftstromrichtungsbereich Dann einstellen wollen auf… — Oben 13 (23) Mittel Unten Einstellung: Luftvolumen, wenn der Thermostatregler auf AUS ist Diese Einstellung muss den Anforderungen des Benutzers entsprechen. Bestimmt die Ventilatordrehzahl der Inneneinheit, während der Thermostat auf AUS ist. 1 Wenn Sie eingestellt haben, dass der Ventilator arbeiten soll, dann legen Sie auch die Luftvolumen-Geschwindigkeit fest: Wenn Sie Folgendes wollen…...
  • Seite 79 Erweiterte-Funktion Wenn Sie ein Intervall wollen von… Dann — (Luftverunreinigung) ±2500 h (leicht) 10 (20) ±1250 h (stark) Benachrichtigung EIN Benachrichtigung AUS Einstellung: Thermostatsensorauswahl Diese Einstellung muss dem entsprechen, wie / ob der Thermostat-Sensor des Fernreglers benutzt wird. Wenn der Thermostatsensor des Fernreglers… Dann —...
  • Seite 80 Erweiterte-Funktion Einstellung: Automatischer Neustart nach Stromausfall Je nach Bedarf des Benutzer können Sie automatischen Neustart nach einem Stromausfall aktivieren / deaktivieren. Wenn Sie automatischen Neustart nach Dann Stromausfall wollen… — Deaktiviert 12 (22) Aktiviert Bauseitige Einstellungen sind wie folgt definiert: •...

  • Seite 81: Übergabe An Den Benutzer

    Übergabe an den Benutzer 21 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist.

  • Seite 82: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 22 Fehlerdiagnose und -beseitigung 22.1 Fehler beseitigen auf Grundlage von Fehlercodes Wenn das Gerät auf ein Problem stößt, zeigt die Bedieneinheit einen Fehlercode an. Vor dem Zurücksetzen des Fehlercodes muss das Problem erkannt und behoben werden. Dies sollte von einem zugelassenen Monteur oder Ihrem Händler vor Ort durchgeführt werden.
  • Seite 83 Fehlerdiagnose und -beseitigung Code Beschreibung Fehler bei Auslassluft-Thermistor Anomalie bei Raumtemperatur-Thermistor von Fernregler FXZA15~50A2VEB Referenz für Installateure und Benutzer VRV System Klimaanlage 4P599623-1A – 2020.06...

  • Seite 84: Entsorgung

    Entsorgung 23 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,...

  • Seite 85: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 24.1 Schaltplan 24.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan zur betreffenden Einheit.
