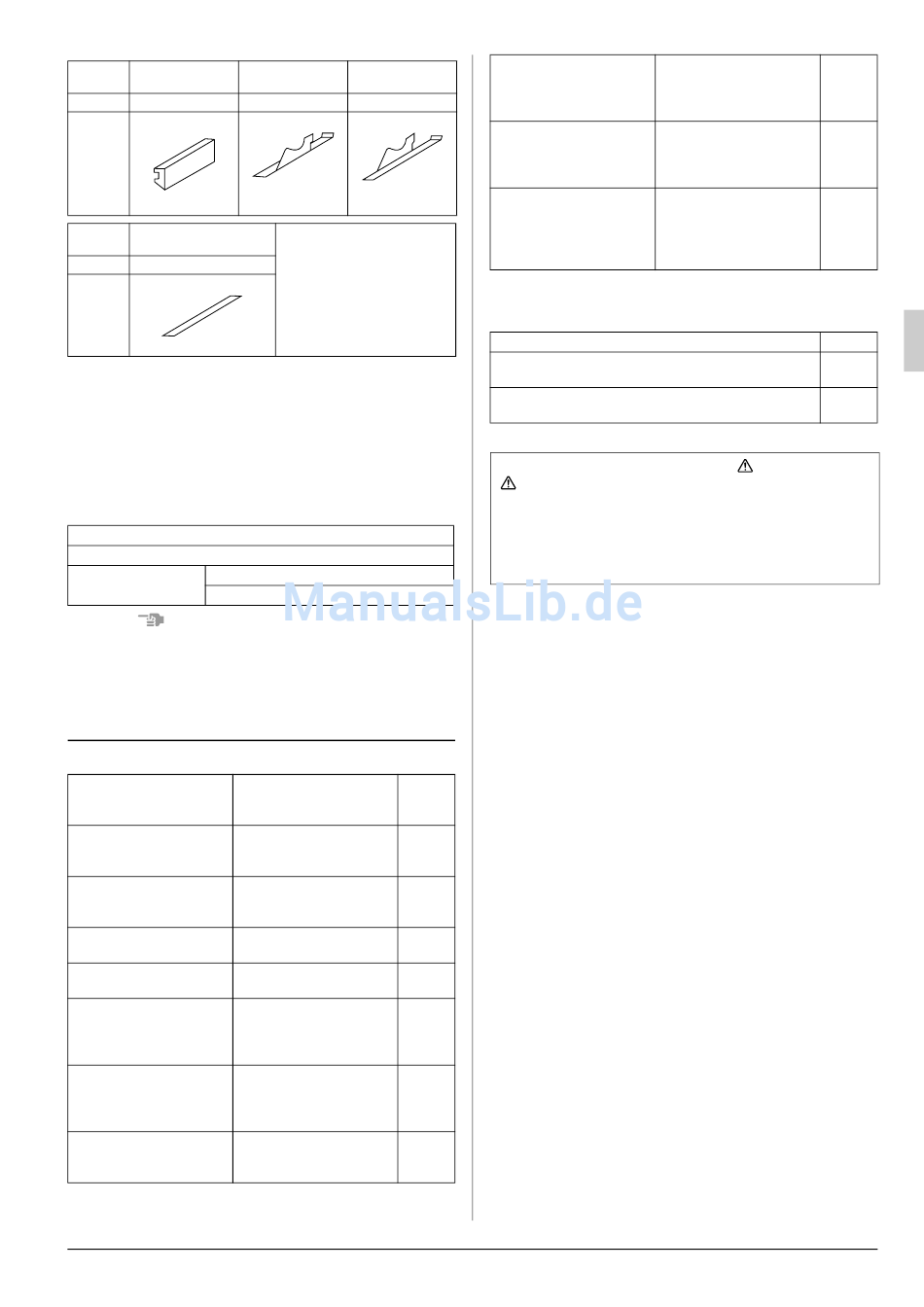

Bezeich- 13)Rückhalter für
12) Blockierstück
nung
Menge 2 Stck.
Form
Bezeich- 15) Mittenrückhalter für
nung Blockierstück
Menge 2 Stck.
Form
2-3 OPTIONALE ZUBEHÖRTEILE
• Die Fernbedienung ist für das Innenaggregat erforderlich.
• Es gibt zwei Typen von Fernbedienungen: verdrahtet und
drahtlos. Wählen Sie die Fernbedienung entsprechend
Tabelle 1 nach Kundenwunsch und bringen Sie sie an einer
geeigneten Stelle an.
(Befolgen Sie zur Installation die Anleitung zur Installation
der Fernbedienung, die der Fernbedienung beiliegt.)
Tabelle 1
Fernbedienung
Verdrahteter Typ
Wärmepumpentyp
Drahtloser Typ
Modell Nur Kühlen
HINWEIS
• Wenn der Kunde eine Fernbedienung wünscht, die nicht in
Tabelle 1 aufgeführt ist, wählen Sie eine geeignete Fernbedie-
nung anhand von Katalogen und technischen Unterlagen aus.
DIE FOLGENDEN PUNKTE BEI DER UND NACH
BEENDETER INSTALLATION ÜBERPRÜFEN.
1. Nach der Arbeit zu prüfende Punkte
Bei nicht korrekter Durch-
Zu prüfende Punkte führung kann folgendes
auftreten
Sind Innengerät bzw. Das Aggregat könnte
Außengerät sicher befes- herunterfallen, vibriereno
tigt? der Geräusche erzeugen.
Ist die Gasdich-
Die Kühlleistung könnte
tigkeitsprüfung durch-
ungenügend sein.
geführt?
Ist das Aggregat völlig Kondensat kann aus-
abgedichtet? treten.
Funktioniert der Wasser- Kondensat kann aus-
ablauf einwandfrei? treten.
Entspricht die Stromver- Das Aggregat könnte
sorgung den am Leis- fehlerhaft funktionieren,
tungsschild aufgeführten oder die Komponenten
Werten? ausbrennen.
Das Aggregat könnte
Ist die Verdrahtung und
fehlerhaft funktionieren,
die Rohrverlegung richtig
oder die Komponenten
durchgeführt?
ausbrennen.
Gefahr eines Strom-
Ist das Aggregat sicher
schlags durch Kriech-
geerdet?
ströme.
Deutsch
14) Rückhalter für
Blockierstück Blockierstück
2 Stck. 2 Stck.
(Sonstiges)
• Betriebsanleitung
• Installationsanleitung
Prüfen
Das Aggregat könnte
Entspricht die Kabel-
fehlerhaft funktionieren,
größe den Spezifika-
oder die Komponenten
tionen?
ausbrennen.
Wird der Luftauslaß bzw.
-einlaß des Innen- oder Die Kühlleistung könnte
Außenaggregats ungenügend sein.
behindert?
Wurde die Kältemittellei-
tungslänge und die zusät- Die Kältemittelmenge in
zliche der Anlage ist nicht
Kältemitteleinfüllmenge ersichtlich.
aufgezeichnet?
∗Sehen Sie zudem noch einmal die "SICHERHEITSHINWEISE"
durch.
2. Bei der Auslieferung zu prüfende Punkte
Zu prüfende Punkte
Haben Sie dem Kunden den Betrieb erklärt und auf
die Bedienungsanleitung verwiesen?
Haben Sie dem Kunden die Bedienungsanleitung
ausgehändigt?
3. Punkte zur Erklärung des Betriebs
Die in der Bedienungsanleitung mit
ACHTUNG markierten Punkte weisen auf die Möglich-
keit von Unfällen mit Verletzungen und Sachschäden bei
falscher Verwendung des Produktes hin. Deshalb ist es
erforderlich, dem Kunden besonders die Inhalte solcher-
art markierter Textstellen zu erklären und den Kunden zu
bitten, die Bedienungsanleitung gründlich zu lesen.
2-4 HINWEIS FÜR DEN INSTALLATEUR
Denken Sie daran, die Kunden in die richtige Bedienung der
Anlage einzuweisen (insbesondere das Reinigen der Luftfilter,
die Bedienung verschiedener Funktionen und das Regeln der
Temperatur) indem Sie diese selbst Bedienvorgänge ausführen
lassen und dazu in die Bedienungsanleitung blicken.
3. WAHL DES INSTALLATIONSORTS UND
LUFTSTROMRICHTUNG
3-1 Wählen Sie einen Installationsort, wo die
folgenden Bedingungen erfüllt sind, und der
vom Kunden genehmigt wurde.
• Im oberen Bereich des Innengeräts (einschließlich hinterer
Teil der Deckenplatte), wo sich kein Tropfwasser an den
Kühlmittelleitungen, der Ablaufleitung, den Wasserrohren
usw. bilden kann.
• Wo optimale Luftzufuhr gewährleistet ist.
• Wo keine Hindernisse die Luftströmung stören.
• Wo Kondensat gut ablaufen kann.
• Wo die tragenden Elemente stark genug für das Gewicht
des Innenaggregats sind.
• Wo keine eingezogene Decke schräg eingebaut ist.
• Wo ausreichender Platz für Wartung und Service sicherges-
tellt werden können.
• Wo keine brennbaren Gase vorhanden sind.
• Wo Leitungen zwischen dem Innenaggregat und Außenag-
gregat innerhalb der zulässigen Grenzen verlegt werden
können.
(Siehe Installationshandbuch des Außengeräts und der
BEV-Gerät.)
Prüfen
WARNUNG und
