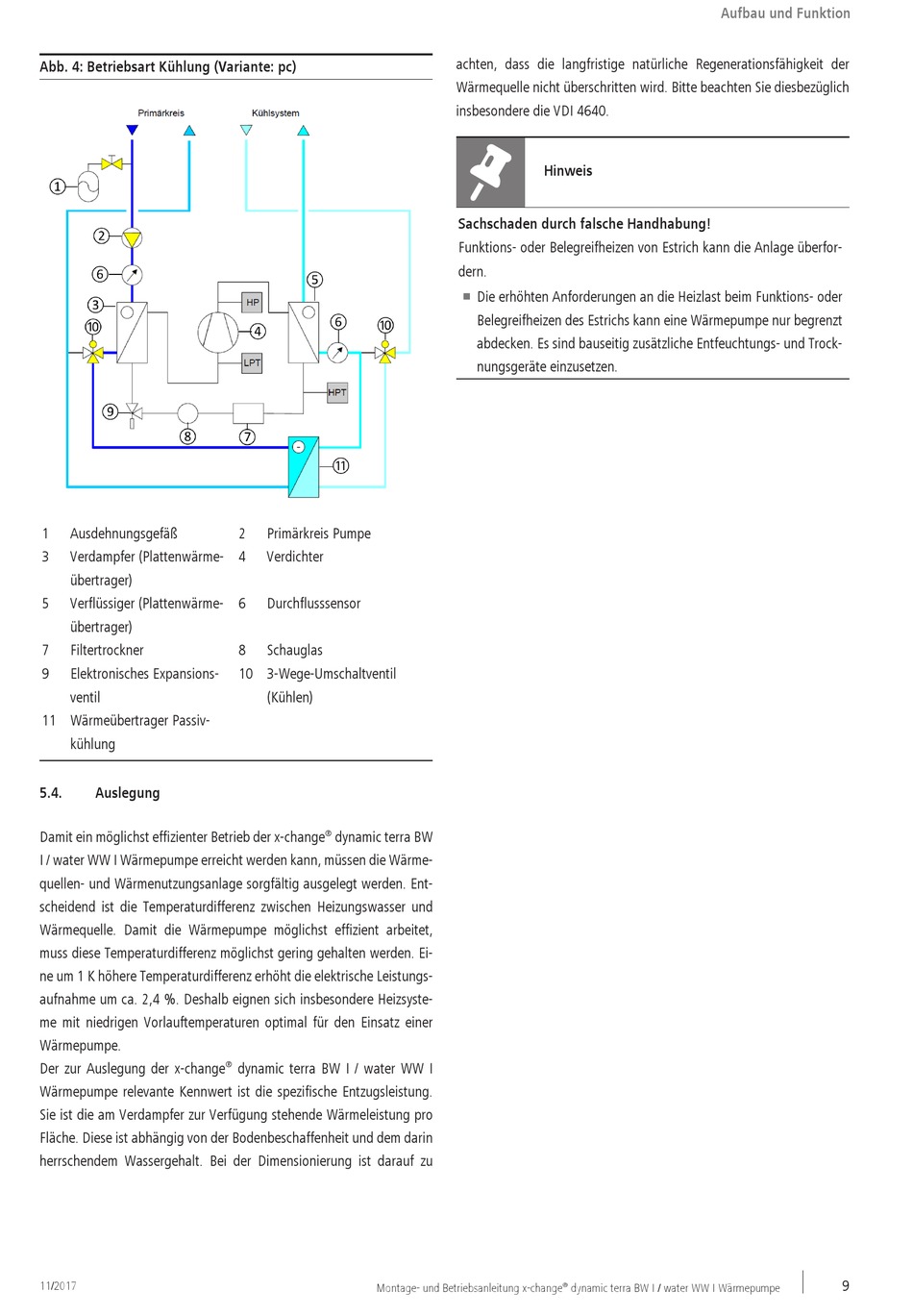

Abb. 4: Betriebsart Kühlung (Variante: pc)
1
Ausdehnungsgefäß
3
Verdampfer (Plattenwärme-
übertrager)
5
Verflüssiger (Plattenwärme-
übertrager)
7
Filtertrockner
9
Elektronisches Expansions-
ventil
11 Wärmeübertrager Passiv-
kühlung
5.4.
Auslegung
Damit ein möglichst effizienter Betrieb der x-change
I / water WW I Wärmepumpe erreicht werden kann, müssen die Wärme-
quellen- und Wärmenutzungsanlage sorgfältig ausgelegt werden. Ent-
scheidend ist die Temperaturdifferenz zwischen Heizungswasser und
Wärmequelle. Damit die Wärmepumpe möglichst effizient arbeitet,
muss diese Temperaturdifferenz möglichst gering gehalten werden. Ei-
ne um 1 K höhere Temperaturdifferenz erhöht die elektrische Leistungs-
aufnahme um ca. 2,4 %. Deshalb eignen sich insbesondere Heizsyste-
me mit niedrigen Vorlauftemperaturen optimal für den Einsatz einer
Wärmepumpe.
Der zur Auslegung der x-change
Wärmepumpe relevante Kennwert ist die spezifische Entzugsleistung.
Sie ist die am Verdampfer zur Verfügung stehende Wärmeleistung pro
Fläche. Diese ist abhängig von der Bodenbeschaffenheit und dem darin
herrschendem Wassergehalt. Bei der Dimensionierung ist darauf zu
11/2017
2
Primärkreis Pumpe
4
Verdichter
6
Durchflusssensor
8
Schauglas
10 3-Wege-Umschaltventil
(Kühlen)
®
dynamic terra BW
®
dynamic terra BW I / water WW I
Montage- und Betriebsanleitung x-change
achten, dass die langfristige natürliche Regenerationsfähigkeit der
Wärmequelle nicht überschritten wird. Bitte beachten Sie diesbezüglich
insbesondere die VDI 4640.
Hinweis
Sachschaden durch falsche Handhabung!
Funktions- oder Belegreifheizen von Estrich kann die Anlage überfor-
dern.
Die erhöhten Anforderungen an die Heizlast beim Funktions- oder
n
Belegreifheizen des Estrichs kann eine Wärmepumpe nur begrenzt
abdecken. Es sind bauseitig zusätzliche Entfeuchtungs- und Trock-
nungsgeräte einzusetzen.
®
dynamic terra BW I / water WW I Wärmepumpe
Aufbau und Funktion
9
