Montage
6.1.3.
Installation der Wärmepumpe
6.1.3.1. Aufstellen der Wärmepumpe
Die Wärmepumpe kann mit einer Sackkarre zum Aufstellungsort beför-
dert werden. Nach dem Demontieren des Deckels, der Frontverkleidung
und der beiden Seitenteile kann die Wärmepumpe auch am Gestell ge-
tragen werden.
Nachdem die Wärmepumpe an den Aufstellungsort platziert wurde,
muss die Wärmepumpe mithilfe der vier verstellbaren Füße waagrecht
ausgerichtet werden.

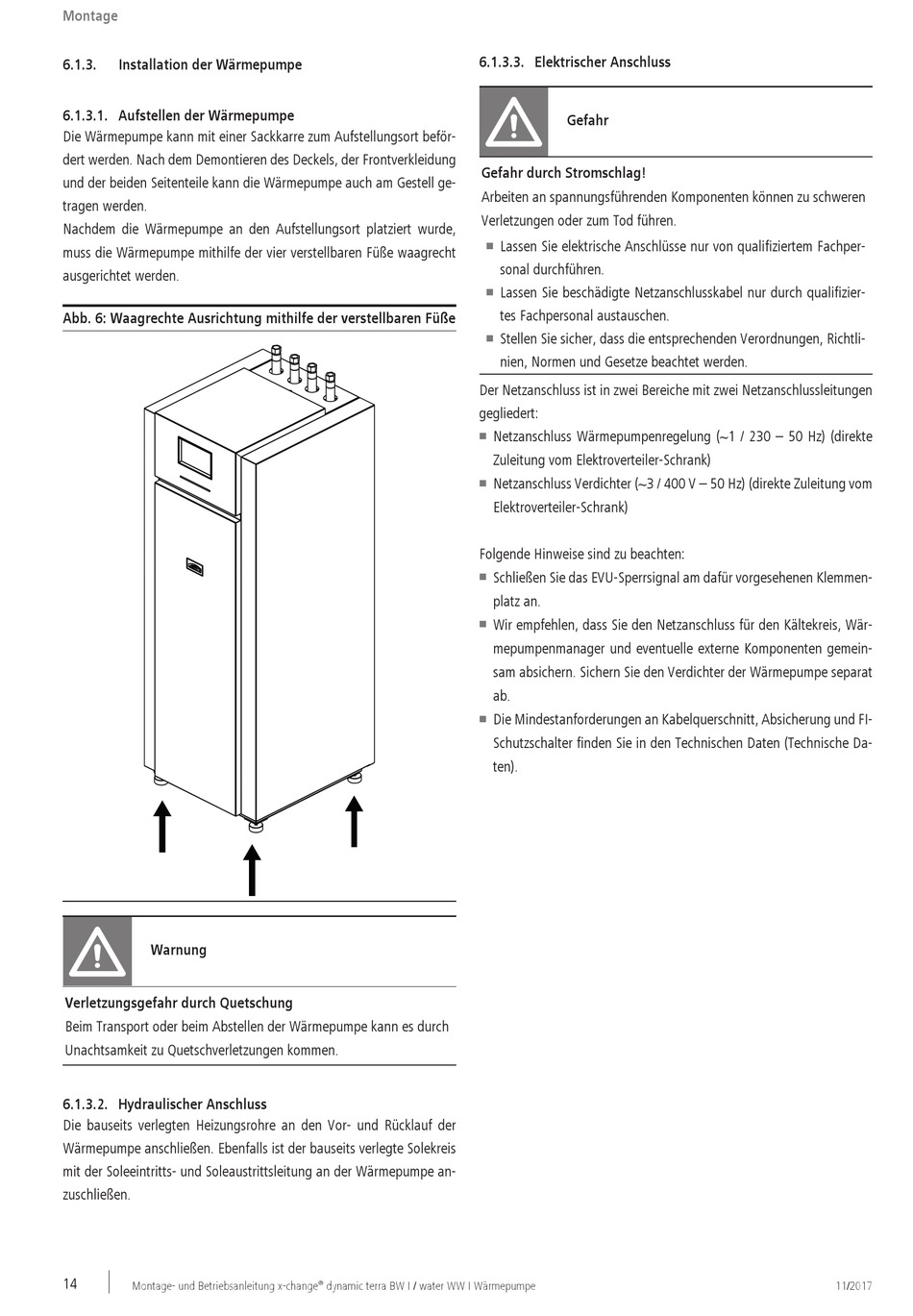

Abb. 6: Waagrechte Ausrichtung mithilfe der verstellbaren Füße
Warnung
Verletzungsgefahr durch Quetschung
Beim Transport oder beim Abstellen der Wärmepumpe kann es durch
Unachtsamkeit zu Quetschverletzungen kommen.
6.1.3.2. Hydraulischer Anschluss
Die bauseits verlegten Heizungsrohre an den Vor- und Rücklauf der
Wärmepumpe anschließen. Ebenfalls ist der bauseits verlegte Solekreis
mit der Soleeintritts- und Soleaustrittsleitung an der Wärmepumpe an-
zuschließen.
14
Montage- und Betriebsanleitung x-change
6.1.3.3. Elektrischer Anschluss
Gefahr durch Stromschlag!
Arbeiten an spannungsführenden Komponenten können zu schweren
Verletzungen oder zum Tod führen.
n
n
n
Der Netzanschluss ist in zwei Bereiche mit zwei Netzanschlussleitungen
gegliedert:
n
n
Folgende Hinweise sind zu beachten:
n
n
n
®
dynamic terra BW I / water WW I Wärmepumpe
Gefahr
Lassen Sie elektrische Anschlüsse nur von qualifiziertem Fachper-
sonal durchführen.
Lassen Sie beschädigte Netzanschlusskabel nur durch qualifizier-
tes Fachpersonal austauschen.
Stellen Sie sicher, dass die entsprechenden Verordnungen, Richtli-
nien, Normen und Gesetze beachtet werden.
Netzanschluss Wärmepumpenregelung (~1 / 230 – 50 Hz) (direkte
Zuleitung vom Elektroverteiler-Schrank)
Netzanschluss Verdichter (~3 / 400 V – 50 Hz) (direkte Zuleitung vom
Elektroverteiler-Schrank)
Schließen Sie das EVU-Sperrsignal am dafür vorgesehenen Klemmen-
platz an.
Wir empfehlen, dass Sie den Netzanschluss für den Kältekreis, Wär-
mepumpenmanager und eventuelle externe Komponenten gemein-
sam absichern. Sichern Sie den Verdichter der Wärmepumpe separat
ab.
Die Mindestanforderungen an Kabelquerschnitt, Absicherung und FI-
Schutzschalter finden Sie in den Technischen Daten (Technische Da-
ten).
11/2017
