Im lokalen Modus wird das Modem direkt an entsprechend polarisierte Telefonklemmen
TIP und RING der Zentrale angeschlossen (siehe Abbildung 3). Die Fernsprechleitung
muss von der Zentrale abgetrennt sein.
Nachdem das Modem
„INBETRIEBNAHME DER ZENTRALE") und der Befehl VERBINDEN (lokal) gewählt
wurde, muss in der Zentrale die Servicefunktion FS 76 abgerufen werden. Nach dem
Herstellen der Verbindung werden die Daten der Zentrale abgelesen. Anschließend kann
man mit dem Ablesen der Ereignisse, Parametrieren usw. beginnen.
F1
AC AC
∼18V + OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5

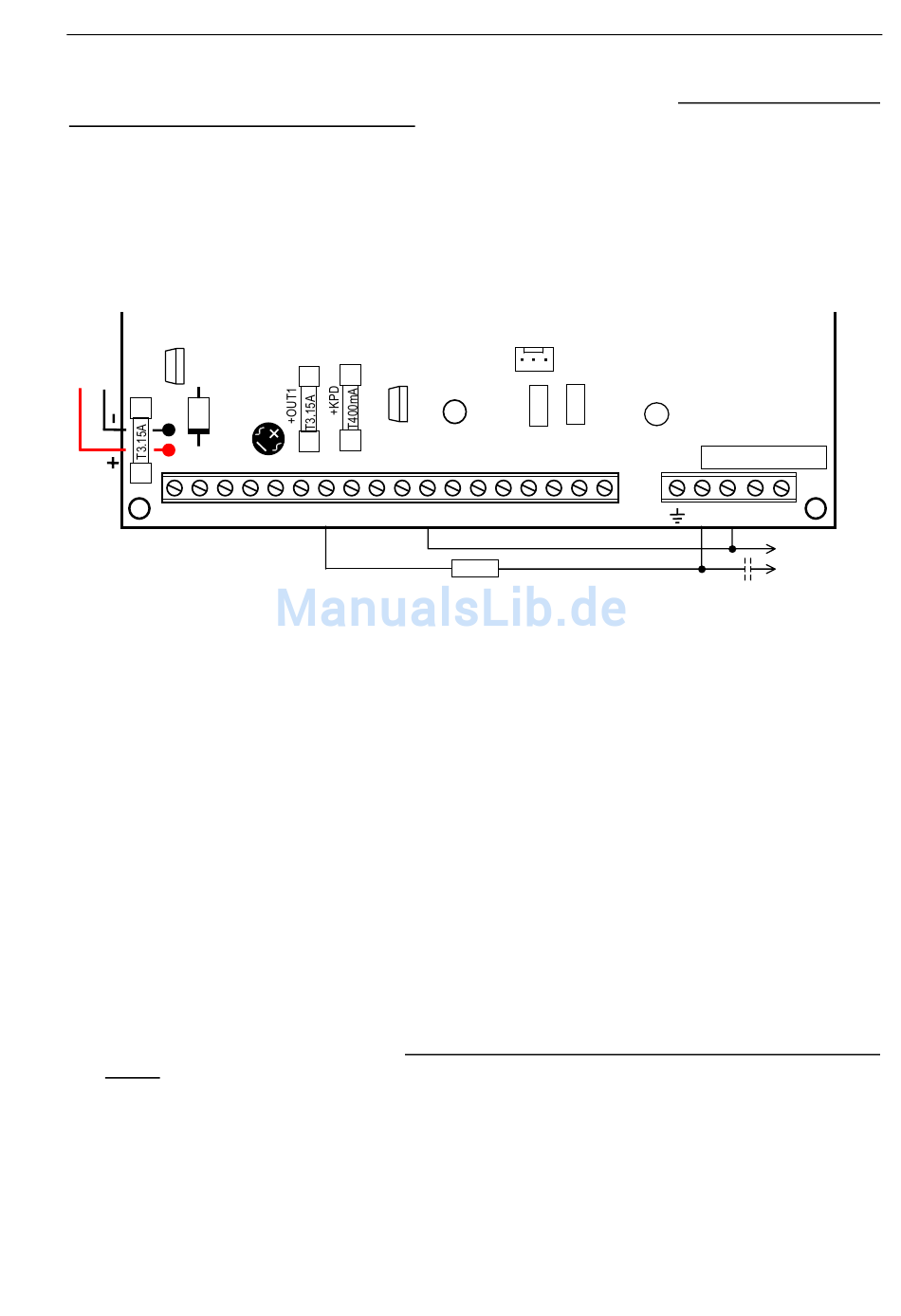

Abbildung 4. - Polarisierung
Kommunikation mit dem Rechner zu starten.
ACHTUNG: Bei einigen Modemtypen muss zur Separation der Gleichspannung, die den
Telefoneingang der Zentrale polarisiert, ein Kondensator in den Schaltkreis
eingefügt werden (mindestens 1µF).
Der Fernmodus wird über eine telefonische Verbindung zwischen dem Servicerechner
und der Alarmzentrale realisiert. Die Verbindung über einen Telefonanschluss kann auf
drei Weisen initialisiert werden:
1. Zuerst wählt der Rechner die Alarmzentrale an. Nach der Entgegennahme des Anrufs
tauscht die Alarmzentrale mit dem Rechner den Verbindungscode aus. Sind die
Codes korrekt, bestätigt die Zentrale den Empfang des Download-Befehls, legt auf
und ruft erneut an die im System programmierte Telefonnummer des Rechners
zurück. Vor dem Rückruf informiert die Zentrale die Leitstelle über den Beginn der
Fernparametrierung.
2. Der Rechner wählt die Alarmzentrale an, und die Zentrale startet den Datentransfer
sofort nach Abstimmung der Verbindungscodes. Dieser vereinfachte Modus wird
realisiert, wenn in der Zentrale die Rufnummers des Rechners nicht programmiert
wurde. Die Benachrichtigung der Leitstelle erfolgt in dem Fall erst nach Beendigung
der Kommunikation mit dem Rechner.
3. Die Verbindung wird von der Zentrale mit der Funktion 0 hergestellt. Nach Abruf der
Funktion durch den Hauptbetreiber oder Service-Techniker wählt die Zentrale die
Rufnummer des Rechners, die mit der Servicefunktion FS 4 programmiert wurde, und
nach Beendigung des Downloads wird eine Benachrichtigung an die Leitstelle
gesendet.
Anleitung für den Errichter
im Programm
F3
F2
(+12V)
Widerstand 220Ω
der Klemmen
DLOAD10 gestartet
ZENTRALE CA-5
RS232
(TTL)
der Fernsprechleitung,
(siehe Abschnitt
TIP RING T-1 R-1
Zum Modem
um die lokale
