HomeMatic HM-Sec-SC-2 Montageanleitung Seite 7

Verwenden Sie bei Schraubmontage zum Befe-
stigen der Elektronikeinheit die kurzen
Senkkopfschrauben und zum Befestigen des
Magneten die längeren Linsenkopfschrauben.
Bohren Sie bei Befestigung auf harten
Untergründen mit einem 1,5 mm Bohrer vor, bei
weichen Untergründen ist dies nicht notwendig.
Durch diese beiden Schrauben wird jedoch die
Tür bzw. der Fensterflügel beschädigt. Bei
Mietwohnungen könnte dies zu einer
Schadensersatzforderung oder zum Einbehalt
der Mietkaution führen.

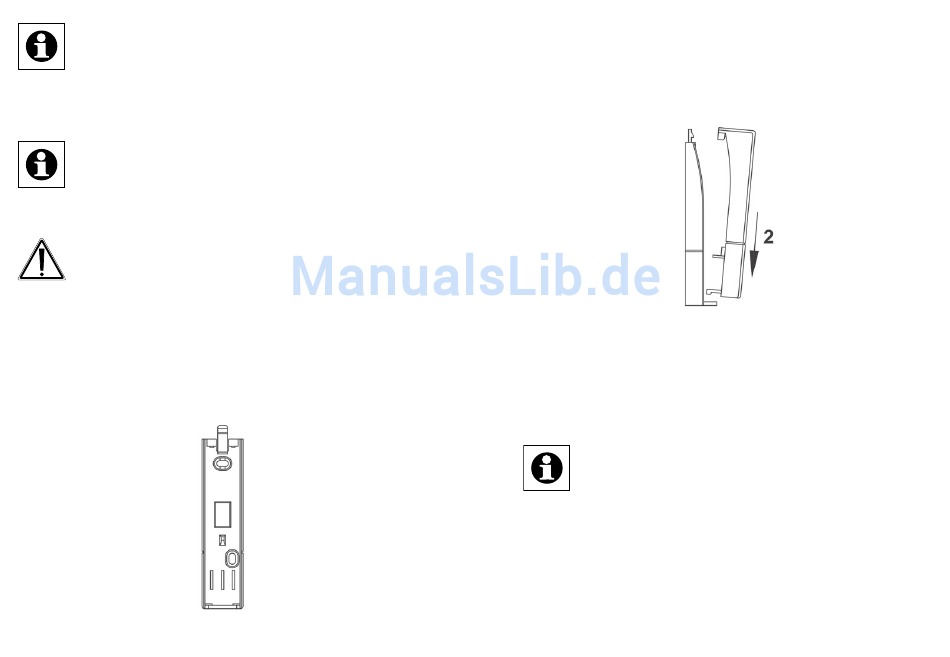

• Montieren Sie den Halter für die Elektronikeinheit
mit dem Entriegelungselement nach oben.
12
• Schieben Sie nun die Elektronikeinheit auf den
Halter, indem Sie die Einheit leicht über dem Hal-
ter in Richtung 1 auf den Halter aufsetzen und
dann bis zum Einrasten nach unten schieben (2).
• Verwenden Sie nun gegebenenfalls ein oder
mehrere der mitgelieferten Distanzstücke (A) um
den Magneten (B) auf eine Ebene mit der Elek-
tronikeinheit zu bringen (nur Schraubmontage).
Beachten Sie dabei folgendes: Bei Verwendung
des 14,5 mm hohen Distanzstücks (A) müssen
Sie dieses zunächst mit zwei Schrauben 2,2 x
16 mm befestigen und dann die Magneteinheit
(B) mit zwei weiteren Schrauben darauf fixieren.
Die flacheren Distanzstücke werden einfach
zusammen mit dem Magneten durch 2
Schrauben 2,2 x 16 mm (C) befestigt.
13
