HomeMatic HM-SCI-3-FM Bedienungs Und Installationsanleitung Handbuch

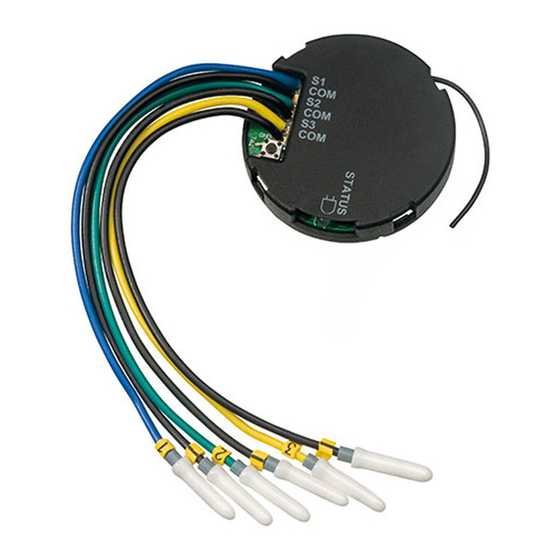

Funk-schließerkontaktschnittstelle 3 eingänge, unterputzmontage
Vorschau ausblenden Andere Handbücher für HM-SCI-3-FM:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Installations- und
Bedienungsanleitung (S. 3)
Installation and operating manual
(p. 21)
Funk-Schließerkontaktschnittstelle
3 Eingänge, Unterputzmontage:
Radio shutter contact interface
3-channel, flush-mount:
HM-SCI-3-FM

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HomeMatic HM-SCI-3-FM

Inhaltszusammenfassung für HomeMatic HM-SCI-3-FM

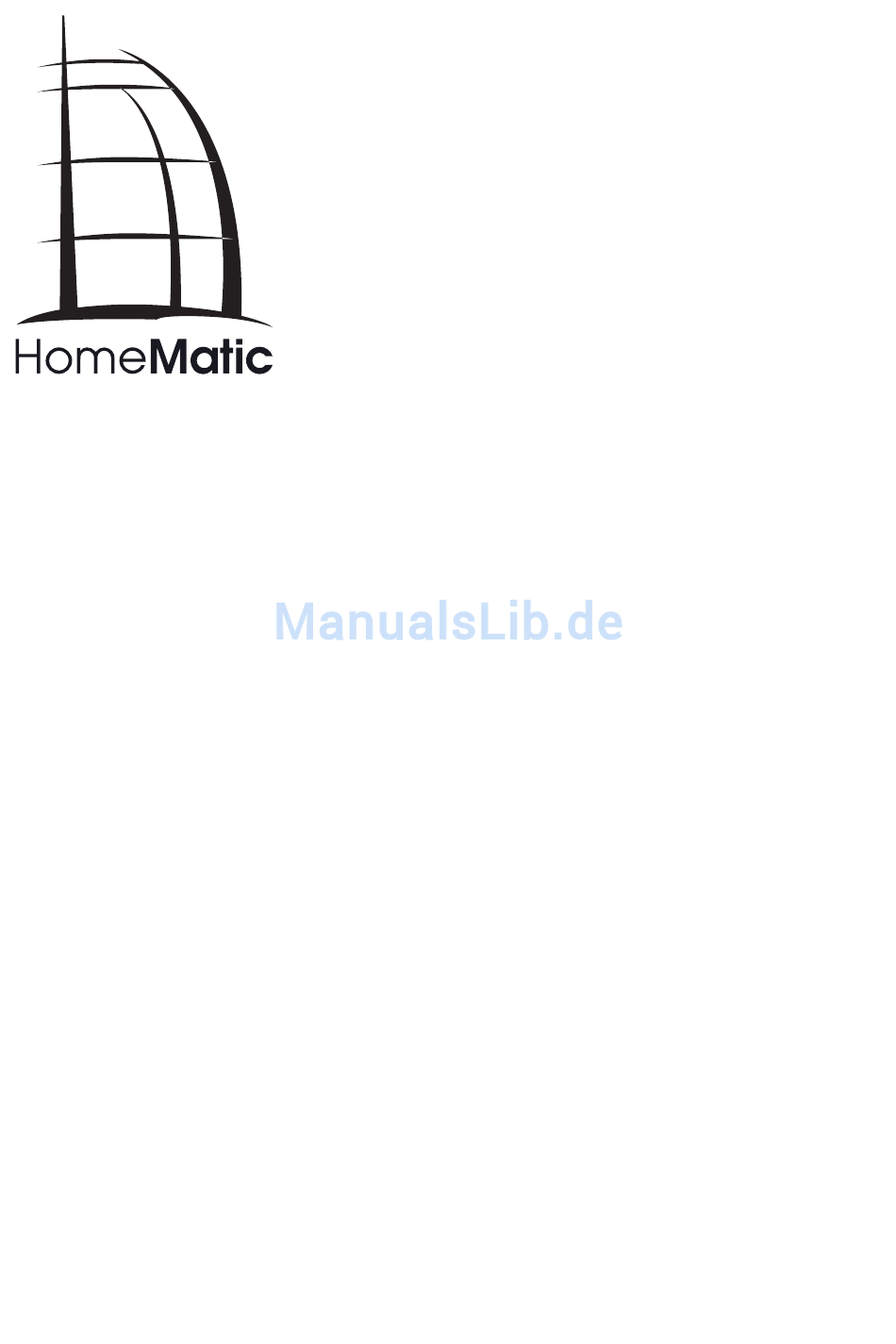

  • Seite 1 Installations- und Bedienungsanleitung (S. 3) Installation and operating manual (p. 21) Funk-Schließerkontaktschnittstelle 3 Eingänge, Unterputzmontage: Radio shutter contact interface 3-channel, flush-mount: HM-SCI-3-FM...
  • Seite 2 1. Ausgabe Deutsch 01/2011 Dokumentation © 2010 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

  • Seite 3: Inhaltsverzeichnis

    Funktion......5 Allgemeine Systeminformation zu HomeMatic 6 Allgemeine Hinweise zum Funkbetrieb ..7 Installation .

  • Seite 4: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic-Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung.

  • Seite 5: Funktion

    Magnet kontakte (Reed-Kontakte) oder Endschalter. Die Änderung eines Schaltzustands wird nicht nur er- kannt, sondern auch gespeichert und als Funkbefehl an angelernte HomeMatic Komponenten übertragen. Wenn ein Schalter/Kontakt offen ist, wird ein Ein- schaltsignal gesendet, ist ein Schalter/Kontakt ge- schlossen, wird ein Ausschaltsignal übertragen.

  • Seite 6: Allgemeine Systeminformation Zu Homematic

    Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic-Haussteuersy- stems und arbeitet mit dem bidirektionalen BidCoS ® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Ge- rätes über ein Programmiergerät und Software kon- figurierbar.

  • Seite 7: Allgemeine Hinweise Zum Funkbetrieb

    Luftfeuchtigkeit bauliche Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grund- legenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.

  • Seite 8: Installation

    Installation Die Schließerkontaktschnittstelle besitzt flexible Ver- bindungsleitungen (0, 75 mm ) mit Aderendhülsen. Entfernen Sie vor dem Anschluss die Gummikappen, die auf die Aderendhülsen aufgesteckt sind. Damit sind diese direkt an die verwendeten Kontakte gemäß folgender Skizze anzuschließen: Falls Sie nicht alle Kanäle verwenden, belas- sen Sie die Gummikappen auf den Aderend- hülsen der unbenutzten Kanäle.

  • Seite 9: Inbetriebnahme

    Inbetriebnahme 7.1 Batterie einlegen und wechseln Entfernen Sie den Gehäusedeckel indem Sie vor- sichtig die Rastnasen am Gehäusedeckel nach innen drücken (Pfeile).
  • Seite 10 Legen Sie die mitgelieferte Lithium-Batterie (CR 2032) polrichtig entsprechend den Polaritätsmarkierungen in den Batteriehalter (E) ein (Pluspol nach oben). Setzen Sie den Gehäusedeckel wieder auf. Achten Sie darauf, dass der Gehäusedeckel vollständig wie- der einrastet. Vorsicht! Explosionsgefahr bei unsachge- mäßem Austausch der Batterie. Die eingesetzte Lithium-Knopfzelle muss kurz- schlussfest sein! Verbrauchte Batterien gehören nicht in...

  • Seite 11: Anlernen

    7.2 Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, be- vor sie mit dem Anlernen beginnen! Zum Anlernen müssen beide zu verknüpfenden Ge- räte in den Anlernmodus gebracht werden. Die Anlerntaste (A) befindet sich neben den Abgän- gen der Anschlussleitungen (B). Um die Schließerkontaktschnittstelle in den Anlern- modus zu bringen, drücken Sie die Anlerntaste (A) kurz.
  • Seite 12 Geräte-LED leuchtet dann rot auf. Nach Auswahl des Kanals bleibt der Anlernmodus für 20 Sekunden aktiv. Innerhalb dieser Zeit muss die andere anzulernende HomeMatic Komponente eben- falls in den Anlernmodus versetzt werden. Lesen Sie dazu die entsprechende Bedienungsanleitung des Geräts. Ein erfolgreiches Anlernen wird durch grünes Aufleuchten der Geräte-LED signalisiert.

  • Seite 13: Konfigurationsmodus (Auch Mit Zentrale/Konfigurationsadapter)

    gebracht werden, aber der Anlernmodus wird nicht aktiviert. Nach Betätigen eines angeschlossenen Schalters/Kontakts leuchtet die Geräte-LED als Fehler meldung lediglich für 2 Sekunden rot auf. Es ist kein direktes Anlernen mehr möglich. 7.3 Konfigurationsmodus (mit Zentrale/Konfigurationsadapter) Weitergehende Konfigurationsmöglichkeiten erge- ben sich im Zusammenspiel mit einer Zentrale oder einem Konfigurationsadapter.
  • Seite 14 Rückmeldungen der Geräte-LED im Konfigurations- modus: Gerät ist im Grünes Blinken Konfigurationsmodus Gerät ist im Anlernmodus Oranges Blinken (für Kanal S1, S2 oder S3) Mind. 2s grüne LED Anlernen erfolgreich 2s rote LED Anlernen fehlgeschlagen Gerät im Gerät bereits an Konfigurations- Zentrale angelernt und modus und bei...

  • Seite 15: Zurücksetzen In Den Auslieferungszustand.

    Schalter/Kontakt offen - Aktor EIN Schalter/Kontakt geschlossen - Aktor AUS. Auch Wechselschaltungen können mit der Schließer- kontaktschnittstelle realisiert werden. Über eine HomeMatic Zentrale oder einen HomeMatic Konfigurationsadapter lässt sich die Konfiguration der Schließerkontaktschnittstelle ändern. Lesen Sie dazu auch Abschnitt 7.3.
  • Seite 16 Beginnt die LED nach 5 Sekunden Drücken der An- lerntaste nicht zu blinken, sondern leuchtet dauerhaft auf, kann das Gerät nicht zurückgesetzt werden. In diesem Fall wurde über eine HomeMatic Zentrale ein eigener Verschlüsselungscode hinterlegt. Um das Gerät zurückzusetzen, müssen Sie die Konfigurati- onssoftware der Zentrale zum Zurücksetzen benut-...

  • Seite 17: Fehlerbehebung

    10. Fehlerbehebung Erfolgt beim Betätigen eines Schalters/Kontakts kei- ne Reaktion des zu steuernden Gerätes und liegt kei- ne behebbare Kommunikationsstörung vor (zu steu- erndes Gerät vom Netz getrennt, leere Batterien des Empfängers, usw.) so ist die verbrauchte Batterie wie im Kapitel 7.1 beschrieben gegen eine neue Lithium- Zelle des Typs CR 2032 auszutauschen.

  • Seite 18: Technische Daten

    11 Technische Daten Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 100 m Stromversorgung: 1x Lithium-Knopfzelle CR 2032 Batterielebensdauer: bis zu 3 Jahre (bei 6 Betätigungen/Tag) Schutzart: IP 20 Gehäuse: Gehäusefarbe: Schwarz Abmessungen: 50 x 10 mm (ø x H) Gewicht: 30 g (ohne Batterie) Technische Änderungen vorbehalten.
  • Seite 19 Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richt- linie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Alt- geräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wen- det und keine Zusicherung von Eigenschaften bein- haltet.
