4.3.5

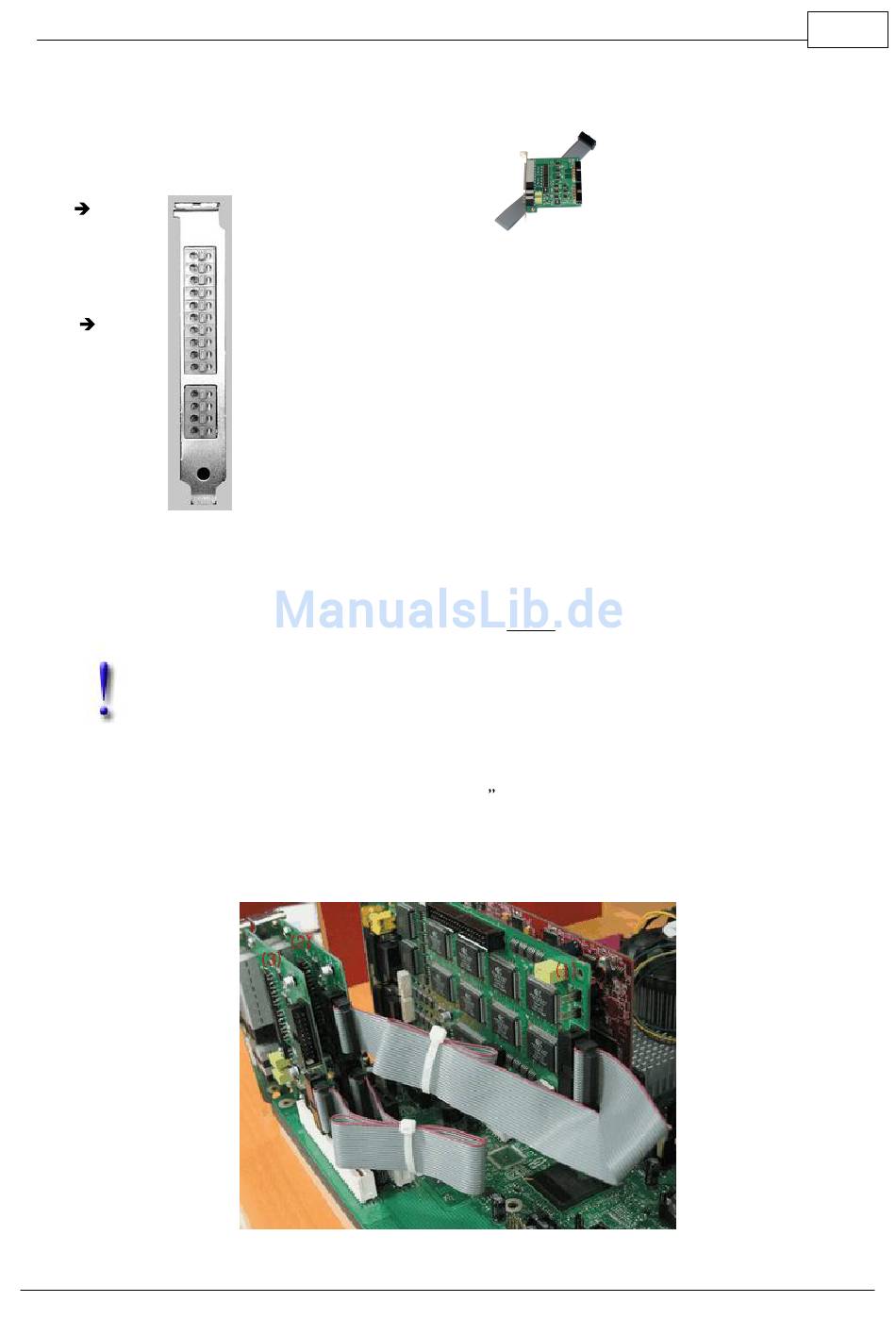

Alarmboard EX-IO
Eingänge
1
.
.
.
.
8
Masse
Masse
Ausgänge
1 H
2 H
ACHTUNG:
Die max. Belastung der Ausgangsschaltkontakte beträgt jeweils:
Achten Sie auf die Einhaltung der elektrischen Anschlusswerte!
Infolge von Zerstörungen durch Überlastung der Schaltkontakte oder durch den Anschluss einer
Fremdspannung an die Eingänge erlischt die Garantie!
Bedenken Sie, dass die Lebensdauer der Relais mit zunehmender zu schaltender Leistung abnimmt.
Eingänge:
Bei Spannungsbetrieb (S1-1 und S1-2 beide auf
Min. 3 V, typisch 5 V (Relais: min. 0 Ohm, max. 170 Ohm)
4.3.5.1
Anschluss des Verbindungskabels an das Videoboard 16200
Das EX-IO Alarmboard ist eine Erweiterungskarte mit IO Anschlüssen.
Alarmanlagen, Bewegungsmelder, Türöffner und andere Alarmgeber können über das
EX-IO in das MULTIEYE-HYBRID System als Signalgeber für bewegungsabhängige oder
ereignisabhängige Aufzeichnung dienen.
(z.B.: Externe Alarmanlage löst Aufzeichnung aus)
Das EX-IO Alarmboard wird mit einem 20-poligen Anschlusskabel geliefert Jede Kar-
te verfügt über acht optoentkoppelte, potentialfreie Kontakteingänge und zwei Schalt-
relais.
Über den zweiten 20-poligen Anschluss kann ein zweites Alarmboard angeschlossen
werden. Somit haben Sie die Möglichkeit bis zu zwei Alarmboards an einer Capture-
Karte zu betreiben.
125V AC / 100V DC - 1 A - 30 VA
"):
OFF
Hardware
35
