4.2.7
Sonstige Anschlüsse auf den Videoboards
4.2.7.1

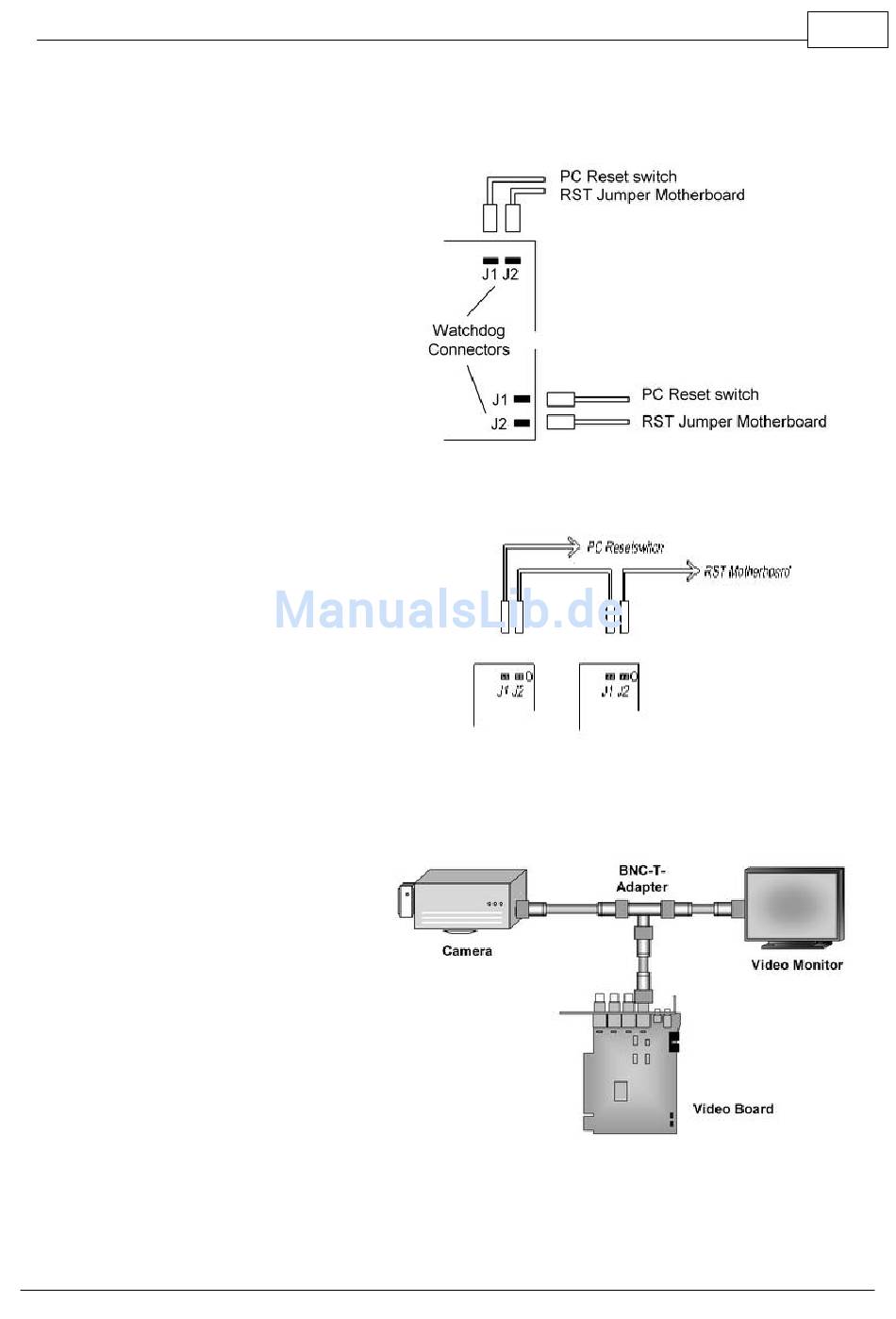

Watchdog Anschluss

Auf allen Videoboards befindet sich ein
Watchdog. Dieser startet den Computer
automatisch neu, sobald dieser nicht mehr auf
Anfragen des Betriebssystems reagiert.
Der Watchdog-Anschluss
beigefügten Reset-Kabel mit dem Mainboard-
Reset-Anschluss verbunden. Ist ein Reset-
Taster vorhanden kann dieser zusätzlich wie
nebenstehend angeschlossen werden.
4.2.7.2

Watchdog bei Multiboard-Betrieb

Werden mehrere PCI Boards wie 425, 1625,
1650 etc. in einem PC eingesetzt, so werden
die Watchdog-Kabel von Board zu Board in
Reihe geschaltet (J2 zu J1 etc.).
4.2.7.3

75 Ohm Abschlusswiderstand

Video-Endgeräte wie Videoboards, Monitore,
Multiplexer
etc.
Abschlusswiderstand von 75 Ohm versehen.
Soll eine Kamera mit zwei Endgeräten, wie z.
B. Videoboard und
werden, geschieht dies z.B. über ein BNC-T
Adapter.
Damit dabei der Ausgangsverstärker der
Kamera nicht überlastet wird, muss die
Terminierung
des
abgeschaltet werden.
Dieses kann bei den Videoboards durch
umschalten der entsprechenden DIP-Schalter
geschehen.
wird
mit
dem
sind
mit
einem
Monitor
verbunden
mittleren
Gerätes
Hardware
31
© 2010 artec technologies AG
