4.3.2
Installation der Erweiterungsboards EX-4 und EX-IO

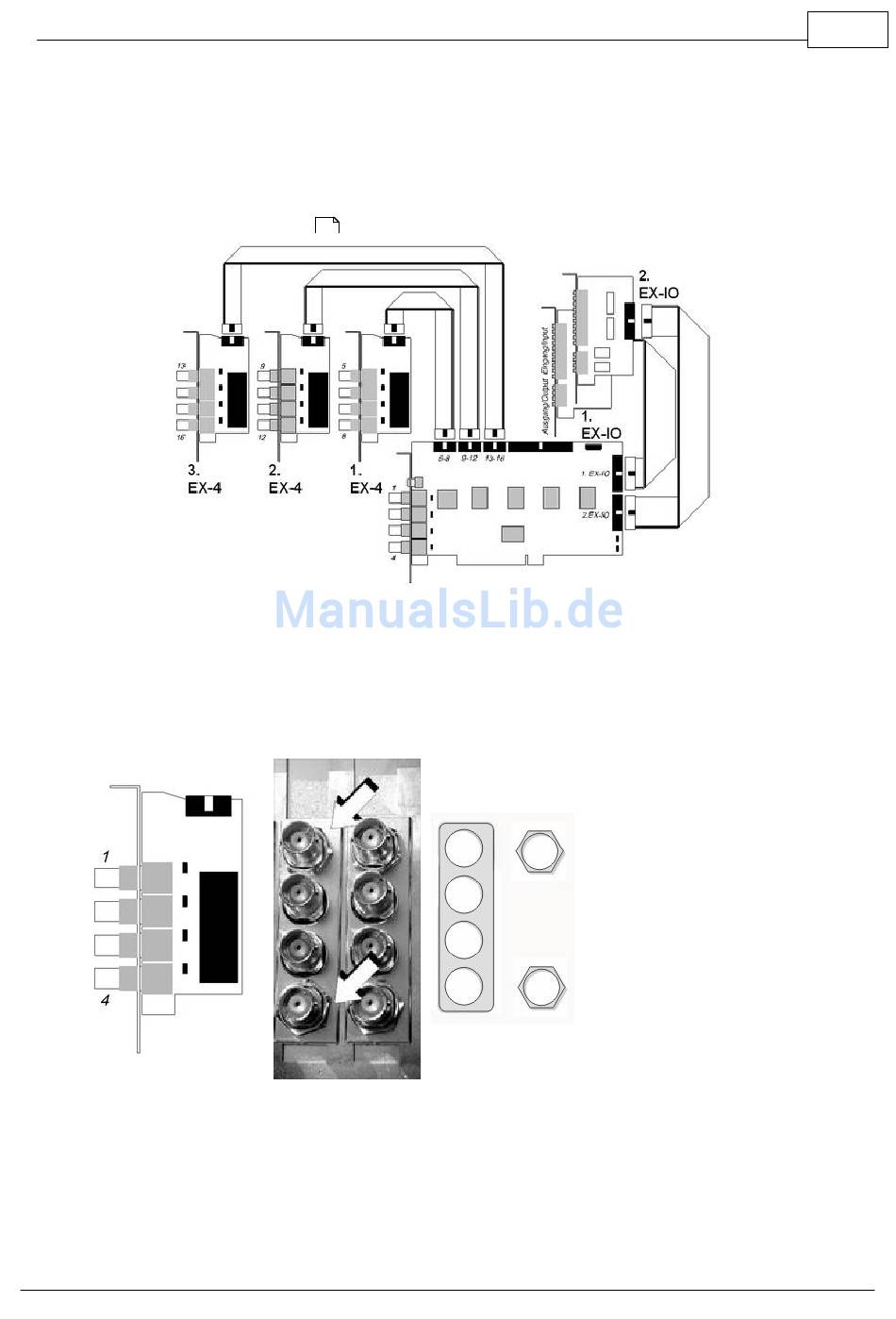

Die Erweiterungsboards werden mit den Videoboards der Typen 16xxx über die beiliegenden Anschlusskabel
verbunden. Hierbei ist auf die Reihenfolge der Erweiterungsboards gemäß Skizze zu achten. Die EX- 4 und EX-IO
Erweiterungskarten benötigen keinen PCI Steckplatz und können deshalb in jeden freien Slot montiert werden. Die
Freischaltung der Erweiterungsboards erfolgt über den Lizenzmanager.
(siehe: Allgemeines zur Freischaltung
4.3.3
EX-4 Erweiterungsboard
Das EX-4 Erweiterungsboard wird mit einem 10-poligen Verbindungskabel geliefert und verfügt über vier Jumper,
mit denen der 75 Ohm Abschlusswiderstand abgeschaltet werden kann. Zur sicheren Befestigung des EX-4
Erweiterungsboards befinden sich im Lieferumfang ein Montageblech und zwei Muttern. Das EX-4
Erweiterungsboard kann mit den Videoboards 1625, 1650 und 16100 eingesetzt werden.
)
