MULTIEYE Benutzerhandbuch
8.8.5.3
I/O-Unterstützung bei IP-Kameras
Eine besonderes Feature liegt in der Unterstützung von kameraseitigen IO-Kontakten. So bieten viele
Netzwerkkameras neben der Anzeige von Videos auch die Möglichkeit, Relaiskontakte innerhalb der Kamera zu
nutzen, um externe Geräte zu schalten.
©

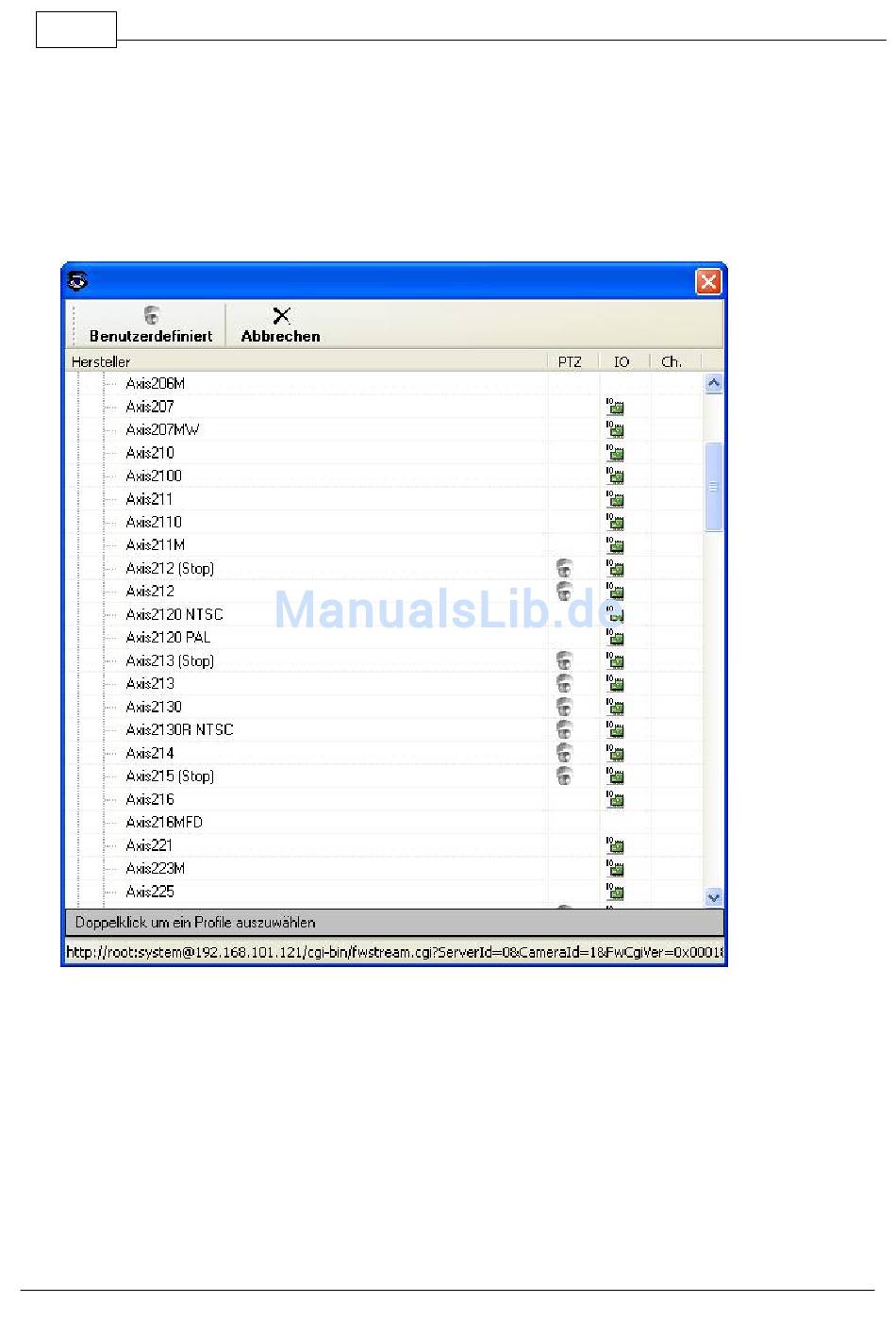

Die Möglichkeit, ob die Schaltkontakte einer Kamera im MULTIEYE
unterstützt werden, ist im Auswahlmenü für
die Kameraprofile ersichtlich. Dies wird in der Spalte IO durch das angezeigte Icon verdeutlicht.
Die Konfiguration der Kontakte einer Netzwerkkamera erfolgt analog zu der Vorgehensweise für das interne IO-
Board oder das externe ADAM Modul. Die Besonderheit liegt hier jedoch darin, dass Sie anstatt einer IP-Adresse
durch einen Doppelklick auf das Feld ein DropDown-Menu bekommen, in welchem Sie eine der eingebundenen
Kameras auswählen können. Hier werden nur die Kameras aufgeführt, die über die entsprechende Funktionalität
verfügen und aktiv sind. Im unten gezeigten Beispiel wurde die Kamera 17 ausgewählt, welche mit dem Profil "Axis
207MW" läuft. Diese Kamera verfügt über einen Eingangs- und einen Ausgangskontakt, den Sie frei konfigurieren
können.
