MULTIEYE Benutzerhandbuch
4.3.4
EX-24 Erweiterungsboard
Das EX-24 Erweiterungsboard kann anstelle mehrerer EX-4 Erweiterungsboards verwendet werden. Damit kann
ein 32 Kanal Recorder in einem PC-Gehäuse realisiert werden, der nur drei Slots für die Videoeingänge belegt!
Das EX-24 Erweiterungsboard kann mit den Videoboards 1625, 1650 und 16100 eingesetzt werden.
Das EX-24 Erweiterungsboard hat zwei SUB-D Buchsen für den Anschluss von max. zwei BNC-12 Kabelpeitschen.
Auf dem Board befinden sich sechs Buchsen für die 10-poligen Flachkabel zu den Videoboards. Für jeden
Kameraeingang ist die 75 Ohm Terminierung abschaltbar. Das EX-24 Board wird mit den beiliegenden
Verbindungskabeln mit den Anschlusssteckern auf den Videoboards verbunden.

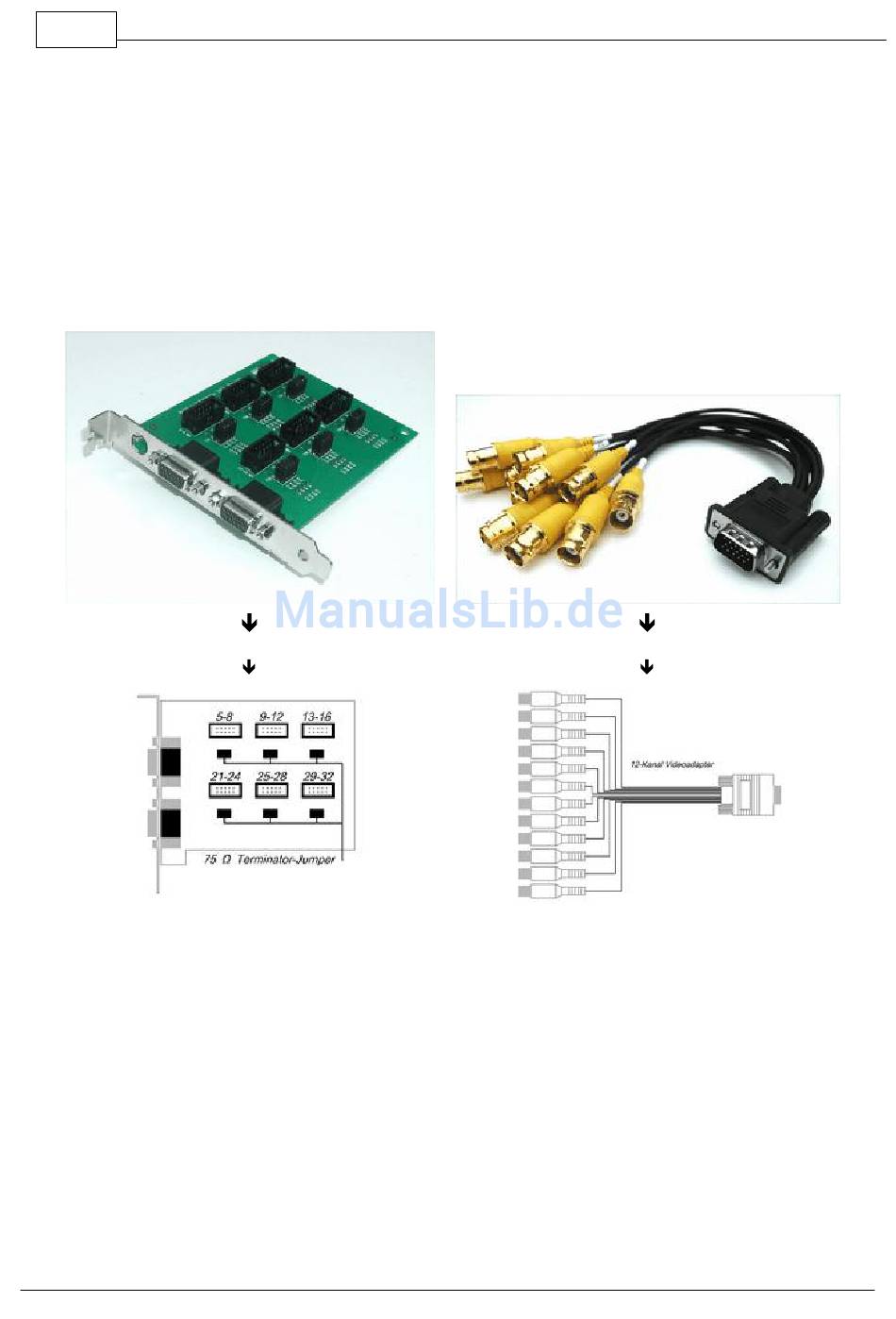

EX-24 Erweiterungsboard
BNC-12 Kabelpeitsche mit 12 BNC Kupplungen
Einen weiteren Vorteil des EX-24 Erweiterungsboards hat man, wenn der Einbau in einem - manchmal sehr
schwer zugänglichen - 19"-Schrank erfolgt. Man kann dann einen großen Teil der Videoverkabelung an die
Kabelpeitsche anschließen und braucht danach nur noch die Kabelpeitsche auf das Erweiterungsboard stecken.
© 2010 artec technologies AG
